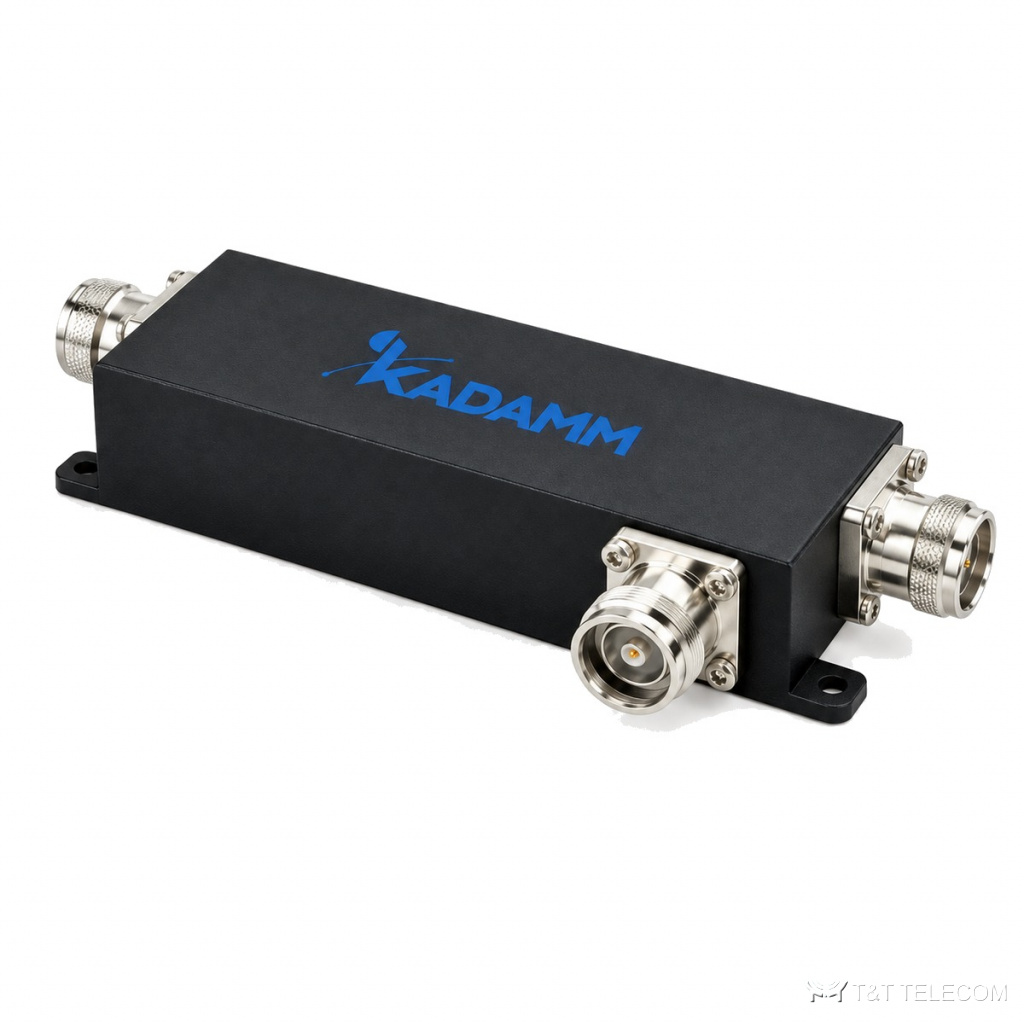

Направленный ответвитель KADAMM НО-30-340/2700 — 340–2700 МГц, ответвление 30 дБ, 300 Вт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM НО-30-340/2700 — направленный ответвитель на 340–2700 МГц, ответвление 30±1,5 дБ. НО-30-340/2700 ответвляет в отвод часть мощности с заданным переходным ослаблением и почти без потерь пропускает основной сигнал. Ключевые данные НО-30-340/2700: потери 0,3 дБ; PIM3 ≤−155 дБн; мощность 300 Вт; разъёмы 4.3-10.
Область применения
- Через НО-30-340/2700 проходят TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- DAS в зданиях и тоннелях: цепочка ответвителей НО-30-340/2700 и соседних номиналов выравнивает уровни на антеннах.
- Контроль работы передатчика через отвод НО-30-340/2700 без разрыва тракта.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 340–2700 МГц |
| Переходное ослабление | 30±1,5 дБ |
| Вносимые потери | 0,3 дБ |
| Направленность | 20 дБ / 18 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−155 dBc |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −35 … +85 °C |
| Габариты | 177×47×27 мм |
Как подобрать
- Переходное ослабление НО-30-340/2700 — 30±1,5 дБ; номинал подбирают так, чтобы уровни на всех антеннах цепочки совпали.
- Направленность НО-30-340/2700 — 20 дБ / 18 дБ: чем выше, тем меньше отвод реагирует на отражения от нагрузки.
- В магистраль НО-30-340/2700 вносит 0,3 дБ — это закладывают в расчёт для дальних антенн.
- Допустимая мощность НО-30-340/2700 — 300 Вт; для нескольких несущих считают сумму.
- Интермодуляция НО-30-340/2700: PIM3 ≤−155 дБн.
- Разъёмы НО-30-340/2700 — 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации НО-30-340/2700: −35 … +85 °C.
Поставка и документы
Поставляем KADAMM НО-30-340/2700 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать номинал НО-30-340/2700?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
Можно ли включить НО-30-340/2700 в обратную сторону?
Порты НО-30-340/2700 не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
Какие разъёмы у НО-30-340/2700?
4.3-10; другие исполнения — уточняйте при заказе.
