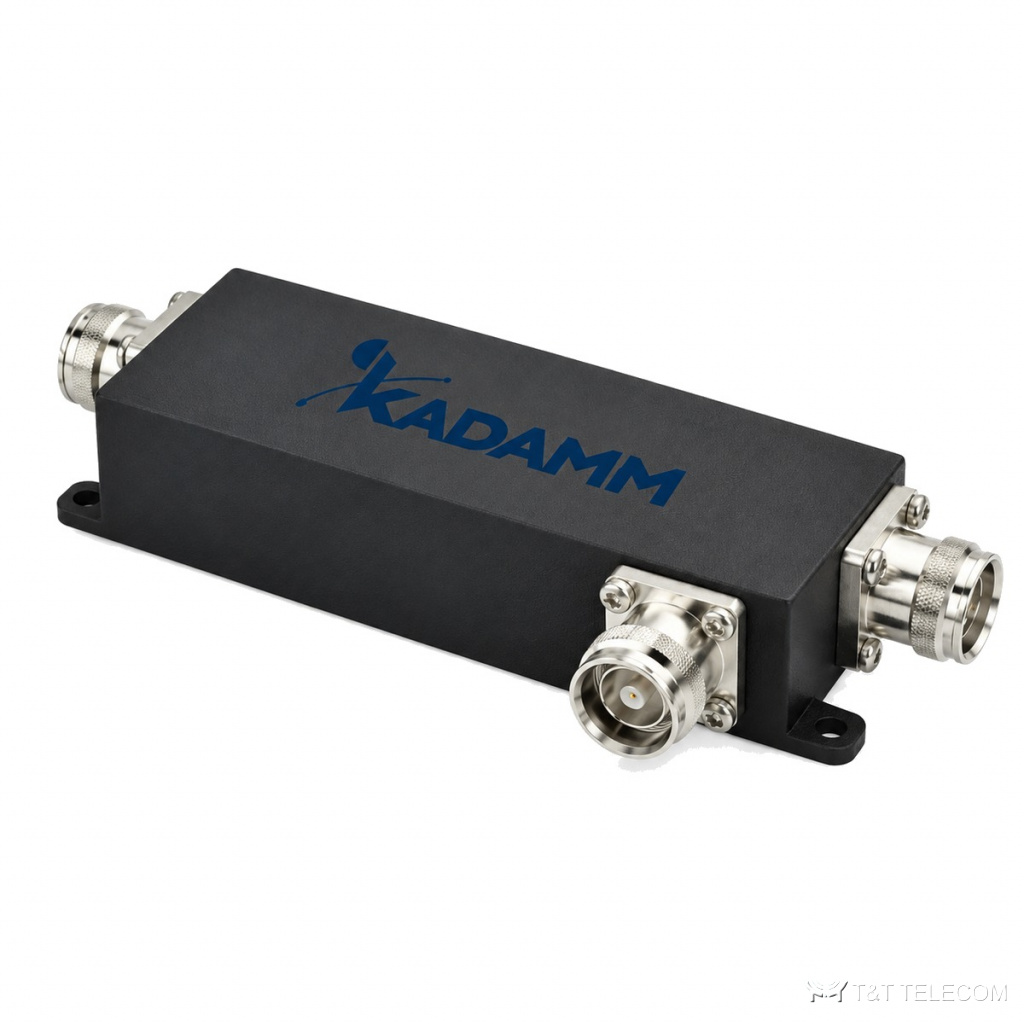

KADAMM НО-20-575/3800 — направленный ответвитель для частот 575–3800 МГц, ответвление 20±1,0 дБ. Направленность НО-20-575/3800 отделяет падающую волну от отражённой, поэтому отвод не реагирует на рассогласование нагрузки. Ключевые данные НО-20-575/3800: потери 0,4 дБ; PIM3 ≤−155 дБн; мощность 300 Вт; разъёмы 4.3-10; IP65, помещение и улица.
Для каких систем подходит
- Через НО-20-575/3800 проходят LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- DAS в зданиях и тоннелях: цепочка ответвителей НО-20-575/3800 и соседних номиналов выравнивает уровни на антеннах.
- Мониторинг и измерения: отвод НО-20-575/3800 подключают к анализатору или датчику мощности.
- Наружная установка: исполнение НО-20-575/3800 — IP65.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 575–3800 МГц |
| Переходное ослабление | 20±1,0 дБ |
| Вносимые потери | 0,4 дБ |
| Направленность | 20 дБ в полосе 575–3600 МГц / 18 дБ в полосе 3600–3800 МГц |
| КСВН | ≤1,25 |
| PIM3 | ≤−155 dBc |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −35 … +85 °C |
| Исполнение | IP65, помещение и улица |
| Габариты | 136×50×26 мм |
Подбор под проект
- Переходное ослабление НО-20-575/3800 — 20±1,0 дБ; номинал подбирают так, чтобы уровни на всех антеннах цепочки совпали.
- Направленность НО-20-575/3800 — 20 дБ в полосе 575–3600 МГц / 18 дБ в полосе 3600–3800 МГц: чем выше, тем меньше отвод реагирует на отражения от нагрузки.
- В магистраль НО-20-575/3800 вносит 0,4 дБ — это закладывают в расчёт для дальних антенн.
- Допустимая мощность НО-20-575/3800 — 300 Вт; для нескольких несущих считают сумму.
- В общих трактах операторов важен PIM3 — у НО-20-575/3800 он ≤−155 дБн.
- Разъёмы НО-20-575/3800 — 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации НО-20-575/3800: −35 … +85 °C.
Поставка и документы
KADAMM НО-20-575/3800 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие разъёмы у НО-20-575/3800?
4.3-10; другие исполнения — уточняйте при заказе.
Чем НО-20-575/3800 отличается от делителя мощности?
Делитель делит мощность поровну, а НО-20-575/3800 отдаёт в отвод заданную меньшую часть и пропускает основную мощность дальше по магистрали.
Как выбрать номинал НО-20-575/3800?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
