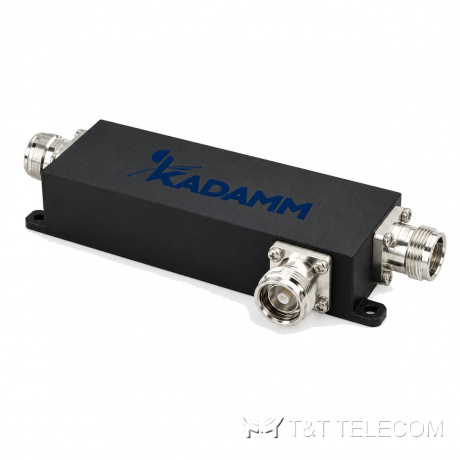

Направленный ответвитель KADAMM НО-20-340/3800 — 340–3800 МГц, ответвление 20 дБ, 300 Вт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

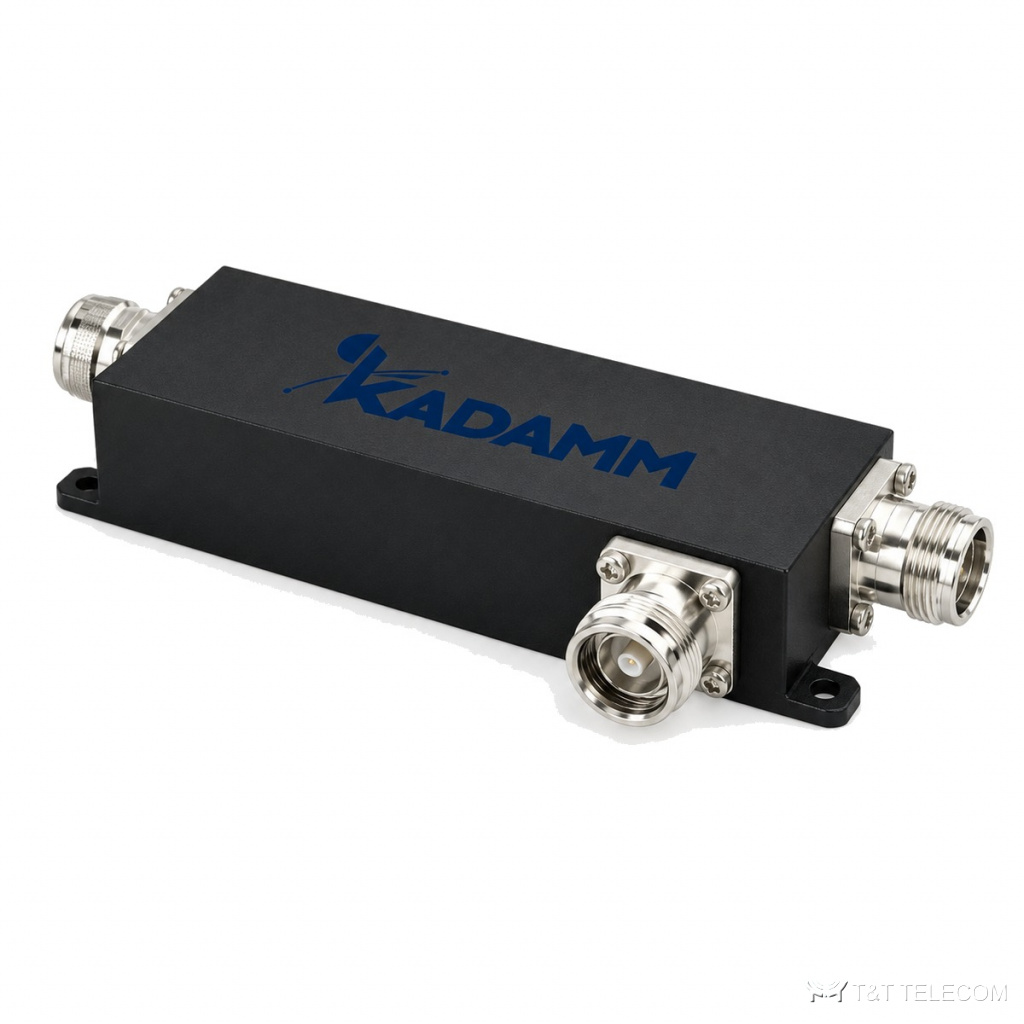

KADAMM НО-20-340/3800: направленный ответвитель, полоса 340–3800 МГц, ответвление 20±1,6 дБ. НО-20-340/3800 ответвляет в отвод часть мощности с заданным переходным ослаблением и почти без потерь пропускает основной сигнал. Параметры НО-20-340/3800 коротко: потери ≤0,4 дБ; PIM3 ≤−160 дБн; мощность 300 Вт; разъёмы 4.3-10.
Где применяют
- Через НО-20-340/3800 проходят TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- DAS в зданиях и тоннелях: цепочка ответвителей НО-20-340/3800 и соседних номиналов выравнивает уровни на антеннах.
- Мониторинг и измерения: отвод НО-20-340/3800 подключают к анализатору или датчику мощности.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 340–3800 МГц |
| Переходное ослабление | 20±1,6 дБ |
| Вносимые потери | ≤0,4 дБ |
| Направленность | 20 / 18 / 17 дБ |
| КСВН | ≤1,25 / ≤1,30 |
| PIM3 | ≤−160 dBc |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −35 … +85 °C |
| Габариты | 173,5×46,5×28 мм |
Подбор под проект
- Переходное ослабление НО-20-340/3800 — 20±1,6 дБ; номинал подбирают так, чтобы уровни на всех антеннах цепочки совпали.
- Направленность НО-20-340/3800 — 20 / 18 / 17 дБ: чем выше, тем меньше отвод реагирует на отражения от нагрузки.
- В магистраль НО-20-340/3800 вносит ≤0,4 дБ — это закладывают в расчёт для дальних антенн.
- Мощность на входах НО-20-340/3800 — не выше 300 Вт.
- Интермодуляция НО-20-340/3800: PIM3 ≤−160 дБн.
- Разъёмы НО-20-340/3800 — 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации НО-20-340/3800: −35 … +85 °C.
Поставка и документы
Поставляем KADAMM НО-20-340/3800 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать номинал НО-20-340/3800?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
Можно ли включить НО-20-340/3800 в обратную сторону?
Порты НО-20-340/3800 не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
Какие разъёмы у НО-20-340/3800?
4.3-10; другие исполнения — уточняйте при заказе.
