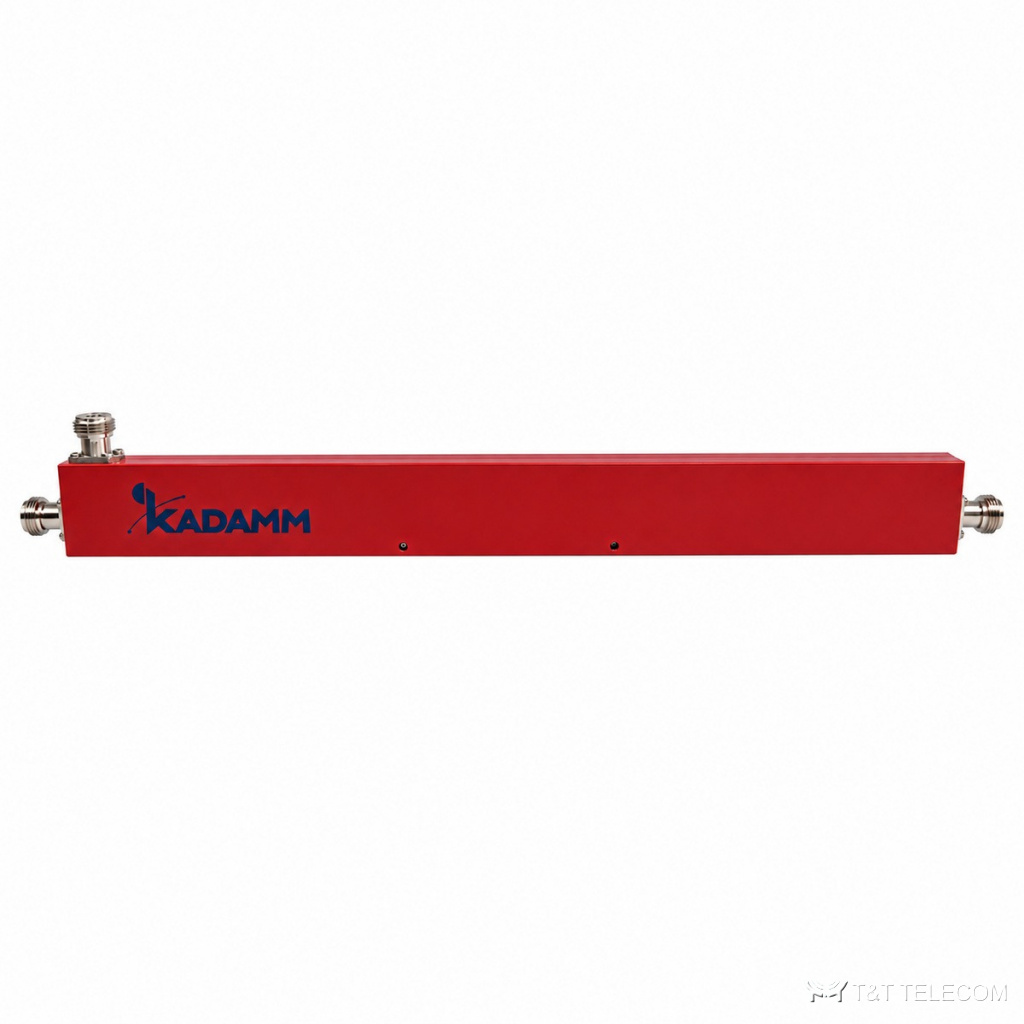

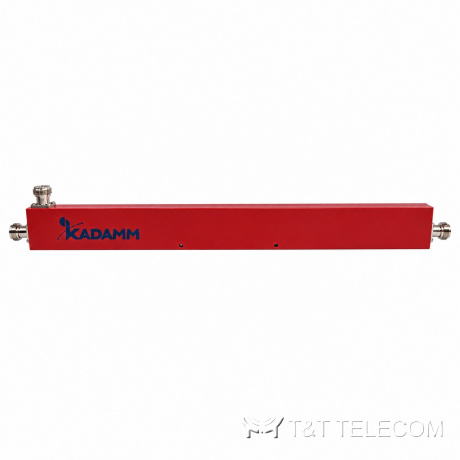

KADAMM НО-138/960-N: направленный ответвитель, полоса 138–960 МГц, ответвление 6–30 дБ (по исполнению). Направленность НО-138/960-N отделяет падающую волну от отражённой, поэтому отвод не реагирует на рассогласование нагрузки. Параметры НО-138/960-N коротко: потери не более 0,4–1,75 дБ (по исполнению); развязка не менее 21–43 дБ (по исполнению); мощность 200 Вт средняя (опционально до 300 Вт); разъёмы N.
Где применяют
- Полосы НО-138/960-N охватывают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900.
- Распределённые антенные системы: НО-138/960-N ставят на магистрали, чтобы подать на антенну нужную долю мощности.
- Контроль работы передатчика через отвод НО-138/960-N без разрыва тракта.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 138–960 МГц |
| Переходное ослабление | 6–30 дБ (по исполнению) |
| Допуск ответвления | ±1,5–2,5 дБ (по исполнению) |
| Вносимые потери | не более 0,4–1,75 дБ (по исполнению) |
| Развязка | не менее 21–43 дБ (по исполнению) |
| КСВН | ≤1,30 |
| Мощность | 200 Вт средняя (опционально до 300 Вт) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −25 … +75 °C |
Исполнения и артикулы для заказа
| Артикул | Ослабление | Допуск | Потери | Развязка | КСВН | Мощность |
|---|---|---|---|---|---|---|
| KADAMM НО-6-138/960-N | 6 дБ | ±1,5 дБ | ≤1,75 дБ | ≥21 дБ | ≤1,30 | 200 Вт |
| KADAMM НО-8-138/960-N | 8 дБ | ±1,8 дБ | ≤1,3 дБ | ≥23 дБ | ≤1,30 | 200 Вт |
| KADAMM НО-10-138/960-N | 10 дБ | ±2,0 дБ | ≤0,8 дБ | ≥25 дБ | ≤1,30 | 200 Вт |
| KADAMM НО-15-138/960-N | 15 дБ | ±2,0 дБ | ≤0,5 дБ | ≥28 дБ | ≤1,30 | 200 Вт |
| KADAMM НО-20-138/960-N | 20 дБ | ±2,0 дБ | ≤0,4 дБ | ≥30 дБ | ≤1,30 | 200 Вт |
| KADAMM НО-30-138/960-N | 30 дБ | ±2,5 дБ | ≤0,4 дБ | ≥43 дБ | ≤1,30 | 200 Вт |
Как подобрать
- Переходное ослабление НО-138/960-N — 6–30 дБ (по исполнению); номинал подбирают так, чтобы уровни на всех антеннах цепочки совпали.
- Потери в магистрали НО-138/960-N — не более 0,4–1,75 дБ (по исполнению); их учитывают для следующих антенн цепочки.
- Мощность на входах НО-138/960-N — не выше 200 Вт средняя (опционально до 300 Вт).
- Разъёмы НО-138/960-N — N; кабельные сборки подбирают под них заранее.
- Температура эксплуатации НО-138/960-N: −25 … +75 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Ответвитель направленный коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM НО-138/960-N под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать номинал НО-138/960-N?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
Можно ли включить НО-138/960-N в обратную сторону?
Порты НО-138/960-N не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
Какие разъёмы у НО-138/960-N?
N; другие исполнения — уточняйте при заказе.
