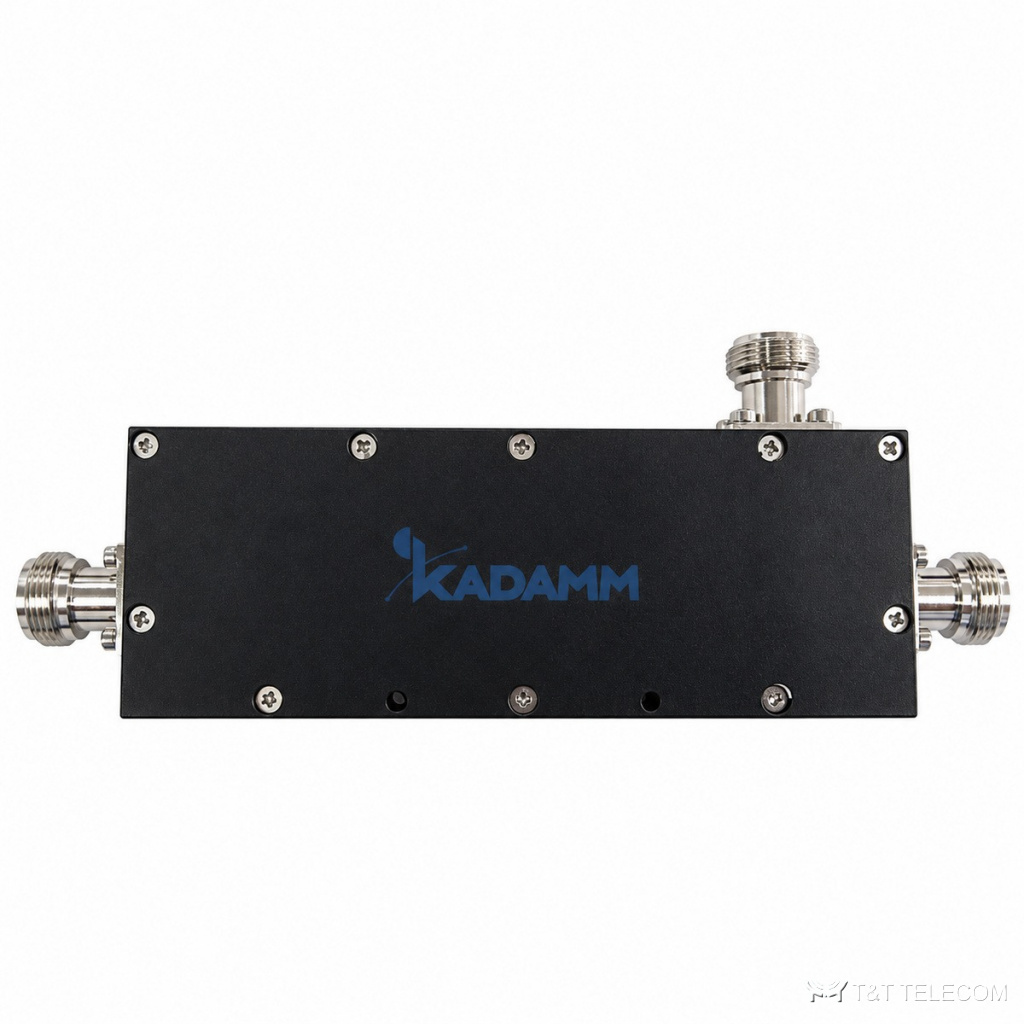

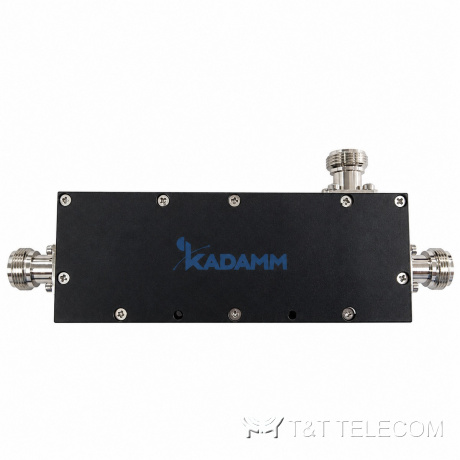

Направленный ответвитель KADAMM НО-136/174-N — 6–30 дБ, 136–174 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM НО-136/174-N — направленный ответвитель для частот 136–174 МГц, ответвление 6–30 дБ (по исполнению). Направленность НО-136/174-N отделяет падающую волну от отражённой, поэтому отвод не реагирует на рассогласование нагрузки. Ключевые данные НО-136/174-N: потери не более 0,4–1,75 дБ (по исполнению); развязка не менее 26–45 дБ (по исполнению); мощность 200 Вт средняя; разъёмы N.
Область применения
- Диапазоны НО-136/174-N подходят для: УКВ-радиосвязь 136–174 МГц.
- Распределённые антенные системы: НО-136/174-N ставят на магистрали, чтобы подать на антенну нужную долю мощности.
- Мониторинг и измерения: отвод НО-136/174-N подключают к анализатору или датчику мощности.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 136–174 МГц |
| Переходное ослабление | 6–30 дБ (по исполнению) |
| Допуск ответвления | ±1,0–1,7 дБ (по исполнению) |
| Вносимые потери | не более 0,4–1,75 дБ (по исполнению) |
| Развязка | не менее 26–45 дБ (по исполнению) |
| КСВН | ≤1,25 |
| Мощность | 200 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −25 … +75 °C |
Артикулы серии
| Артикул | Ослабление | Допуск | Потери | Развязка | КСВН | Мощность |
|---|---|---|---|---|---|---|
| KADAMM НО-6-136/174-N | 6 дБ | ±1,0 дБ | ≤1,75 дБ | ≥26 дБ | ≤1,25 | 200 Вт |
| KADAMM НО-8-136/174-N | 8 дБ | ±1,0 дБ | ≤1,3 дБ | ≥28 дБ | ≤1,25 | 200 Вт |
| KADAMM НО-10-136/174-N | 10 дБ | ±1,2 дБ | ≤0,8 дБ | ≥28 дБ | ≤1,25 | 200 Вт |
| KADAMM НО-15-136/174-N | 15 дБ | ±1,4 дБ | ≤0,5 дБ | ≥32 дБ | ≤1,25 | 200 Вт |
| KADAMM НО-20-136/174-N | 20 дБ | ±1,4 дБ | ≤0,4 дБ | ≥35 дБ | ≤1,25 | 200 Вт |
| KADAMM НО-30-136/174-N | 30 дБ | ±1,7 дБ | ≤0,4 дБ | ≥45 дБ | ≤1,25 | 200 Вт |
Подбор под проект
- Номинал ответвления НО-136/174-N (6–30 дБ (по исполнению)) выбирают по расчёту уровней: чем ближе антенна к источнику, тем больше переходное ослабление.
- Потери в магистрали НО-136/174-N — не более 0,4–1,75 дБ (по исполнению); их учитывают для следующих антенн цепочки.
- Мощность на входах НО-136/174-N — не выше 200 Вт средняя.
- Разъёмы НО-136/174-N — N; кабельные сборки подбирают под них заранее.
- Температура эксплуатации НО-136/174-N: −25 … +75 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Ответвитель направленный коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM НО-136/174-N под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать номинал НО-136/174-N?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
Можно ли включить НО-136/174-N в обратную сторону?
Порты НО-136/174-N не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
Какие разъёмы у НО-136/174-N?
N; другие исполнения — уточняйте при заказе.
