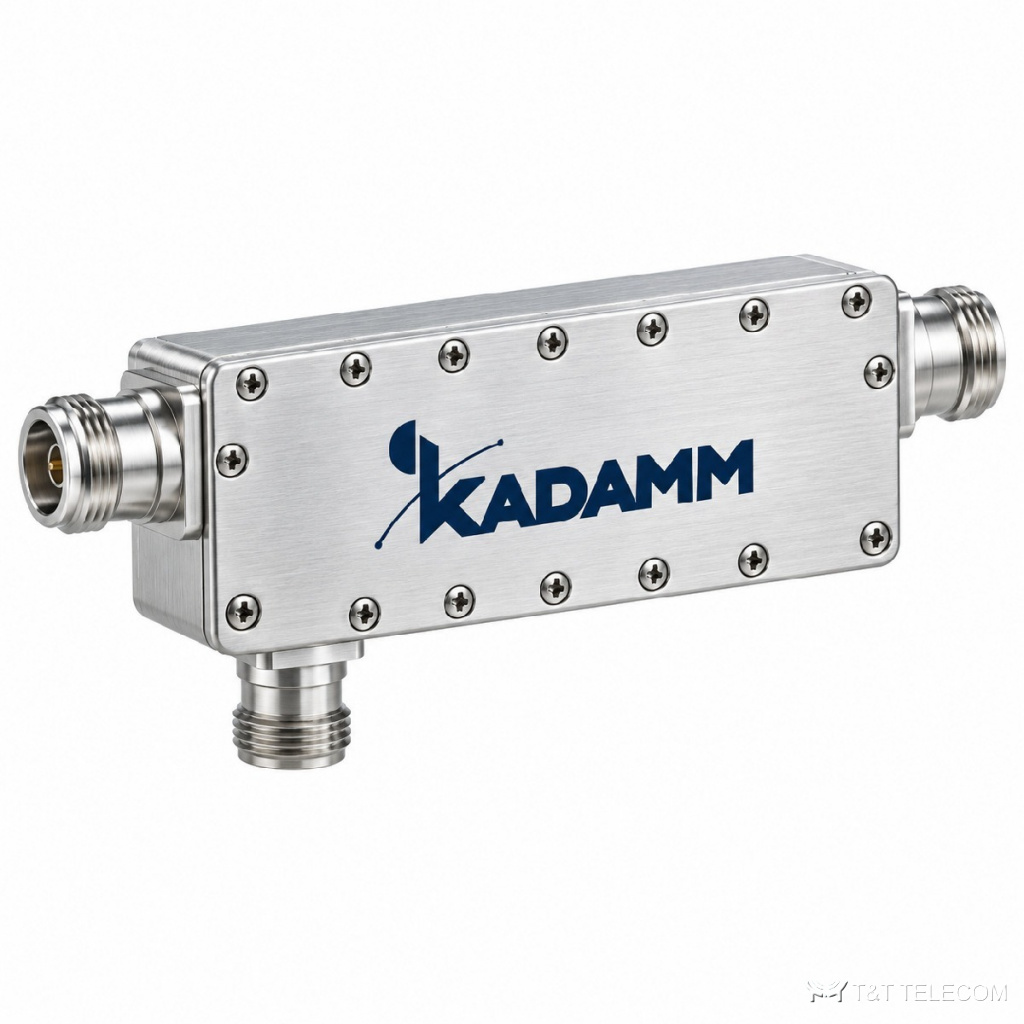

Направленный ответвитель KADAMM НО-10-690/3800-43 — 690–3800 МГц, ответвление 10 дБ, 300 Вт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM НО-10-690/3800-43 — направленный ответвитель на 690–3800 МГц, ответвление 10±1,0 дБ. Направленность НО-10-690/3800-43 отделяет падающую волну от отражённой, поэтому отвод не реагирует на рассогласование нагрузки. Параметры НО-10-690/3800-43 коротко: потери ≤0,96 дБ; развязка ≥28 дБ; PIM3 ≤−155 дБн при 2×43 дБм; мощность 300 Вт (опционально до 500 Вт); разъёмы 4.3-10; IP65, помещение и улица.
Область применения
- Полосы НО-10-690/3800-43 охватывают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Распределённые антенные системы: НО-10-690/3800-43 ставят на магистрали, чтобы подать на антенну нужную долю мощности.
- Контроль работы передатчика через отвод НО-10-690/3800-43 без разрыва тракта.
- Монтаж НО-10-690/3800-43 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 690–3800 МГц |
| Переходное ослабление | 10±1,0 дБ |
| Вносимые потери | ≤0,96 дБ |
| Развязка | ≥28 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−155 дБн при 2×43 дБм |
| Мощность | 300 Вт (опционально до 500 Вт) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка 4.3-10 |
| Габариты | 126,4×45,4×25 мм |
| Рабочая температура | −30 … +65 °C |
| Исполнение | IP65, помещение и улица |
Подбор под проект
- Переходное ослабление НО-10-690/3800-43 — 10±1,0 дБ; номинал подбирают так, чтобы уровни на всех антеннах цепочки совпали.
- В магистраль НО-10-690/3800-43 вносит ≤0,96 дБ — это закладывают в расчёт для дальних антенн.
- Мощность на входах НО-10-690/3800-43 — не выше 300 Вт (опционально до 500 Вт).
- В общих трактах операторов важен PIM3 — у НО-10-690/3800-43 он ≤−155 дБн при 2×43 дБм.
- Разъёмы НО-10-690/3800-43 — 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации НО-10-690/3800-43: −30 … +65 °C.
Поставка и документы
Подберём KADAMM НО-10-690/3800-43 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать номинал НО-10-690/3800-43?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
Можно ли включить НО-10-690/3800-43 в обратную сторону?
Порты НО-10-690/3800-43 не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
Какие разъёмы у НО-10-690/3800-43?
4.3-10; другие исполнения — уточняйте при заказе.
