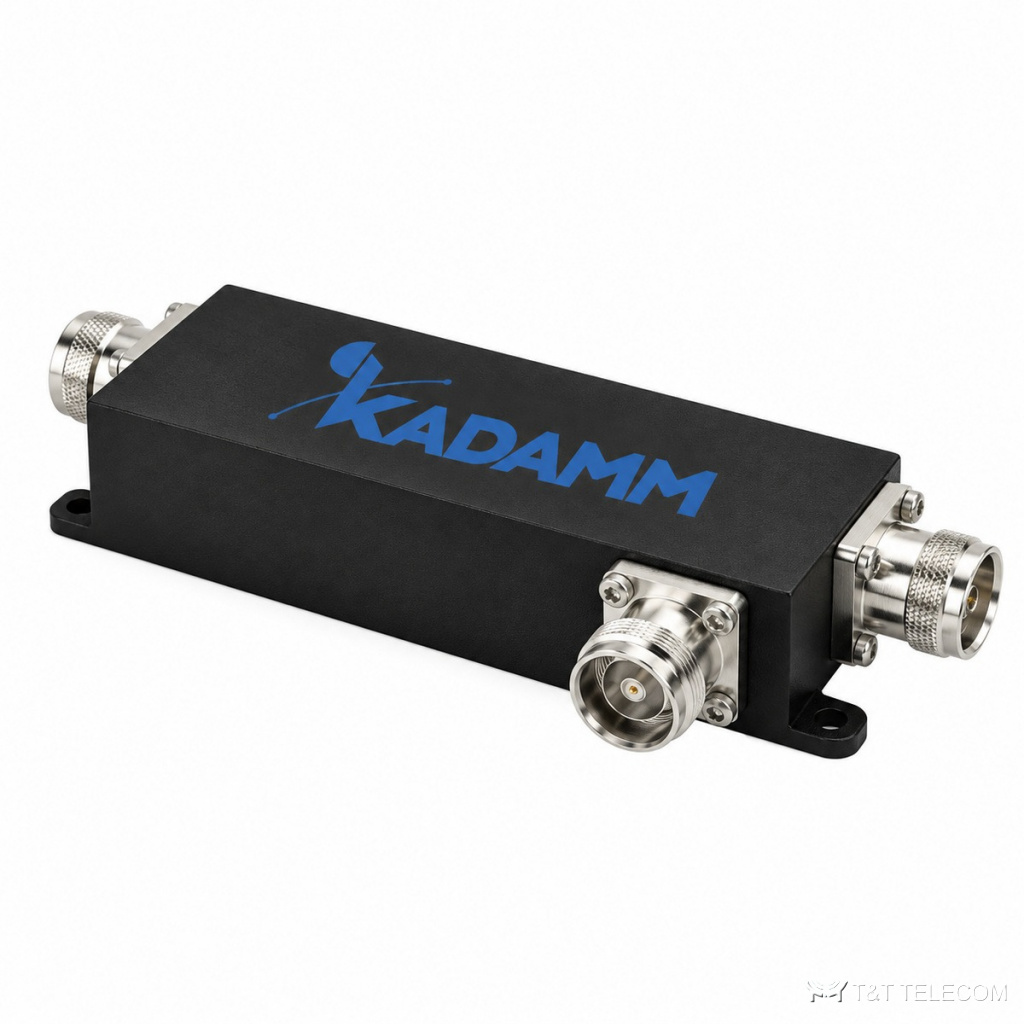

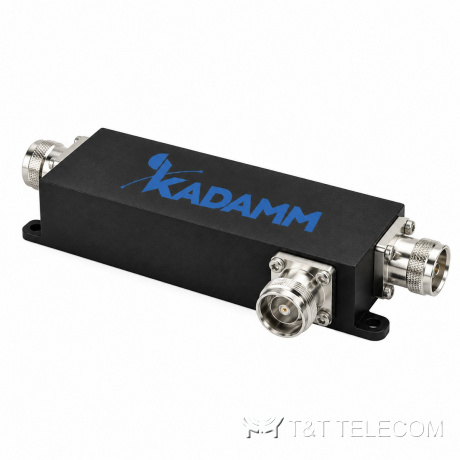

Направленный ответвитель KADAMM НО-10-340/2700 — 340–2700 МГц, ответвление 10 дБ, 300 Вт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM НО-10-340/2700 — направленный ответвитель для частот 340–2700 МГц, ответвление 10±1,2 дБ. НО-10-340/2700 ответвляет в отвод часть мощности с заданным переходным ослаблением и почти без потерь пропускает основной сигнал. Ключевые данные НО-10-340/2700: потери 1,1 дБ; PIM3 ≤−155 дБн; мощность 300 Вт; разъёмы 4.3-10.
Для каких систем подходит
- Полосы НО-10-340/2700 охватывают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- DAS в зданиях и тоннелях: цепочка ответвителей НО-10-340/2700 и соседних номиналов выравнивает уровни на антеннах.
- Мониторинг и измерения: отвод НО-10-340/2700 подключают к анализатору или датчику мощности.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 340–2700 МГц |
| Переходное ослабление | 10±1,2 дБ |
| Вносимые потери | 1,1 дБ |
| Направленность | 20 дБ / 18 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−155 dBc |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Рабочая температура | −35 … +85 °C |
| Габариты | 177×47×27 мм |
Подбор под проект
- Номинал ответвления НО-10-340/2700 (10±1,2 дБ) выбирают по расчёту уровней: чем ближе антенна к источнику, тем больше переходное ослабление.
- Направленность НО-10-340/2700 — 20 дБ / 18 дБ: чем выше, тем меньше отвод реагирует на отражения от нагрузки.
- Потери в магистрали НО-10-340/2700 — 1,1 дБ; их учитывают для следующих антенн цепочки.
- Допустимая мощность НО-10-340/2700 — 300 Вт; для нескольких несущих считают сумму.
- В общих трактах операторов важен PIM3 — у НО-10-340/2700 он ≤−155 дБн.
- Под разъёмы НО-10-340/2700 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации НО-10-340/2700: −35 … +85 °C.
Поставка и документы
KADAMM НО-10-340/2700 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Чем НО-10-340/2700 отличается от делителя мощности?
Делитель делит мощность поровну, а НО-10-340/2700 отдаёт в отвод заданную меньшую часть и пропускает основную мощность дальше по магистрали.
Как выбрать номинал НО-10-340/2700?
По расчёту уровней DAS: от требуемого уровня на антенне и мощности в точке установки. Ближним к источнику антеннам ставят больший номинал, дальним — меньший.
Можно ли включить НО-10-340/2700 в обратную сторону?
Порты НО-10-340/2700 не взаимозаменяемы: вход, выход магистрали и отвод подключают по маркировке на корпусе.
