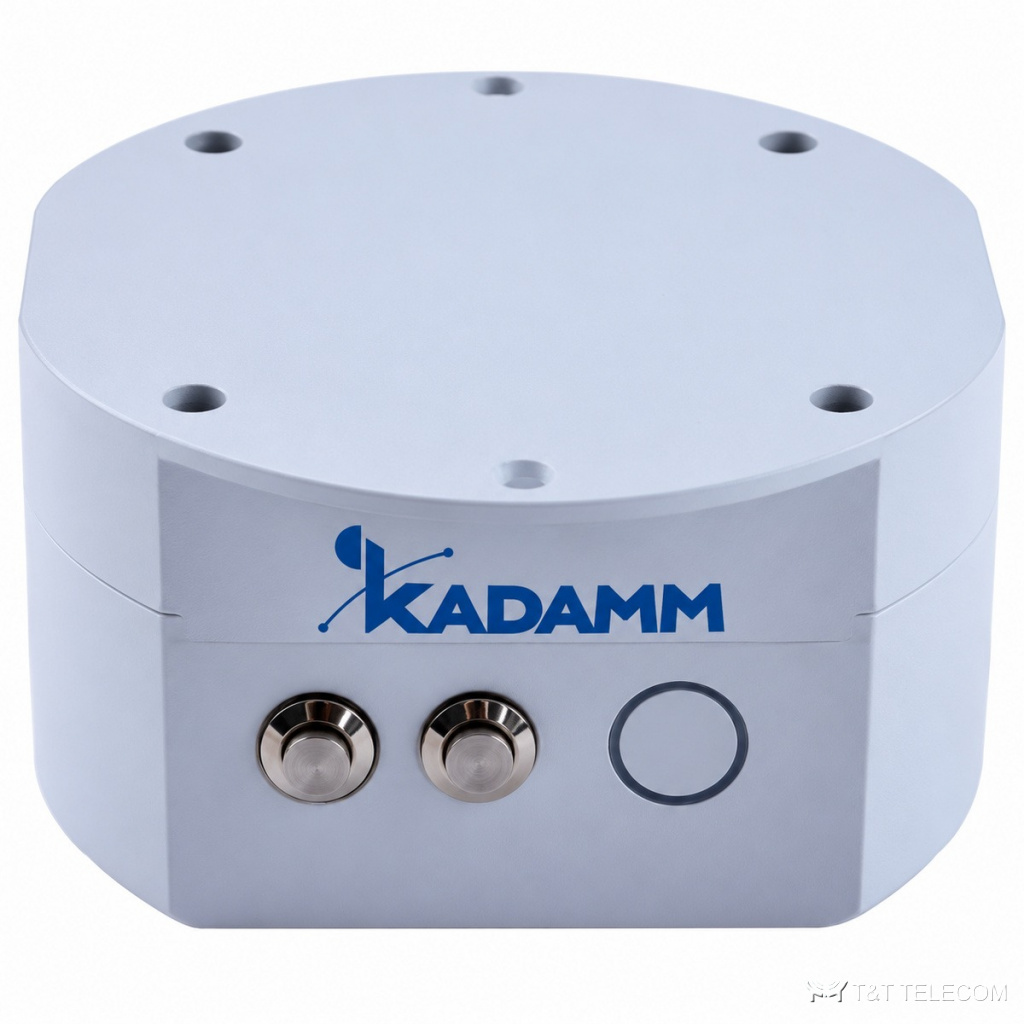

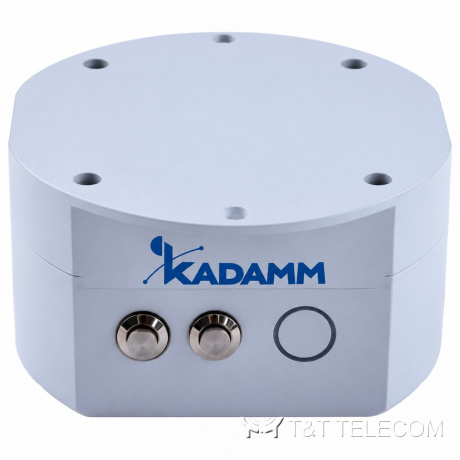

KADAMM MON — мониторы сигнала сотовой сети 4G / 5G в помещениях: демодуляция RSRP / RSRQ / SINR, передача по 4G

KADAMM MON — мониторы сигнала сотовой сети 4G / 5G в помещениях: демодуляция RSRP / RSRQ / SINR, передача по 4G
Репитеры сотовой связи и малые соты
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM MON — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Модель KADAMM MON — мониторы сигнала сотовой сети. С MON улучшают покрытие там, где сигнал вышки слабый: подвалы, склады, удалённые объекты. Основные данные MON: полоса 4G RSRP −110…−44 дБм; 5G RSRP −105…−31 дБм.

Как устроена MON

MON принимает сигнал станции на донорскую антенну, усиливает его и переизлучает в зону покрытия через сервисную антенну; обратный канал усиливается в сторону станции. Рабочая полоса MON — 4G RSRP −110…−44 дБм; 5G RSRP −105…−31 дБм. Конструкция MON: масса не более 200 г; защита IP53; работает при −5…+45 °C.

Область применения

  • Здания с толстыми стенами и подземные помещения — MON.
  • Покрытие зданий, тоннелей, подземных этажей, где сигнал станции слабый — MON.

Технические характеристики

ПараметрЗначение
Демодуляция 4GB1, B3, B5, B8, B34, B38, B39, B40, B41; по заказу — также B2, B4, B12, B13, B18, B19, B20, B25, B26, B28, B66
5G (MON-5G, MON-5GD)N1, N41, N78
Диапазон уровней4G RSRP −110…−44 дБм; 5G RSRP −105…−31 дБм
Погрешность≤5 дБ в любом направлении
Частотные точкидо 9 точек 4G, до 3 точек 5G
Передача данных4G / 5G модем, Nano-SIM; Bluetooth — для настройки с телефона
Bluetoothинтервал 100 мс–10 с, мощность −20…+4 дБм, по умолчанию выключен

Исполнения

АртикулДемодуляцияПримечание
KADAMM MON-4G4G
KADAMM MON-5G4G и 5G
KADAMM MON-5GD4G; 5G — уровень сигнала

Механика и условия эксплуатации

ПараметрЗначение
Питание12 В DC или встроенная литий-ионная батарея (2 года при пробуждении раз в сутки); PoE — по заказу
Потребление15 мВт·ч
Рабочая температура−5…+45 °C
Защита≥IP53
РазмерØ ≤100 мм, высота ≤45 мм
Масса≤200 г

Как подобрать

  • Сверьте частоты своей сети с полосой MON — 4G RSRP −110…−44 дБм; 5G RSRP −105…−31 дБм.
  • Габариты и масса MON: ≤200 г.

Поставка и документы

KADAMM MON поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Какие частоты поддерживает MON?
Рабочая полоса MON — 4G RSRP −110…−44 дБм; 5G RSRP −105…−31 дБм.

Что нужно для подбора MON?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект MON.
