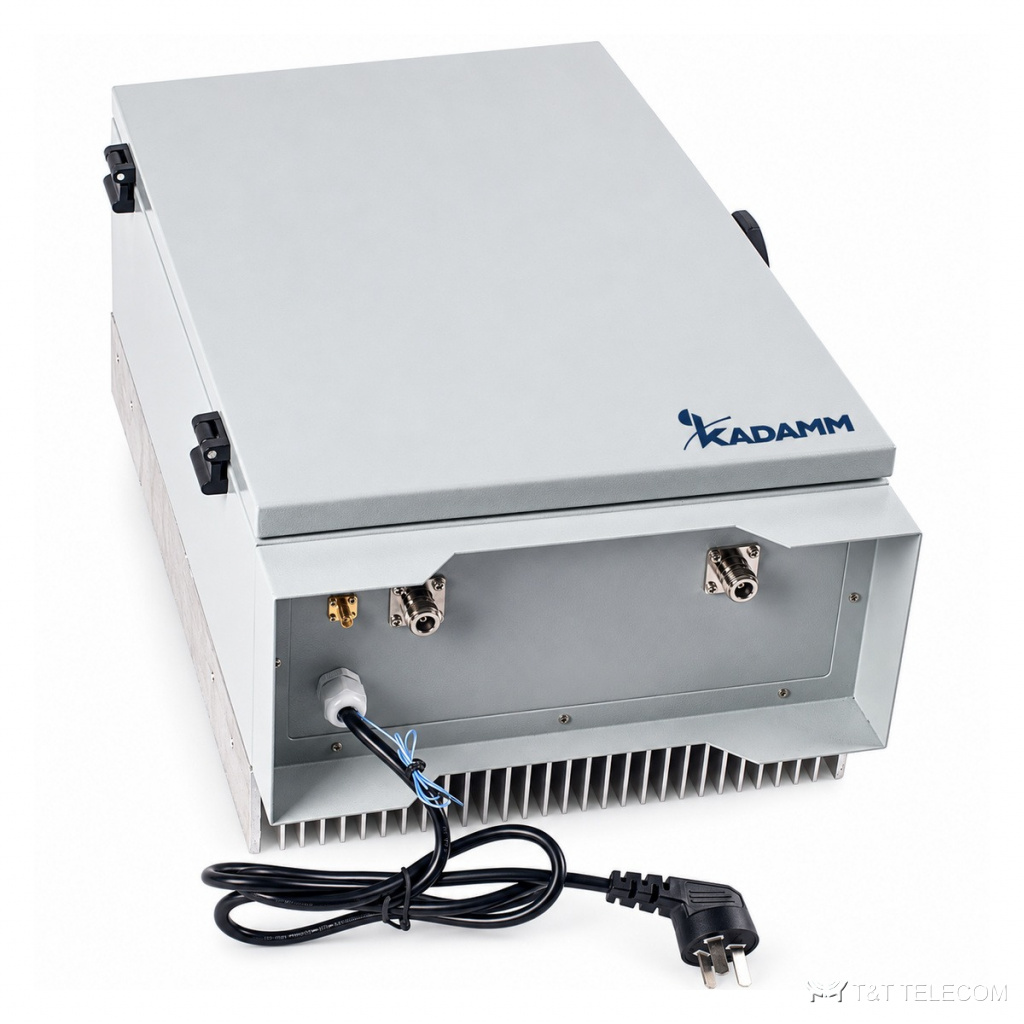

KADAMM REP-LN: линейные усилители сотовой связи. REP-LN — активное оборудование для усиления и ретрансляции сигнала сотовой связи внутри объектов. Коротко о REP-LN: полоса 1710–1785 МГц и 1805–1880 МГц и 2496–2690 МГц; усиление 40–45 дБ; разъёмы N (розетка), 50 Ом; REP-LN-2600Т-40 — 2 × N к базовой станции, 2 × N к антеннам, SMA для антенны модема (по заказу).
Как устроена REP-LN
REP-LN ставят ближе к антенне: первый усилительный каскад задаёт шумы всего тракта, и потери кабеля после него почти не ухудшают чувствительность приёма. Рабочая полоса REP-LN — 1800 (B3): 1710–1785 / 1805–1880 МГц; 2600 TDD (B41): 2496–2690 МГц, TDD, в неё попадают LTE-2600.
Выходная мощность REP-LN-1800/2600Т-43: вниз 43 ± 2 дБм, вверх 20 ± 2 дБм; REP-LN-2600Т-40: вниз 40 ± 2 дБм, вверх 20 ± 2 дБм. Регулировка усиления 30 дБ, шаг 1 дБ (-43); не менее 30 дБ, шаг 1 дБ (-40). Автоматическая регулировка: -43: изменение выхода менее 2 дБ или отключение при превышении на 10 дБ, диапазон не менее 30 дБ; -40: не более ±2 дБ при превышении до 20 дБ, свыше — не более ±2 дБ или отключение. Задержка не более 1–1,5 мкс — её учитывают, когда зона репитера перекрывается с зоной станции.
Конструкция REP-LN: защита IP55 / IP65.
Для каких задач
- Полоса REP-LN охватывает LTE-2600.
- Здания с толстыми стенами и подземные помещения — REP-LN.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны | по исполнению |
| Частоты диапазонов, вверх / вниз | 1800 (B3): 1710–1785 / 1805–1880 МГц; 2600 TDD (B41): 2496–2690 МГц, TDD |
| Выходная мощность | REP-LN-1800/2600Т-43: вниз 43 ± 2 дБм, вверх 20 ± 2 дБм; REP-LN-2600Т-40: вниз 40 ± 2 дБм, вверх 20 ± 2 дБм |
| Усиление | REP-LN-1800/2600Т-43: вниз 45 ± 3, вверх 40 ± 3 дБ; REP-LN-2600Т-40: ≥40 дБ |
| Регулировка усиления | 30 дБ, шаг 1 дБ (-43); ≥30 дБ, шаг 1 дБ (-40) |
| Коэффициент шума | вверх ≤6 дБ (-43); ≤5 дБ при максимальном усилении (-40) |
| Автоматическое ограничение уровня | -43: изменение выхода менее 2 дБ или отключение при превышении на 10 дБ, диапазон ≥30 дБ; -40: ≤±2 дБ при превышении до 20 дБ, свыше — ≤±2 дБ или отключение |
| Неравномерность | ≤±3 дБ (-43); ≤5 дБ в полосе 100 МГц (-40) |
| КСВН | ≤1,5 |
| Задержка | ≤1,5 мкс (-43); ≤1 мкс (-40) |
| Синхронизация TDD | по кадру; точность ≤2 мкс (-43) |
| EVM | ≤3,5 % (2600 TDD), ≤8 % (1800) |
| Развязка передатчик — приёмник | ≥100 дБ (-40) |
| ACPR | ≥45 дБн (-40); -43 — по 3GPP TS 36.106 / 38.106 |
| Побочные излучения | 9 кГц–1 ГГц ≤−36 дБм; 1–12,75 ГГц ≤−30 дБм |
| Максимальная входная мощность без повреждения | −10 дБм (-43); 10 дБм (-40) |
| Разъёмы | N (розетка), 50 Ом; REP-LN-2600Т-40 — 2 × N к базовой станции, 2 × N к антеннам, SMA для антенны модема (по заказу) |
Исполнения
| Артикул | Диапазоны | Примечание |
|---|---|---|
| KADAMM REP-LN-1800/2600Т-43 | 1800 + 2600 TDD МГц | 20 Вт вниз, усиление 45 / 40 дБ; 2600 TDD — 5G NR (N41) |
| KADAMM REP-LN-2600Т-40 | 2600 TDD МГц | MIMO 2 × 2, 10 Вт вниз, усиление ≥40 дБ; 5G NR (N41) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| REP-LN-1800/2600Т-43 | 540 × 350 × 200 мм, ≤25 кг; 100–265 В AC, ≤300 Вт; IP65; −25…+55 °C; стена или опора; USB Type-C, модем 4G; MTBF ≥50 000 ч |
| REP-LN-2600Т-40 | 440 × 305 × 160 мм, ≤11 кг; −48 В DC ±20 %, ≤300 Вт; IP55; −25…+55 °C; местно RJ45; MTBF ≥50 000 ч |
| Влажность | ≤95 % |
Как подобрать
- Сверьте частоты своей сети с полосой REP-LN — 1710–1785 МГц и 1805–1880 МГц и 2496–2690 МГц.
- Усиление REP-LN — 40–45 дБ: от него зависит дальность и уровень сигнала у абонента.
- Под разъёмы REP-LN (N (розетка), 50 Ом; REP-LN-2600Т-40 — 2 × N к базовой станции, 2 × N к антеннам, SMA для антенны модема (по заказу)) подбирают джамперы и переходы.
Поставка и документы
Поставляем KADAMM REP-LN по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает REP-LN?
Рабочая полоса REP-LN — 1710–1785 МГц и 1805–1880 МГц и 2496–2690 МГц. Это LTE-2600.
Какой разъём у REP-LN?
N (розетка), 50 Ом; REP-LN-2600Т-40 — 2 × N к базовой станции, 2 × N к антеннам, SMA для антенны модема (по заказу). Другие исполнения — уточняйте при заказе.
Какое усиление у REP-LN?
40–45 дБ.
