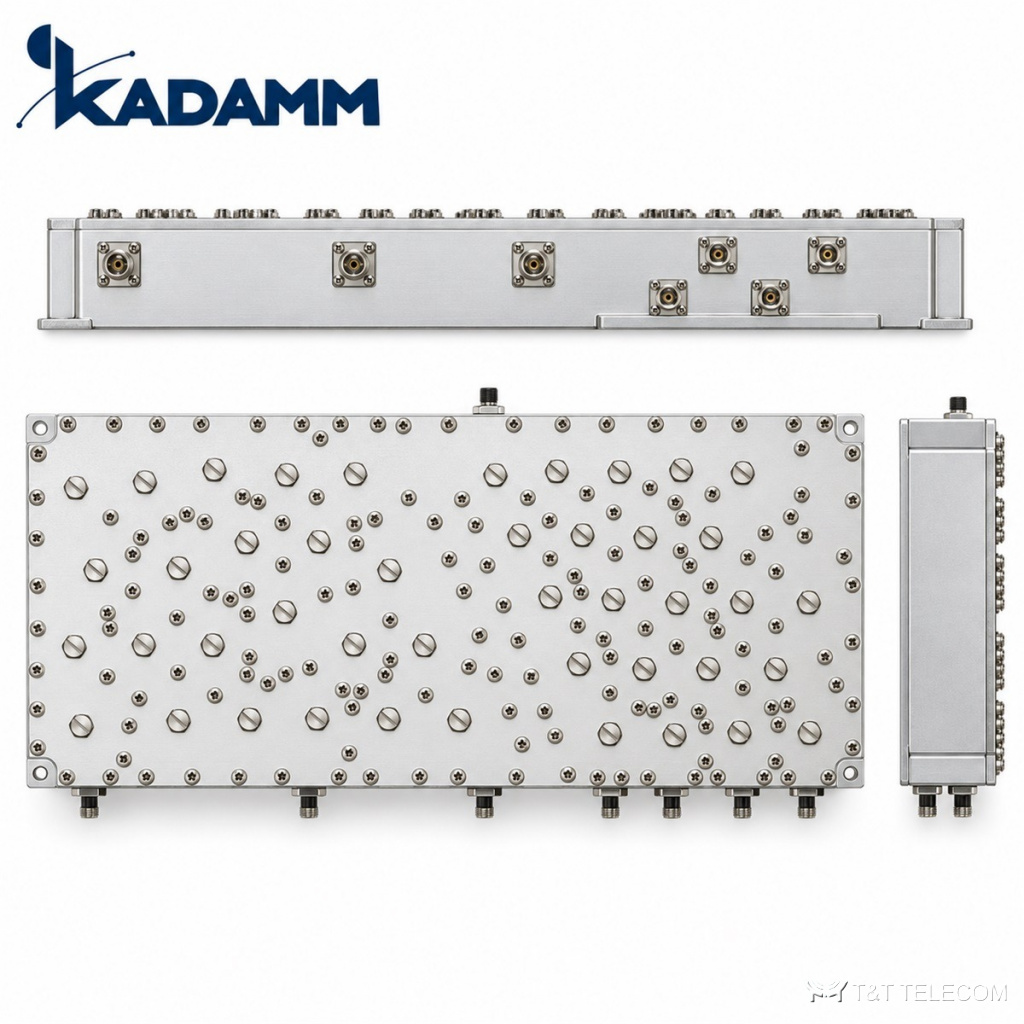

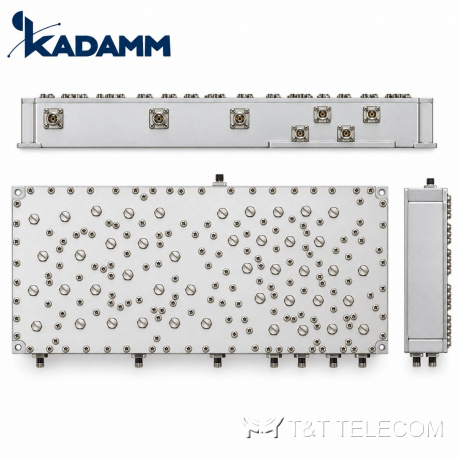

Фильтр-комбайнер семидиапазонный KADAMM КМ-7-03 — 758–821 / 869–894 / 921–960 / 1805–1880 / 1930–1990 / 2100–2400 / 2496–2690 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-7-03 — фильтр-комбайнер для полос 758–821 / 869–894 / 921–960 / 1805–1880 / 1930–1990 / 2100–2400 / 2496–2690 МГц. Внутри КМ-7-03 — полосовые фильтры на каждый диапазон и общая согласующая цепь: так несколько систем работают через одну антенну. Основное по КМ-7-03: потери ≤1,0 дБ; развязка ≥50 дБ; мощность 100 Вт (максимальная); разъёмы SMA.
Область применения
- Полосы КМ-7-03 охватывают LTE-2300, LTE-2600.
- Базовые станции: КМ-7-03 позволяет пустить несколько диапазонов через один фидер и одну антенну.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 758–821 + 869–894 + 921–960 + 1805–1880 + 1930–1990 + 2100–2400 + 2496–2690 МГц |
| Вносимые потери | ≤1,0 дБ |
| Неравномерность в полосе | ≤0,8 дБ |
| Подавление / изоляция | ≥50 дБ |
| КСВН | ≤1,50 |
| Мощность | 100 Вт (максимальная) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка SMA |
| Рабочая температура | 0 … +60 °C |
| Масса | 3 кг |
Артикулы серии
| Артикул | Порты | Потери | Мощность |
|---|---|---|---|
| KADAMM КМ-7-03 | 758–821 + 869–894 + 921–960 + 1805–1880 + 1930–1990 + 2100–2400 + 2496–2690 МГц | ≤1,0 дБ | 100 Вт |
Как подобрать
- Сверьте частоты операторов с полосами КМ-7-03 (758–821 / 869–894 / 921–960 / 1805–1880 / 1930–1990 / 2100–2400 / 2496–2690 МГц): сигнал вне полосы будет подавлен фильтром.
- Для совместной работы систем важна развязка; у КМ-7-03 она ≥50 дБ.
- Мощность на входах КМ-7-03 — не выше 100 Вт (максимальная).
- Разъёмы КМ-7-03 — SMA; кабельные сборки подбирают под них заранее.
- Температура эксплуатации КМ-7-03: 0 … +60 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM КМ-7-03 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие разъёмы у КМ-7-03?
Sma; другие исполнения — уточняйте при заказе.
Можно ли через КМ-7-03 разделить диапазоны обратно?
Да, КМ-7-03 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-7-03 отличается от гибридного комбайнера?
Фильтровая схема КМ-7-03 вносит доли децибела потерь (≤1,0 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
