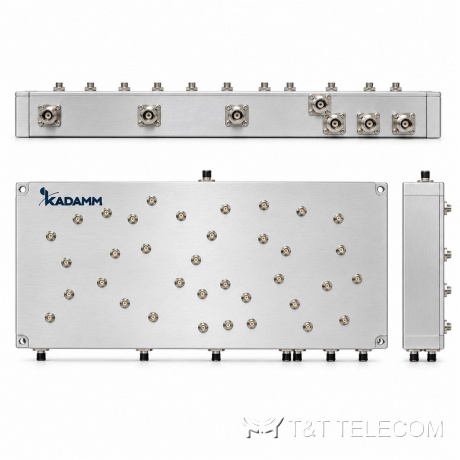

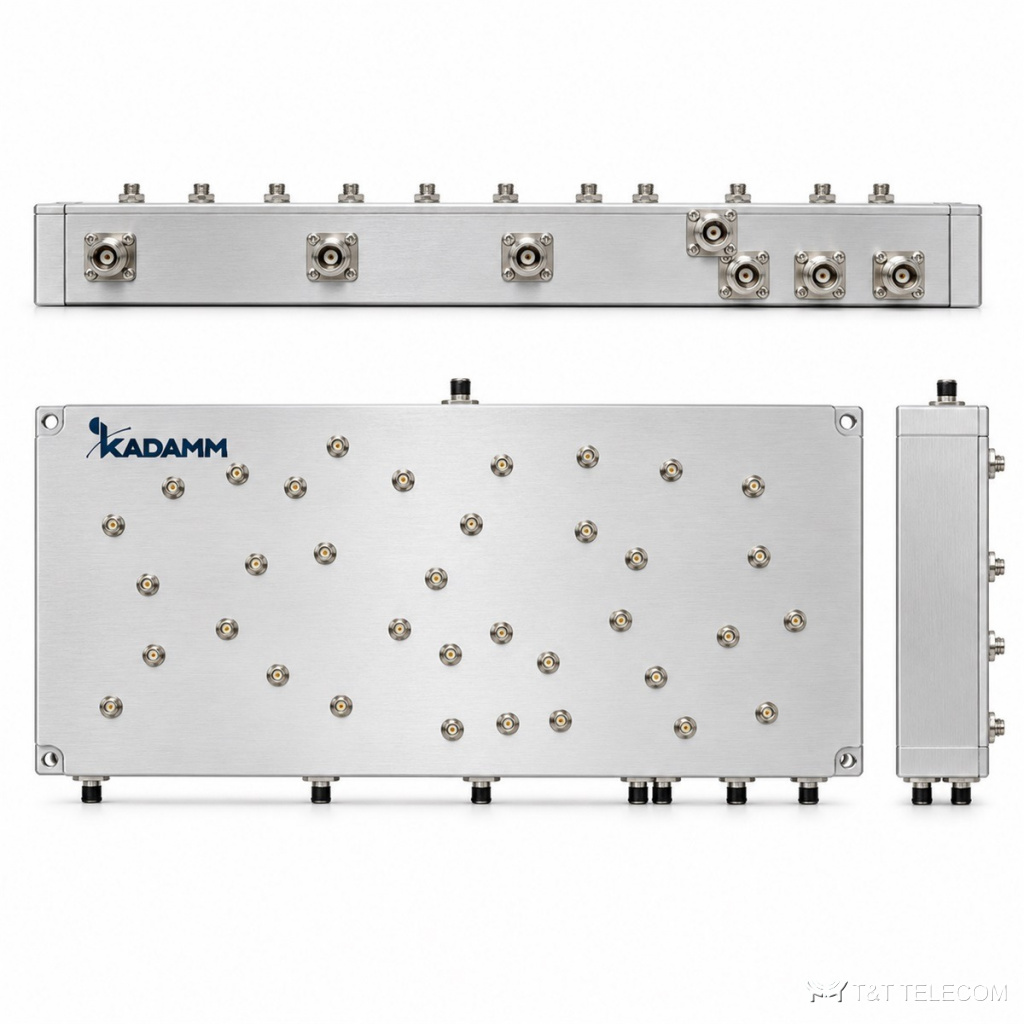

Фильтр-комбайнер семидиапазонный KADAMM КМ-7-02 — 832–862 / 880–915 / 925–960 / 1710–1785 / 1805–1880 / 1920–1980 / 2300–2690 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-7-02 — фильтр-комбайнер на 832–862 / 880–915 / 925–960 / 1710–1785 / 1805–1880 / 1920–1980 / 2300–2690 МГц. Внутри КМ-7-02 — полосовые фильтры на каждый диапазон и общая согласующая цепь: так несколько систем работают через одну антенну. Параметры КМ-7-02 коротко: потери ≤0,8 дБ (832–862 МГц), ≤1,3 дБ (880–915 МГц), ≤1,3 дБ (925–960 МГц), ≤1,2 дБ (1710–1785 МГц), ≤1,2 дБ (1805–1880 МГц), ≤1,0 дБ (1920–1980 МГц), ≤0,8 дБ (2300–2690 МГц); развязка ≥30 дБ; мощность 50 Вт (максимальная); разъёмы SMA.
Область применения
- Через КМ-7-02 проходят LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Сокращение числа фидеров на мачте: КМ-7-02 объединяет диапазоны у подножия и разделяет их у антенны.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 832–862 + 880–915 + 925–960 + 1710–1785 + 1805–1880 + 1920–1980 + 2300–2690 МГц |
| Вносимые потери | ≤0,8 дБ (832–862 МГц), ≤1,3 дБ (880–915 МГц), ≤1,3 дБ (925–960 МГц), ≤1,2 дБ (1710–1785 МГц), ≤1,2 дБ (1805–1880 МГц), ≤1,0 дБ (1920–1980 МГц), ≤0,8 дБ (2300–2690 МГц) |
| Неравномерность в полосе | ≤0,8 дБ |
| Подавление / изоляция | ≥30 дБ |
| КСВН | ≤1,50 |
| Мощность | 50 Вт (максимальная) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка SMA |
| Рабочая температура | 0 … +55 °C |
| Масса | 3 кг |
Состав серии
| Артикул | Порты | Потери | Мощность |
|---|---|---|---|
| KADAMM КМ-7-02 | 832–862 + 880–915 + 925–960 + 1710–1785 + 1805–1880 + 1920–1980 + 2300–2690 МГц | ≤1,3 дБ | 50 Вт |
На что смотреть при выборе
- Сверьте частоты операторов с полосами КМ-7-02 (832–862 / 880–915 / 925–960 / 1710–1785 / 1805–1880 / 1920–1980 / 2300–2690 МГц): сигнал вне полосы будет подавлен фильтром.
- Развязка между портами КМ-7-02 — ≥30 дБ: передатчики разных диапазонов не мешают друг другу.
- Мощность на входах КМ-7-02 — не выше 50 Вт (максимальная).
- Под разъёмы КМ-7-02 (SMA) готовят джамперы того же типа.
- Температура эксплуатации КМ-7-02: 0 … +55 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM КМ-7-02 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Можно ли через КМ-7-02 разделить диапазоны обратно?
Да, КМ-7-02 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-7-02 отличается от гибридного комбайнера?
Фильтровая схема КМ-7-02 вносит доли децибела потерь (≤0,8 дБ (832–862 МГц), ≤1,3 дБ (880–915 МГц), ≤1,3 дБ (925–960 МГц), ≤1,2 дБ (1710–1785 МГц), ≤1,2 дБ (1805–1880 МГц), ≤1,0 дБ (1920–1980 МГц), ≤0,8 дБ (2300–2690 МГц)), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Какие разъёмы у КМ-7-02?
Sma; другие исполнения — уточняйте при заказе.
