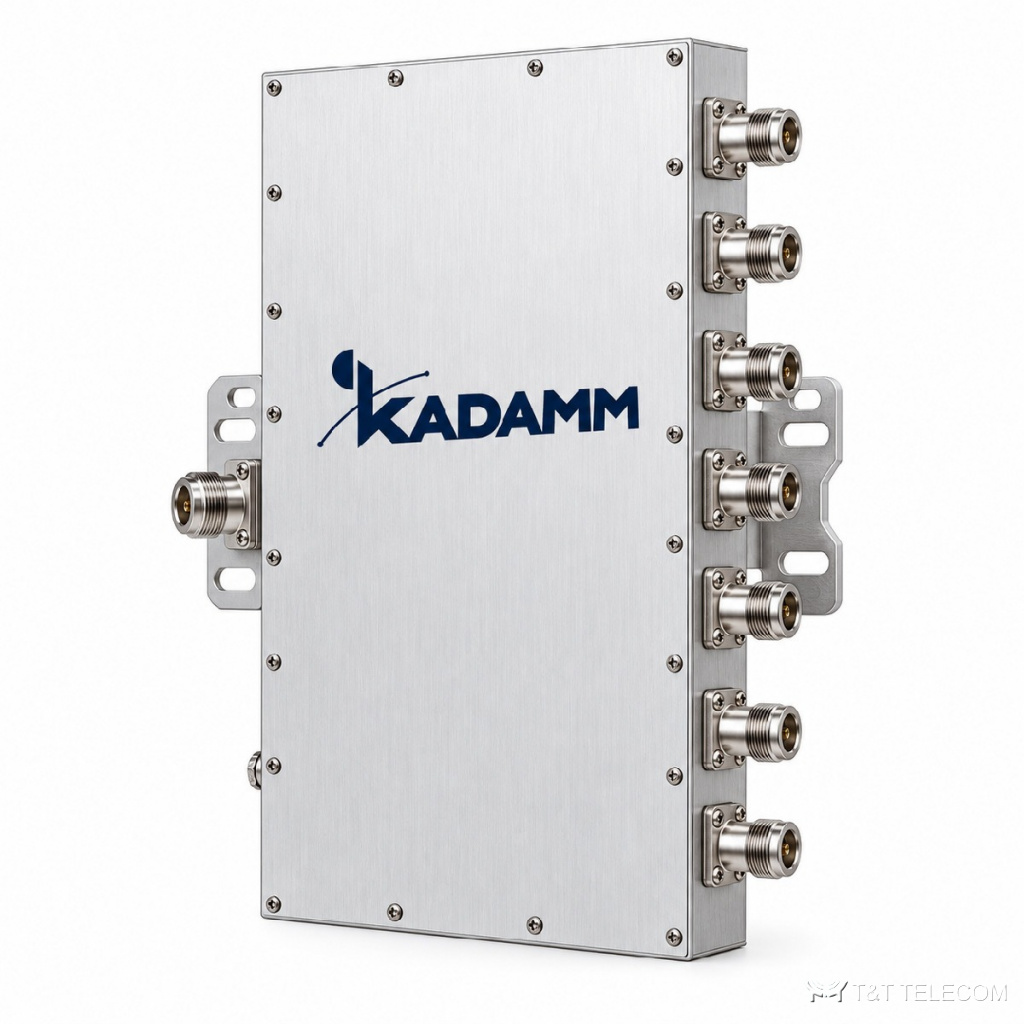

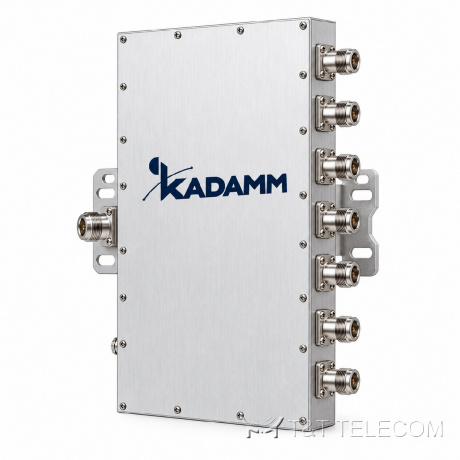

Фильтр-комбайнер семидиапазонный KADAMM КМ-7-01 — 600–803 / 880–960 / 1710–1880 / 1920–2170 / 2300–2400 / 2500–2690 / 3300–3800 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-7-01: фильтр-комбайнер, полосы 600–803 / 880–960 / 1710–1880 / 1920–2170 / 2300–2400 / 2500–2690 / 3300–3800 МГц. Задача КМ-7-01 — свести сигналы разных диапазонов в один кабель или одну антенну, не теряя мощность на деление, как у гибридного комбайнера. Параметры КМ-7-01 коротко: потери 0,3±0,1 дБ (600–803, 880–960, 3300–3800 МГц), 0,4±0,1 дБ (1710–1880 МГц), 0,4±0,2 дБ (1920–2170, 2300–2400, 2500–2690 МГц); развязка ≥50 дБ (600–803, 880–960 МГц), ≥70 дБ (остальные полосы); PIM3 ≤−155 дБн при 2×43 дБм; мощность 250 Вт; разъёмы 4.3-10; IP66, помещение и улица.
Где применяют
- Диапазоны КМ-7-01 подходят для: GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Базовые станции: КМ-7-01 позволяет пустить несколько диапазонов через один фидер и одну антенну.
- Монтаж КМ-7-01 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 600–803 + 880–960 + 1710–1880 + 1920–2170 + 2300–2400 + 2500–2690 + 3300–3800 МГц |
| Вносимые потери | 0,3±0,1 дБ (600–803, 880–960, 3300–3800 МГц), 0,4±0,1 дБ (1710–1880 МГц), 0,4±0,2 дБ (1920–2170, 2300–2400, 2500–2690 МГц) |
| Развязка между портами | ≥50 дБ (600–803, 880–960 МГц), ≥70 дБ (остальные полосы) |
| КСВН | ≤1,3 |
| PIM3 | ≤−155 дБн при 2×43 дБм |
| Мощность | 250 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка 4.3-10 |
| Масса | ≤4,5 кг |
| Рабочая температура | −10 … +65 °C |
| Исполнение | IP66, помещение и улица |
На что смотреть при выборе
- Сверьте частоты операторов с полосами КМ-7-01 (600–803 / 880–960 / 1710–1880 / 1920–2170 / 2300–2400 / 2500–2690 / 3300–3800 МГц): сигнал вне полосы будет подавлен фильтром.
- Для совместной работы систем важна развязка; у КМ-7-01 она ≥50 дБ (600–803, 880–960 МГц), ≥70 дБ (остальные полосы).
- Мощность на входах КМ-7-01 — не выше 250 Вт.
- В общих трактах операторов важен PIM3 — у КМ-7-01 он ≤−155 дБн при 2×43 дБм.
- Под разъёмы КМ-7-01 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации КМ-7-01: −10 … +65 °C.
Поставка и документы
KADAMM КМ-7-01 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Чем КМ-7-01 отличается от гибридного комбайнера?
Фильтровая схема КМ-7-01 вносит доли децибела потерь (0,3±0,1 дБ (600–803, 880–960, 3300–3800 МГц), 0,4±0,1 дБ (1710–1880 МГц), 0,4±0,2 дБ (1920–2170, 2300–2400, 2500–2690 МГц)), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Какие разъёмы у КМ-7-01?
4.3-10; другие исполнения — уточняйте при заказе.
Можно ли через КМ-7-01 разделить диапазоны обратно?
Да, КМ-7-01 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
