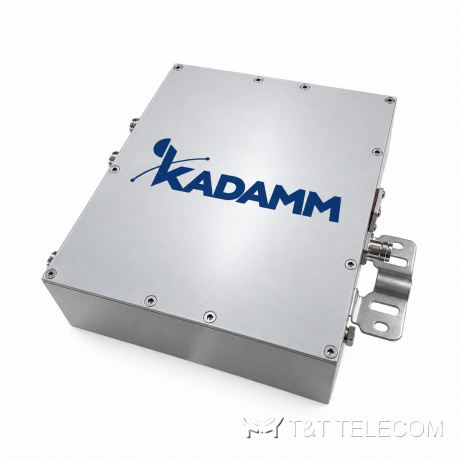

Комбайнер KADAMM КМ-6-07 — 703–788 / 791–862 / 880–960 / 1710–1880 / 1920–2170 / 2500–2690 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

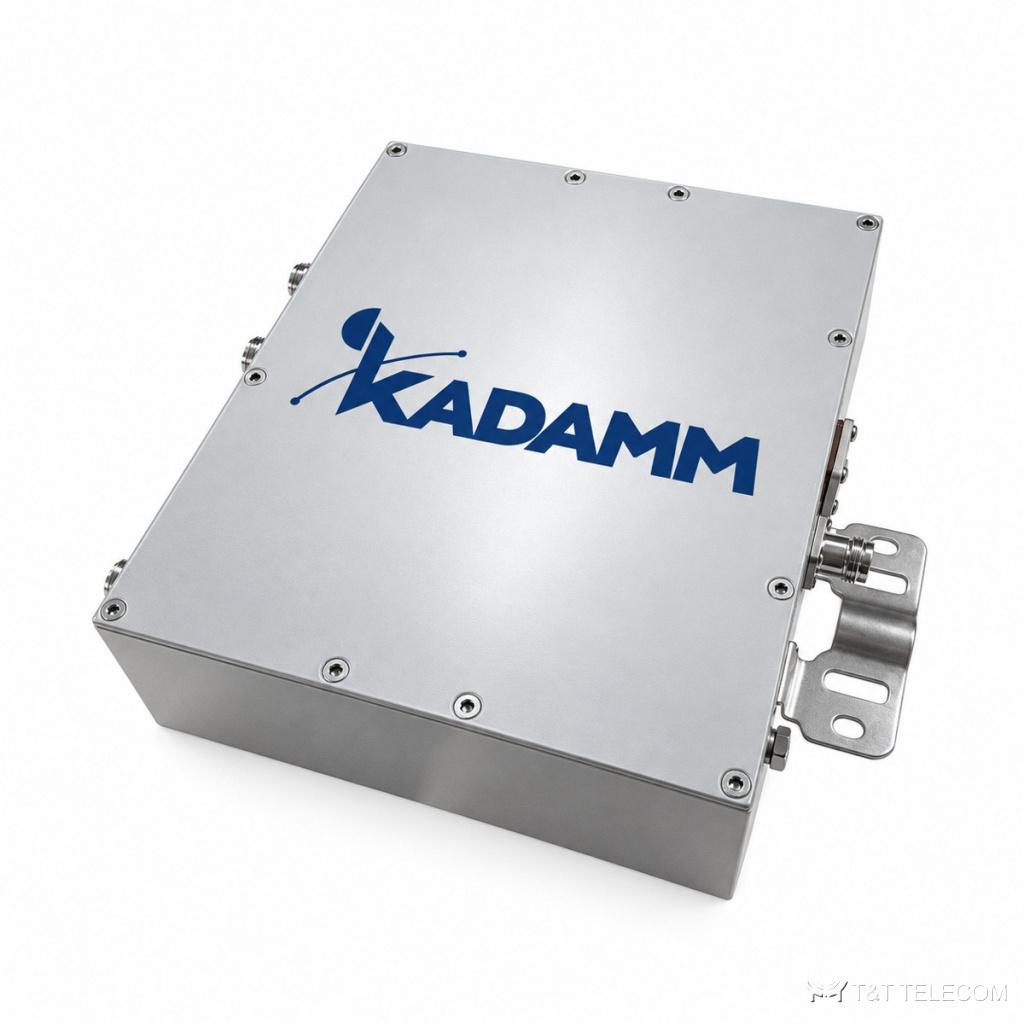

KADAMM КМ-6-07 — шестиполосный комбайнер с теми же портами, что у КМ-6-06 (703–788 / 791–862 / 880–960 / 1710–1880 / 1920–2170 / 2500–2690 МГц), в корпусе 307 × 251 × 116 мм массой 8 кг. Средняя мощность 200 Вт, PIM3 до −153 дБн, КСВН до 1,3, разъёмы 4.3-10.
Как устроена КМ-6-07
КМ-6-07 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-6-07 — 703–788 / 791–862 / 880–960 / 1710–1880 / 1920–2170 / 2500–2690 МГц, в неё попадают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2600.
Пассивная интермодуляция КМ-6-07 — не более −153 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери. КСВН КМ-6-07 — не более 1,30: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход КМ-6-07 — 200 Вт. Разъёмы КМ-6-07: 4.3-10 (розетка).
Вносимые потери КМ-6-07 — не более 1,5 дБ / не более 0,5 дБ. Выходов: 6. Развязка между портами не менее 35 / не менее 50 дБ. Конструкция КМ-6-07: габариты 307 × 251 × 116 мм; масса 8,00 кг; защита IP67; работает при −40…+65 °C.
Где применяют
- Сайты, где для монтажа нужны точные габариты корпуса.
- Шесть систем на одну антенну.
- Многооператорные площадки.
- Объединение нескольких диапазонов на одну антенну или фидер (КМ-6-07).
- Распределённые системы покрытия зданий — КМ-6-07.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 703–788 / 791–862 / 880–960 / 1710–1880 / 1920–2170 / 2500–2690 МГц |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−153 дБн |
| Вносимые потери | ≤1,5 дБ / ≤0,5 дБ |
| КСВН | ≤1,30 |
| Развязка / подавление | ≥35 / ≥50 дБ |
Исполнения
| Артикул | Полосы портов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM КМ-6-07 | 703–788 / 791–862 / 880–960 / 1710–1880 / 1920–2170 / 2500–2690 | 703–788 / 791–862 / 880–960 / 1710–1880 / 1920–2170 / 2500–2690 | 200 Вт (средняя) | ≤1,30 | ≤−153 дБн | 4.3-10 (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | 307 × 251 × 116 мм |
| Масса | 8,00 кг |
| Температура эксплуатации | −40…+65 °C |
| Степень защиты | IP67 |
Как подобрать КМ-6-07
- Потери до 1,5 дБ в нижних портах и до 0,5 дБ в верхних.
- Развязка от 35 дБ в нижних полосах и от 50 дБ в верхних.
- Масса 8 кг — предусмотрите крепление.
- Суммарная мощность передатчиков на входе КМ-6-07 — не выше 200 Вт, с запасом на пиковые значения.
- Если на КМ-6-07 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −153 дБн), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM КМ-6-07 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −153 дБн?
Чем ниже это значение у КМ-6-07, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
Что означает КСВН не более 1,30?
Доля отражённой мощности при таком КСВН у КМ-6-07 — не больше 1,7 %, остальное уходит в антенну.
