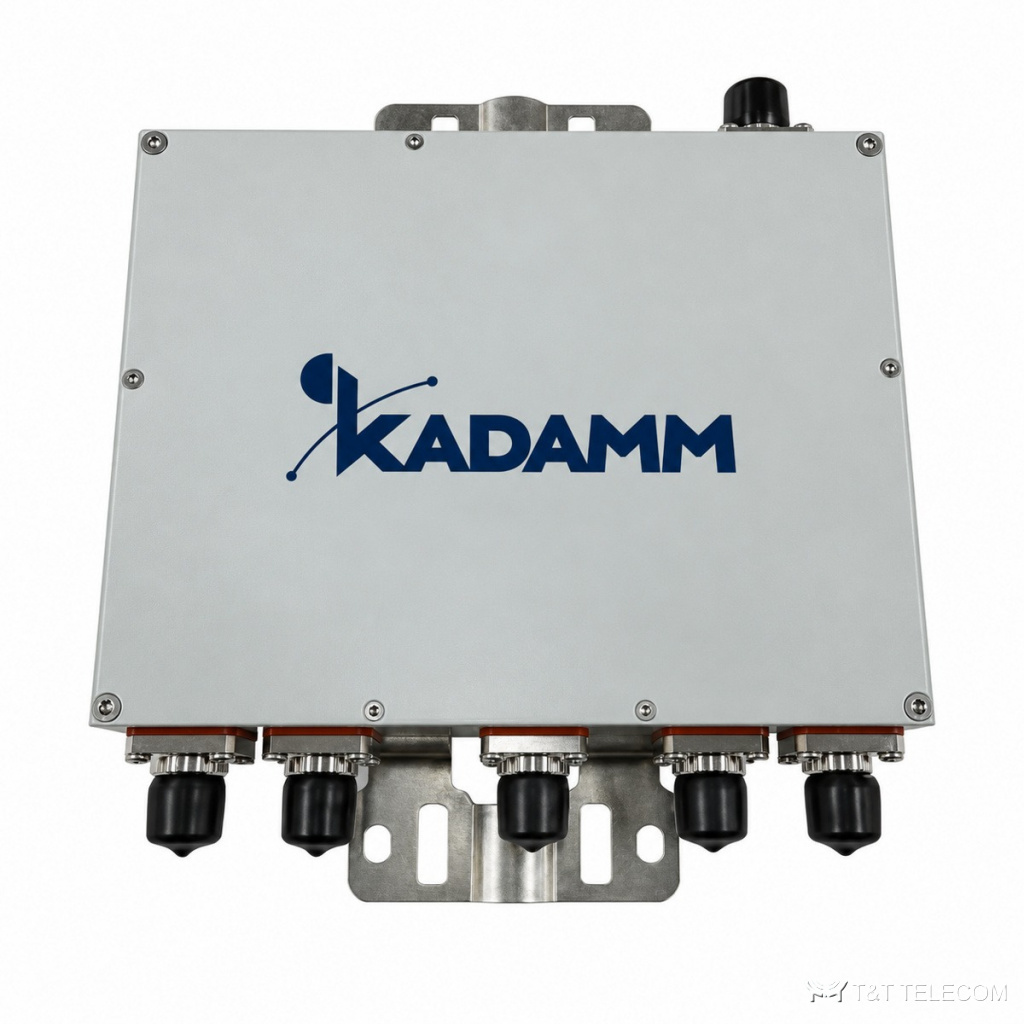

KADAMM КМ-6-06 — шестипортовый комбайнер, где LTE 700, LTE 800 и GSM 900 выведены на отдельные порты, а верхние полосы — на порты 1800, 2100 и 2600 МГц. Мощность 200 Вт, PIM3 до −153 дБн, КСВН до 1,3. Потери до 1,5 дБ в нижних портах 703–862 МГц и до 0,5 дБ в остальных.
Устройство и принцип работы
КМ-6-06 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-6-06 — 703–788 / 791–862 / 880–960 / 1710–1880 / 1920–2170 / 2500–2690 МГц, в неё попадают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2600.
Пассивная интермодуляция КМ-6-06 — не более −153 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери. КСВН КМ-6-06 — не более 1,30: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход КМ-6-06 — 200 Вт. Разъёмы КМ-6-06: 4.3-10 (розетка).
Вносимые потери КМ-6-06 — не более 1,5 дБ при 703–862 МГц не более 0,5 дБ при 880–2690 МГц. Выходов: 6. Развязка между портами не менее 35 при 703–960 МГц не менее 50 при 1710–2690 МГц дБ. Конструкция КМ-6-06: защита IP67; работает при −40…+65 °C.
Где применяют
- Сайты с шестью группами оборудования на общую антенну.
- Многооператорные объекты, где 700, 800 и 900 МГц принадлежат разным сетям.
- Сокращение числа фидеров на мачте.
- Для КМ-6-06: объединение нескольких диапазонов на одну антенну или фидер.
- Для КМ-6-06: распределённые системы покрытия зданий.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 703–788 / 791–862 / 880–960 / 1710–1880 / 1920–2170 / 2500–2690 МГц |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−153 дБн |
| Вносимые потери | ≤ 1,5 дБ при 703–862 МГц ≤0,5 дБ при 880–2690 МГц |
| Развязка / подавление | ≥35 дБ при 703–960 МГц ≥50 дБ при 1710–2690 МГц |
| КСВН | ≤ 1,30 |
Исполнения
| Артикул | Полосы портов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM КМ-6-06 | 703–788 / 791–862 / 880–960 / 1710–1880 / 1920–2170 / 2500–2690 | 703–788 / 791–862 / 880–960 / 1710–1880 / 1920–2170 / 2500–2690 | 200 Вт | ≤ 1,30 | ≤−153 дБн | 4.3-10 (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −40…+65 °C |
| Степень защиты | IP67 |
Как подобрать КМ-6-06
- Развязка в нижних полосах — от 35 дБ, в верхних — от 50 дБ.
- Мощность 200 Вт.
- Корпус с размерами и массой — у исполнения КМ-6-07.
- Суммарная мощность передатчиков на входе КМ-6-06 — не выше 200 Вт, с запасом на пиковые значения.
- Если на КМ-6-06 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −153 дБн), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM КМ-6-06 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −153 дБн?
Чем ниже это значение у КМ-6-06, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
Что означает КСВН не более 1,30?
Доля отражённой мощности при таком КСВН у КМ-6-06 — не больше 1,7 %, остальное уходит в антенну.
