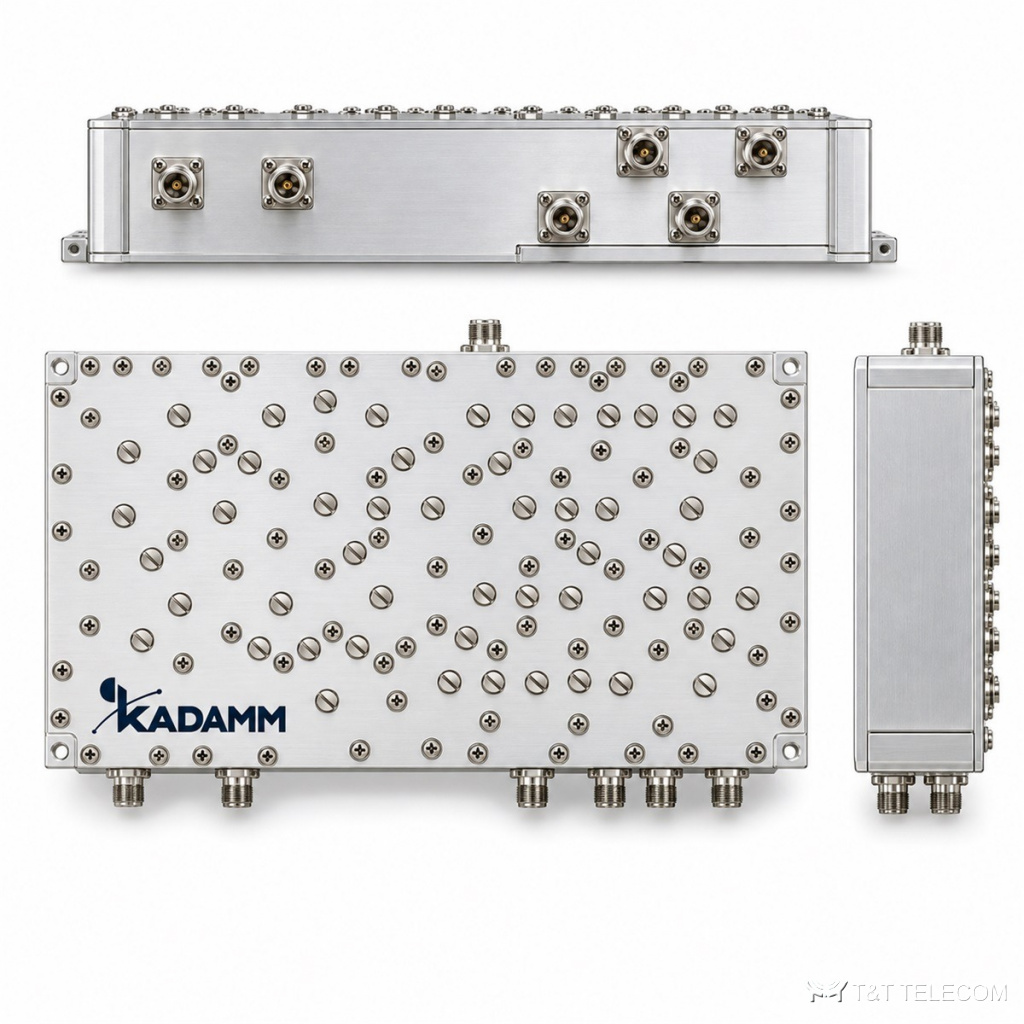

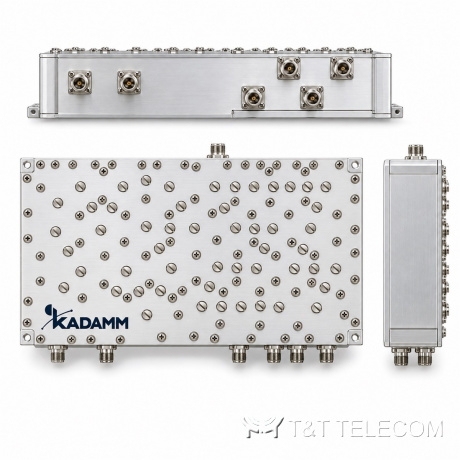

Фильтр-комбайнер шестидиапазонный KADAMM КМ-6-03 — 791–862 / 880–960 / 1710–1880 / 1920–2170 / 2300–2400 / 2500–2690 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-6-03 — фильтр-комбайнер для полос 791–862 / 880–960 / 1710–1880 / 1920–2170 / 2300–2400 / 2500–2690 МГц. Внутри КМ-6-03 — полосовые фильтры на каждый диапазон и общая согласующая цепь: так несколько систем работают через одну антенну. Ключевые данные КМ-6-03: потери ≤1,1 дБ; развязка ≥30 дБ; мощность 100 Вт (максимальная); разъёмы SMA.
Область применения
- Диапазоны КМ-6-03 подходят для: GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, LTE-2600.
- Базовые станции: КМ-6-03 позволяет пустить несколько диапазонов через один фидер и одну антенну.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 791–862 + 880–960 + 1710–1880 + 1920–2170 + 2300–2400 + 2500–2690 МГц |
| Вносимые потери | ≤1,1 дБ |
| Неравномерность в полосе | ≤0,5 дБ |
| Подавление / изоляция | ≥30 дБ |
| КСВН | ≤1,40 |
| Мощность | 100 Вт (максимальная) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка SMA |
| Рабочая температура | 0 … +55 °C |
| Масса | 3 кг |
Исполнения и артикулы для заказа
| Артикул | Порты | Потери | Мощность |
|---|---|---|---|
| KADAMM КМ-6-03 | 791–862 + 880–960 + 1710–1880 + 1920–2170 + 2300–2400 + 2500–2690 МГц | ≤1,1 дБ | 100 Вт |
Подбор под проект
- Полосы КМ-6-03 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 791–862 / 880–960 / 1710–1880 / 1920–2170 / 2300–2400 / 2500–2690 МГц.
- Для совместной работы систем важна развязка; у КМ-6-03 она ≥30 дБ.
- Мощность на входах КМ-6-03 — не выше 100 Вт (максимальная).
- Разъёмы КМ-6-03 — SMA; кабельные сборки подбирают под них заранее.
- Температура эксплуатации КМ-6-03: 0 … +55 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM КМ-6-03 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у КМ-6-03?
Sma; другие исполнения — уточняйте при заказе.
Можно ли через КМ-6-03 разделить диапазоны обратно?
Да, КМ-6-03 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-6-03 отличается от гибридного комбайнера?
Фильтровая схема КМ-6-03 вносит доли децибела потерь (≤1,1 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
