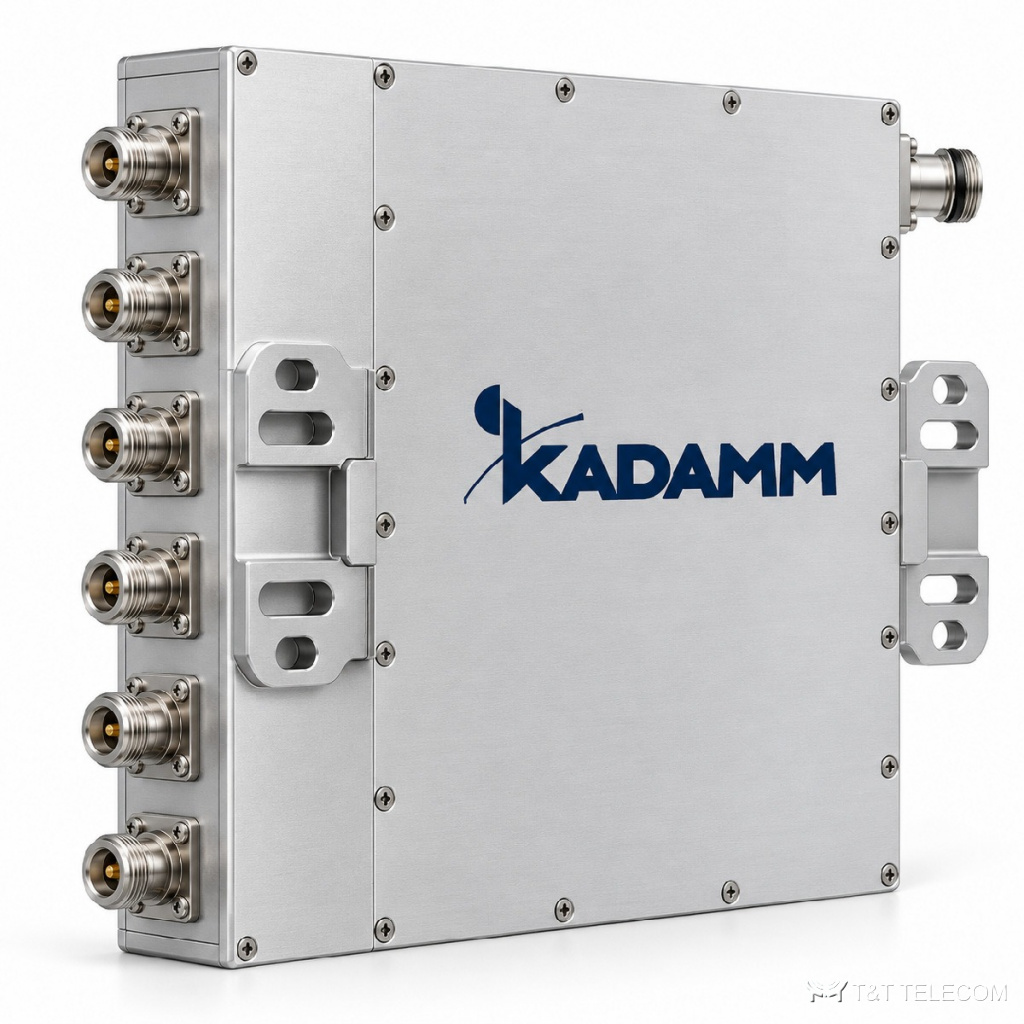

Фильтр-комбайнер шестидиапазонный KADAMM КМ-6-02 — 600–960 / 1710–1880 / 1920–2170 / 2300–2400 / 2500–2690 / 3300–3800 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-6-02 — фильтр-комбайнер на 600–960 / 1710–1880 / 1920–2170 / 2300–2400 / 2500–2690 / 3300–3800 МГц. Внутри КМ-6-02 — полосовые фильтры на каждый диапазон и общая согласующая цепь: так несколько систем работают через одну антенну. Параметры КМ-6-02 коротко: потери 0,3±0,1 дБ (600–960 МГц), 0,4±0,2 дБ (остальные полосы); развязка ≥50 дБ (600–960 МГц), ≥70 дБ (остальные полосы); PIM3 ≤−155 дБн при 2×43 дБм; мощность 250 Вт; разъёмы 4.3-10; IP66, помещение и улица.
Где применяют
- Диапазоны КМ-6-02 подходят для: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Системы DAS и ретрансляторы: КМ-6-02 сводит сигналы разных стандартов перед распределительной сетью.
- Наружная установка: исполнение КМ-6-02 — IP66.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 600–960 + 1710–1880 + 1920–2170 + 2300–2400 + 2500–2690 + 3300–3800 МГц |
| Вносимые потери | 0,3±0,1 дБ (600–960 МГц), 0,4±0,2 дБ (остальные полосы) |
| Развязка между портами | ≥50 дБ (600–960 МГц), ≥70 дБ (остальные полосы) |
| КСВН | ≤1,3 |
| PIM3 | ≤−155 дБн при 2×43 дБм |
| Мощность | 250 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка 4.3-10 |
| Масса | ≤4 кг |
| Рабочая температура | −10 … +65 °C |
| Исполнение | IP66, помещение и улица |
На что смотреть при выборе
- Полосы КМ-6-02 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 600–960 / 1710–1880 / 1920–2170 / 2300–2400 / 2500–2690 / 3300–3800 МГц.
- Развязка между портами КМ-6-02 — ≥50 дБ (600–960 МГц), ≥70 дБ (остальные полосы): передатчики разных диапазонов не мешают друг другу.
- Мощность на входах КМ-6-02 — не выше 250 Вт.
- В общих трактах операторов важен PIM3 — у КМ-6-02 он ≤−155 дБн при 2×43 дБм.
- Разъёмы КМ-6-02 — 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации КМ-6-02: −10 … +65 °C.
Поставка и документы
KADAMM КМ-6-02 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Можно ли через КМ-6-02 разделить диапазоны обратно?
Да, КМ-6-02 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-6-02 отличается от гибридного комбайнера?
Фильтровая схема КМ-6-02 вносит доли децибела потерь (0,3±0,1 дБ (600–960 МГц), 0,4±0,2 дБ (остальные полосы)), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Какие разъёмы у КМ-6-02?
4.3-10; другие исполнения — уточняйте при заказе.
