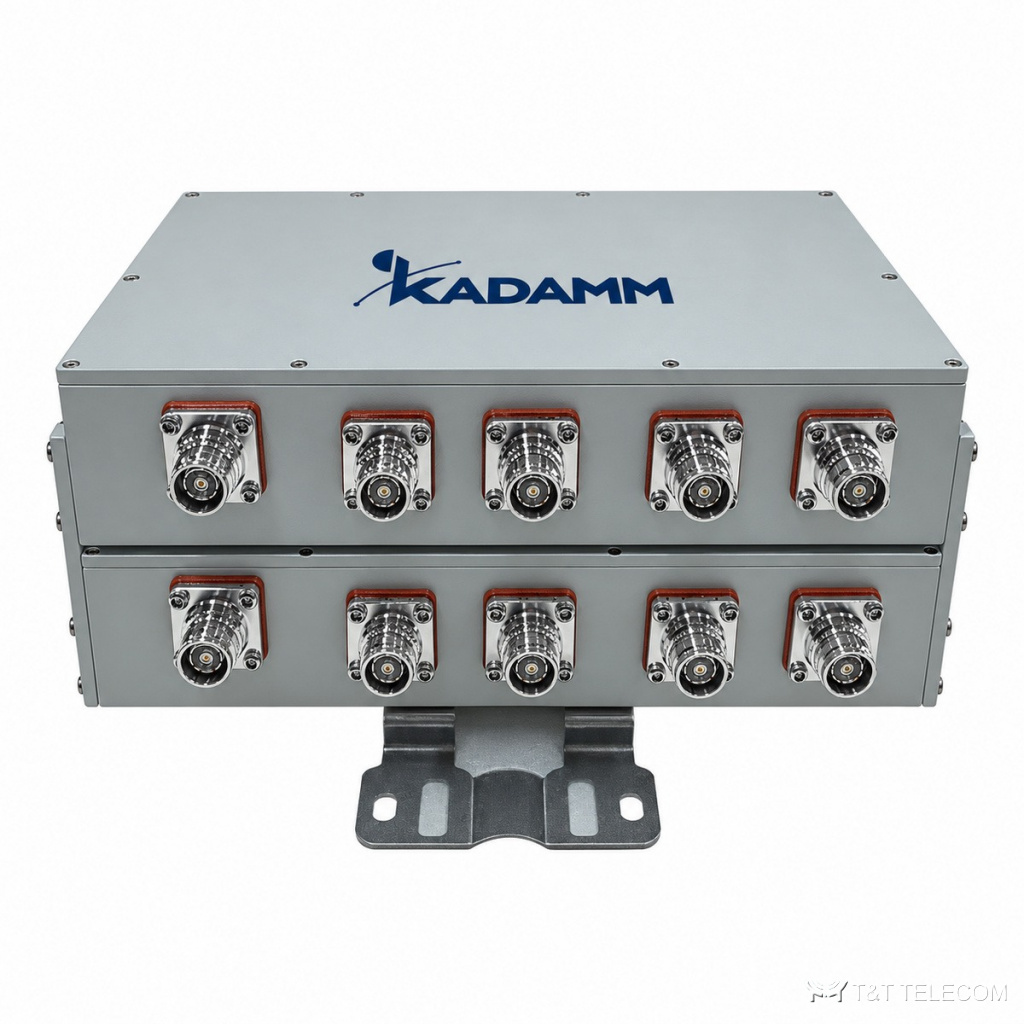

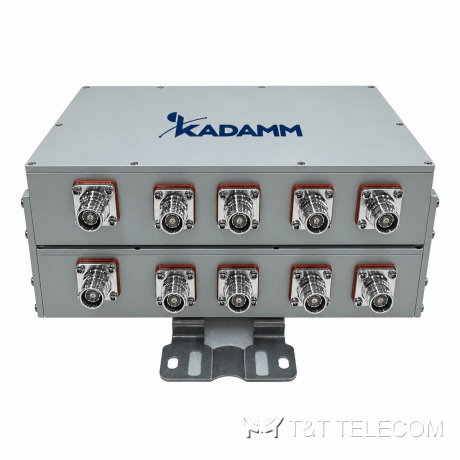

Комбайнер KADAMM КМ-5-13 — 690–862 / 880–960 / 1710–1880 / 1920–2170 / 2490–2690 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-5-13 — пятипортовый комбайнер сотовых полос 690–862, 880–960, 1710–1880, 1920–2170 и 2490–2690 МГц в корпусе 317 × 190 × 123 мм. Мощность 100 Вт, потери до 0,5 дБ, развязка от 50 дБ, КСВН до 1,5, PIM3 до −155 дБн при 2 × 20 Вт, разъёмы 4.3-10.
Устройство и принцип работы
КМ-5-13 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-5-13 — 690–862 / 880–960 / 1710–1880 / 1920–2170 / 2490–2690 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2600.
Пассивная интермодуляция КМ-5-13 — не более −155 дБн при 2 × 20 Вт; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери. КСВН КМ-5-13 — не более 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход КМ-5-13 — 100 Вт. Разъёмы КМ-5-13: 4.3-10 (розетка).
Вносимые потери КМ-5-13 — не более 0,5 дБ. Выходов: 5. Развязка между портами не менее 50 дБ. Конструкция КМ-5-13: габариты 317 × 190 × 123 мм; защита IP67; работает при 0…+75 °C.
Где применяют
- DAS, где пять полос приходят от разного оборудования.
- Многооператорные объекты средней мощности.
- Сведение полос в один кабель.
- Объединение нескольких диапазонов на одну антенну или фидер (КМ-5-13).
- Распределённые системы покрытия зданий (КМ-5-13).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 690–862 / 880–960 / 1710–1880 / 1920–2170 / 2490–2690 МГц |
| Мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−155 дБн при 2 × 20 Вт |
| Возвратные потери | ≥18 дБ |
| КСВН | ≤1,5 |
| Развязка / подавление | ≥50 дБ |
| Вносимые потери | ≤0,5 дБ |
Исполнения
| Артикул | Полосы портов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM КМ-5-13 | 690–862 / 880–960 / 1710–1880 / 1920–2170 / 2490–2690 | 690–862 / 880–960 / 1710–1880 / 1920–2170 / 2490–2690 | 100 Вт | ≥18 дБ | ≤−155 дБн при 2 × 20 Вт | 4.3-10 (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | 317 × 190 × 123 мм |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | 0…+75 °C |
| Степень защиты | IP67 |
Как подобрать КМ-5-13
- Мощность 100 Вт — меньше, чем у КМ-5-11 и КМ-5-12.
- Интермодуляция нормирована при 2 × 20 Вт.
- Разъёмы 4.3-10 (розетка).
- Суммарная мощность передатчиков на входе КМ-5-13 — не выше 100 Вт, с запасом на пиковые значения.
- Если на КМ-5-13 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −155 дБн при 2 × 20 Вт), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM КМ-5-13 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −155 дБн при 2 × 20 Вт?
Чем ниже это значение у КМ-5-13, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
Что означает КСВН не более 1,5?
Доля отражённой мощности при таком КСВН у КМ-5-13 — не больше 4 %, остальное уходит в антенну.
