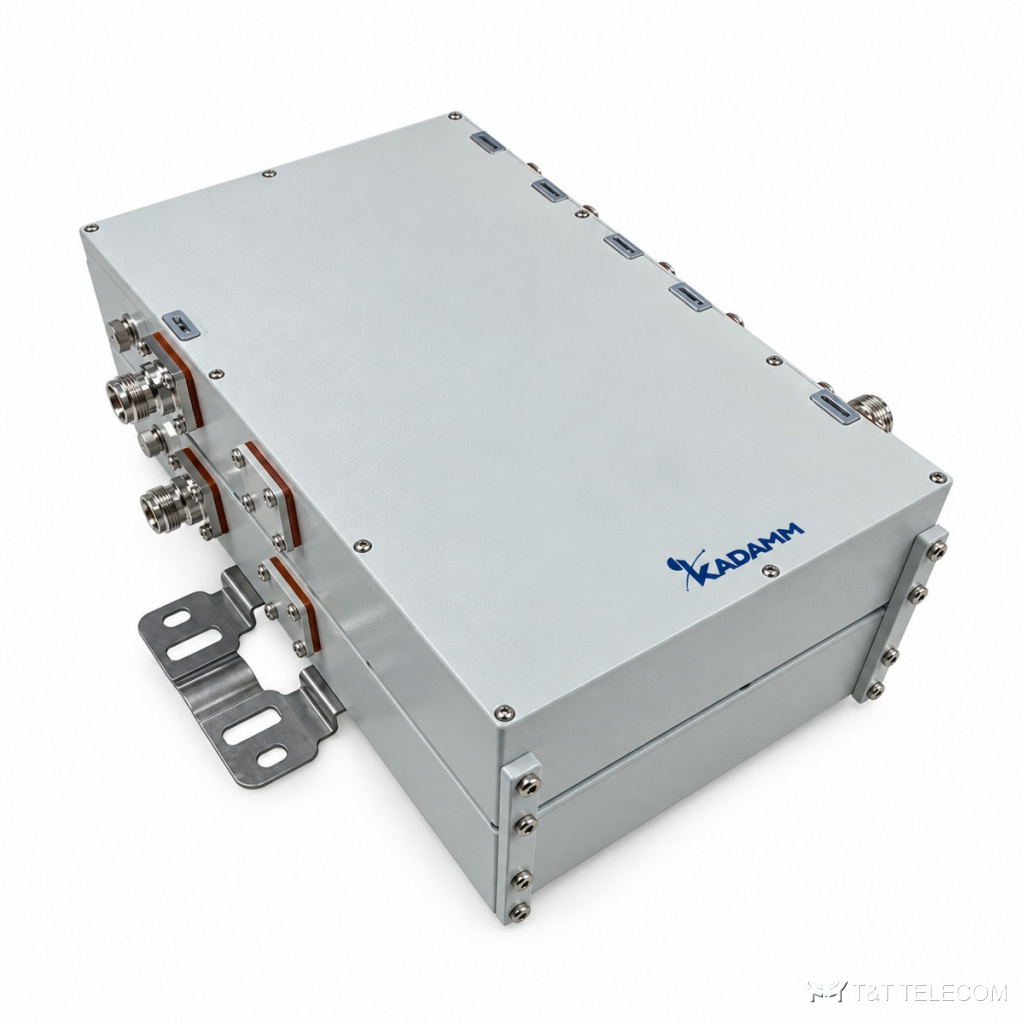

KADAMM КМ-5-12 — вариант пятиполосного комбайнера с разъёмами N и большей мощностью: те же порты 690–862, 880–960, 1710–1880, 1920–2170 и 2490–2690 МГц, 200 Вт средней и 1000 Вт пиковой мощности. Потери до 0,5 дБ, развязка от 50 дБ.
Устройство и принцип работы
КМ-5-12 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-5-12 — 690–862 / 880–960 / 1710–1880 / 1920–2170 / 2490–2690 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2600.
Допустимая мощность на вход КМ-5-12 — 200 Вт. Разъёмы КМ-5-12: N (розетка). Вносимые потери КМ-5-12 — не более 0,5 дБ. Выходов: 5. Развязка между портами не менее 50 дБ.
Где применяют
- Системы, где тракт собран на разъёмах N.
- Мощные источники с высоким пик-фактором.
- Сведение пяти сотовых полос в один кабель.
- Объединение нескольких диапазонов на одну антенну или фидер — КМ-5-12.
- Распределённые системы покрытия зданий (КМ-5-12).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 690–862 / 880–960 / 1710–1880 / 1920–2170 / 2490–2690 МГц |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | ≤0,5 дБ |
| Развязка / подавление | ≥50 дБ |
Исполнения
| Артикул | Полосы портов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM КМ-5-12 | 690–862 / 880–960 / 1710–1880 / 1920–2170 / 2490–2690 | 690–862 / 880–960 / 1710–1880 / 1920–2170 / 2490–2690 | 200 Вт (средняя), 1000 Вт (пиковая) | уточняйте у менеджера | — | N (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Как подобрать КМ-5-12
- Интермодуляция для этого исполнения не нормирована — для строгих многооператорных DAS выбирайте КМ-5-11.
- Пиковая мощность до 1000 Вт.
- Разъёмы N (розетка).
- Суммарная мощность передатчиков на входе КМ-5-12 — не выше 200 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM КМ-5-12 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
