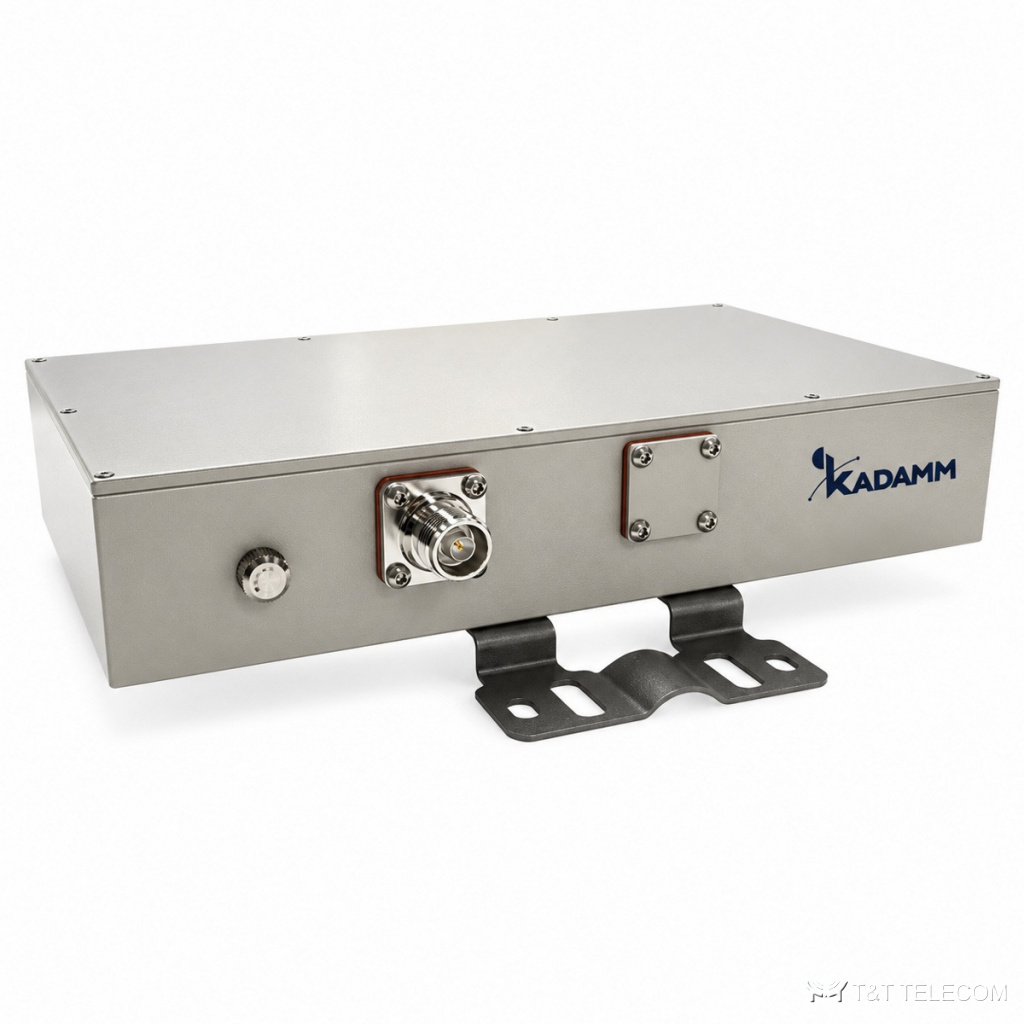

KADAMM КМ-5-11 — пятипортовый комбайнер для полного набора сотовых полос: 690–862, 880–960, 1710–1880, 1920–2170 и 2490–2690 МГц. Мощность 150 Вт, потери до 0,5 дБ, развязка от 50 дБ, КСВН до 1,25, PIM3 до −155 дБн, разъёмы 4.3-10.
Принцип работы и конструкция
КМ-5-11 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-5-11 — 690–862 / 880–960 / 1710–1880 / 1920–2170 / 2490–2690 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2600.
Пассивная интермодуляция КМ-5-11 — не более −155 дБн при 2 × 43 дБм; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери. КСВН КМ-5-11 — не более 1,25: обратно отражается не больше 1,2 % подводимой мощности. Допустимая мощность на вход КМ-5-11 — 150 Вт. Разъёмы КМ-5-11: 4.3-10 (розетка).
Вносимые потери КМ-5-11 — не более 0,5 дБ. Выходов: 5. Развязка между портами не менее 50 дБ. Конструкция КМ-5-11: защита IP65; работает при −20…+60 °C.
Где применяют
- Многооператорные DAS, где каждая полоса приходит от своего оборудования.
- Сведение пяти систем в одну кабельную сеть.
- Объекты с требованиями к низкой интермодуляции.
- Объединение нескольких диапазонов на одну антенну или фидер (КМ-5-11).
- Распределённые системы покрытия зданий — КМ-5-11.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 690–862 / 880–960 / 1710–1880 / 1920–2170 / 2490–2690 МГц |
| Мощность | 150 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−155 дБн при 2 × 43 дБм |
| КСВН | ≤1,25 |
| Развязка / подавление | ≥50 дБ |
| Вносимые потери | ≤0,5 дБ |
Исполнения
| Артикул | Полосы портов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM КМ-5-11 | 690–862 / 880–960 / 1710–1880 / 1920–2170 / 2490–2690 | 690–862 / 880–960 / 1710–1880 / 1920–2170 / 2490–2690 | 150 Вт | ≤1,25 | ≤−155 дБн при 2 × 43 дБм | 4.3-10 (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −20…+60 °C |
| Степень защиты | IP65 |
Как подобрать КМ-5-11
- Мощность до 150 Вт.
- Нормированная интермодуляция — для многооператорных систем.
- Для разъёмов N и 200 Вт — исполнение КМ-5-12.
- Суммарная мощность передатчиков на входе КМ-5-11 — не выше 150 Вт, с запасом на пиковые значения.
- Если на КМ-5-11 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −155 дБн при 2 × 43 дБм), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM КМ-5-11 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −155 дБн при 2 × 43 дБм?
Чем ниже это значение у КМ-5-11, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
Что означает КСВН не более 1,25?
Доля отражённой мощности при таком КСВН у КМ-5-11 — не больше 1,2 %, остальное уходит в антенну.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM КМ-5-11 — техническое описание 188.96 КБ
