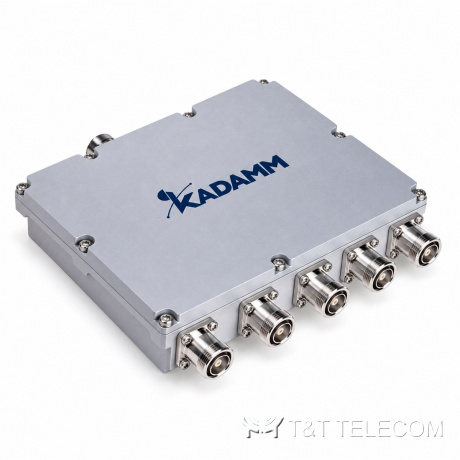

Фильтр-комбайнер пятидиапазонный KADAMM КМ-5-10 — 790–862 / 880–960 / 1710–1880 / 1920–2170 / 2500–2700 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

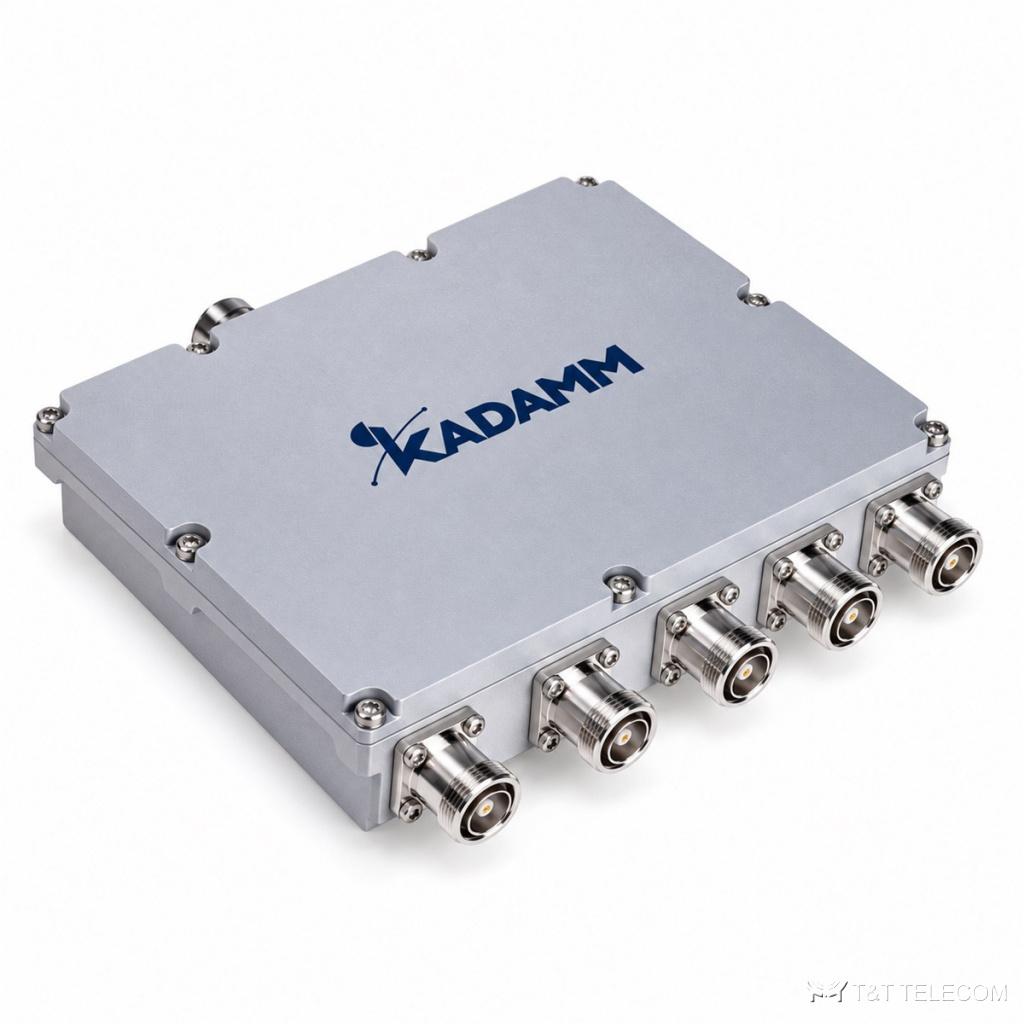

KADAMM КМ-5-10 — фильтр-комбайнер на 790–862 / 880–960 / 1710–1880 / 1920–2170 / 2500–2700 МГц. Внутри КМ-5-10 — полосовые фильтры на каждый диапазон и общая согласующая цепь: так несколько систем работают через одну антенну. Основное по КМ-5-10: потери ≤0,5 дБ; развязка ≥50 дБ; PIM3 ≤−160 дБн при 2×43 дБм; мощность 200 Вт средняя; разъёмы 4.3-10; IP67, помещение и улица.
Для каких систем подходит
- Через КМ-5-10 проходят GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2600.
- Системы DAS и ретрансляторы: КМ-5-10 сводит сигналы разных стандартов перед распределительной сетью.
- Наружная установка: исполнение КМ-5-10 — IP67.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 790–862 + 880–960 + 1710–1880 + 1920–2170 + 2500–2700 МГц |
| Вносимые потери | ≤0,5 дБ |
| Развязка между портами | ≥50 дБ |
| КСВН | ≤1,22 |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 200 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Проход DC / AISG | до 3 А |
| Грозозащита | 10 кА, импульс 10/350 мкс |
| Разъёмы | розетка 4.3-10 |
| Рабочая температура | −20 … +65 °C |
| Исполнение | IP67, помещение и улица |
| Масса | 4 кг |
Артикулы серии
| Артикул | Порты | Потери | Развязка | ИМ3 | Мощность |
|---|---|---|---|---|---|
| KADAMM КМ-5-10 | 790–862 + 880–960 + 1710–1880 + 1920–2170 + 2500–2700 МГц | ≤0,5 дБ | ≥50 дБ | ≤−160 дБн | 200 Вт |
Как подобрать
- Полосы КМ-5-10 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 790–862 / 880–960 / 1710–1880 / 1920–2170 / 2500–2700 МГц.
- Развязка между портами КМ-5-10 — ≥50 дБ: передатчики разных диапазонов не мешают друг другу.
- Допустимая мощность КМ-5-10 — 200 Вт средняя; для нескольких несущих считают сумму.
- Интермодуляция КМ-5-10: PIM3 ≤−160 дБн при 2×43 дБм.
- Проход постоянного тока и AISG у КМ-5-10: до 3 А.
- Под разъёмы КМ-5-10 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации КМ-5-10: −20 … +65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM КМ-5-10 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Чем КМ-5-10 отличается от гибридного комбайнера?
Фильтровая схема КМ-5-10 вносит доли децибела потерь (≤0,5 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Пройдёт ли через КМ-5-10 питание мачтового усилителя?
Проход постоянного тока и AISG: до 3 А.
Какие разъёмы у КМ-5-10?
4.3-10; другие исполнения — уточняйте при заказе.
