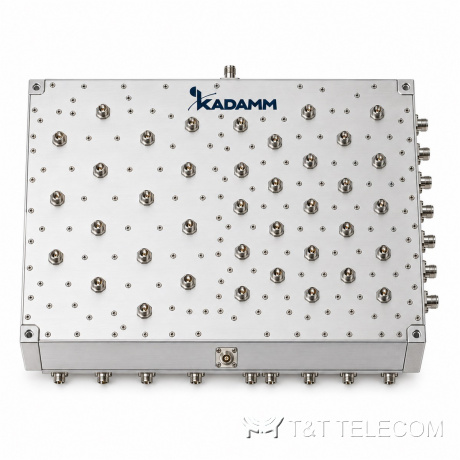

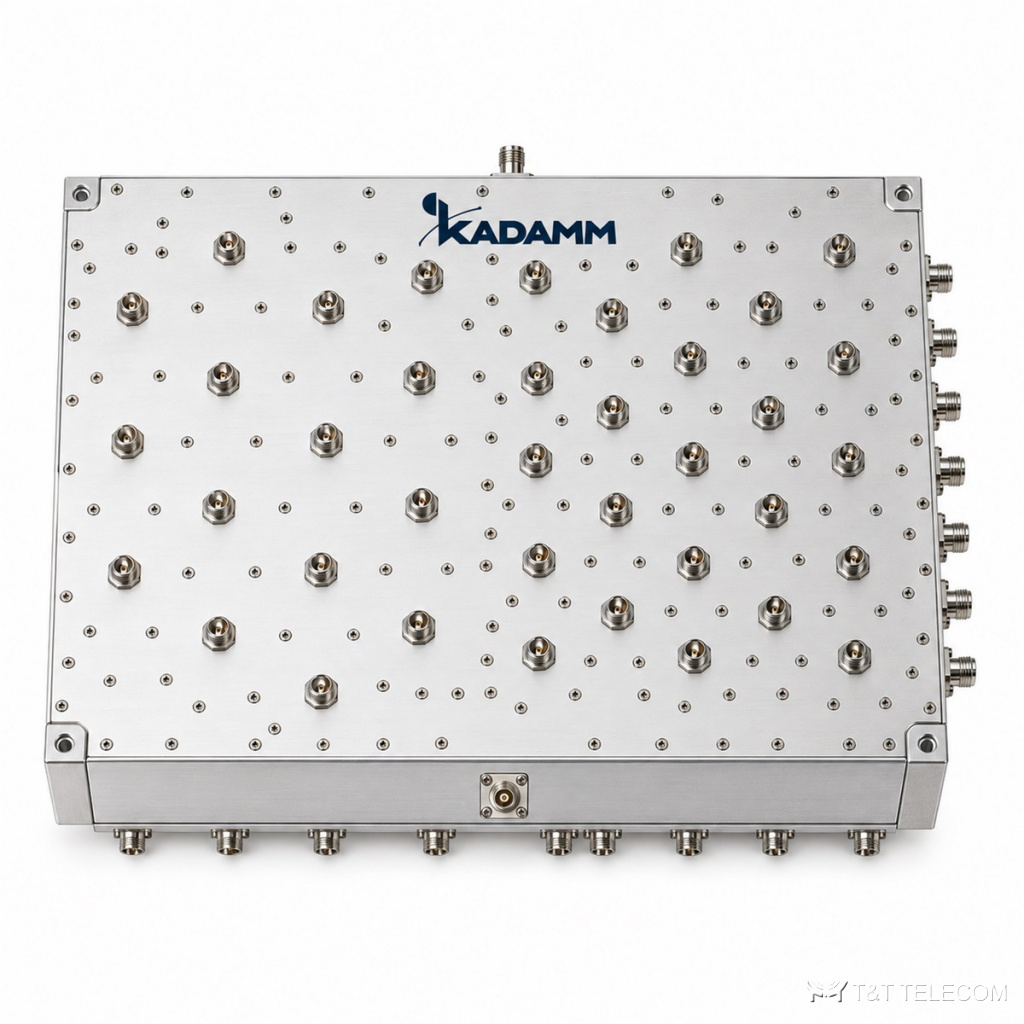

KADAMM КМ-5-09 — фильтр-комбайнер на 832–862 / 880–915 / 1550–1785 / 1920–1980 / 2500–2570 МГц. КМ-5-09 пропускает каждую полосу в свой порт и объединяет их в общий фидер с малыми потерями и высокой развязкой между портами. Параметры КМ-5-09 коротко: потери ≤1,4 дБ; развязка ≥30 дБ; мощность 40 Вт (максимальная); разъёмы SMA.
Где применяют
- Базовые станции: КМ-5-09 позволяет пустить несколько диапазонов через один фидер и одну антенну.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 832–862 + 880–915 + 1550–1785 + 1920–1980 + 2500–2570 МГц |
| Вносимые потери | ≤1,4 дБ |
| Неравномерность в полосе | ≤1,0 дБ |
| Подавление / изоляция | ≥30 дБ |
| КСВН | ≤1,50 |
| Мощность | 40 Вт (максимальная) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка SMA |
| Рабочая температура | −30 … +55 °C |
| Масса | 2 кг |
Артикулы серии
| Артикул | Порты | Потери | Мощность |
|---|---|---|---|
| KADAMM КМ-5-09 | 832–862 + 880–915 + 1550–1785 + 1920–1980 + 2500–2570 МГц | ≤1,4 дБ | 40 Вт |
На что смотреть при выборе
- Полосы КМ-5-09 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 832–862 / 880–915 / 1550–1785 / 1920–1980 / 2500–2570 МГц.
- Развязка между портами КМ-5-09 — ≥30 дБ: передатчики разных диапазонов не мешают друг другу.
- Мощность на входах КМ-5-09 — не выше 40 Вт (максимальная).
- Разъёмы КМ-5-09 — SMA; кабельные сборки подбирают под них заранее.
- Температура эксплуатации КМ-5-09: −30 … +55 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM КМ-5-09 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли через КМ-5-09 разделить диапазоны обратно?
Да, КМ-5-09 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-5-09 отличается от гибридного комбайнера?
Фильтровая схема КМ-5-09 вносит доли децибела потерь (≤1,4 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Какие разъёмы у КМ-5-09?
Sma; другие исполнения — уточняйте при заказе.
