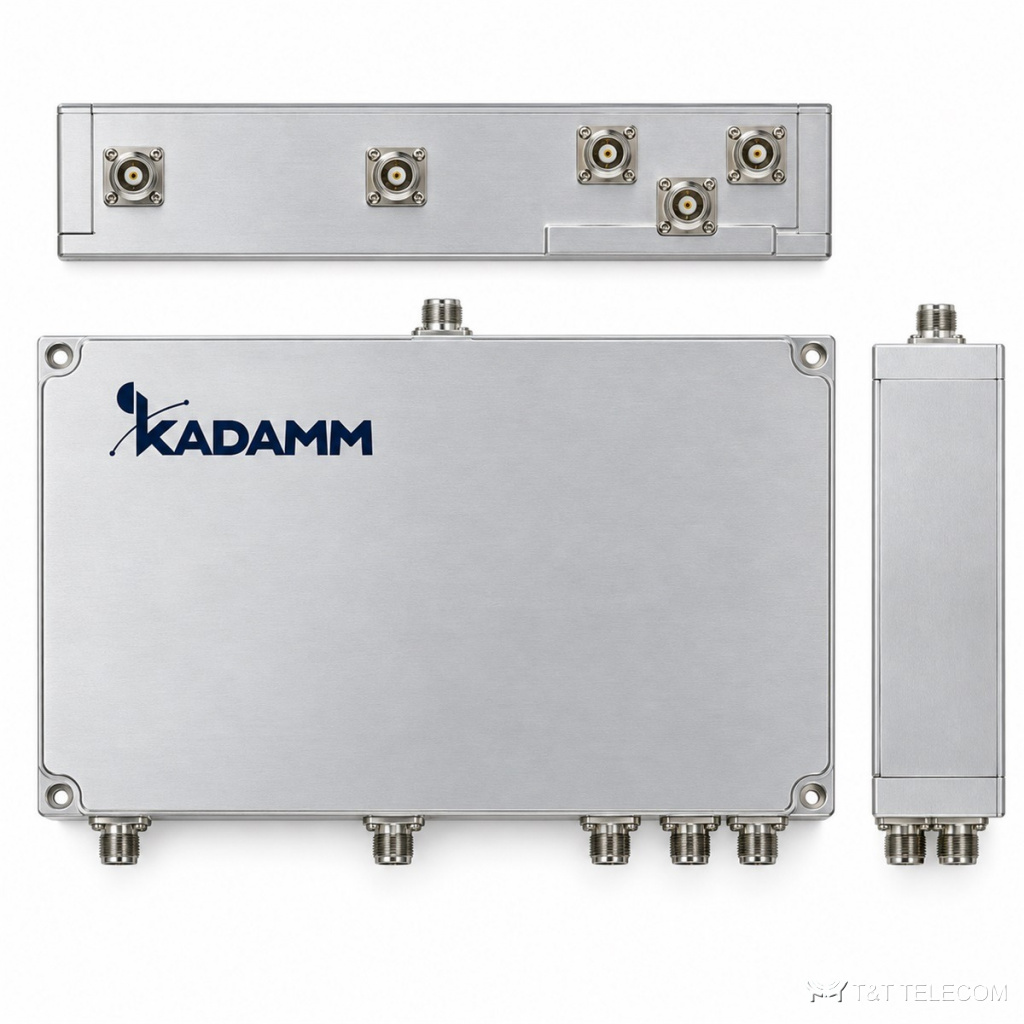

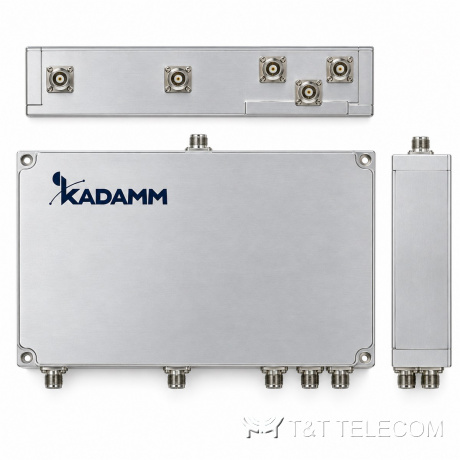

KADAMM КМ-5-08 — фильтр-комбайнер для полос 832–862 / 880–915 / 1710–1785 / 1920–1980 / 2500–2570 МГц. Внутри КМ-5-08 — полосовые фильтры на каждый диапазон и общая согласующая цепь: так несколько систем работают через одну антенну. Параметры КМ-5-08 коротко: потери ≤1,3 дБ (832–862 МГц), ≤1,3 дБ (880–915 МГц), ≤1,0 дБ (1710–1785 МГц), ≤0,8 дБ (1920–1980 МГц), ≤0,8 дБ (2500–2570 МГц); развязка от ≥20 до ≥80 дБ в зависимости от порта и полосы (по запросу); мощность 100 Вт (максимальная); разъёмы SMA.
Для каких систем подходит
- Сокращение числа фидеров на мачте: КМ-5-08 объединяет диапазоны у подножия и разделяет их у антенны.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 832–862 + 880–915 + 1710–1785 + 1920–1980 + 2500–2570 МГц |
| Вносимые потери | ≤1,3 дБ (832–862 МГц), ≤1,3 дБ (880–915 МГц), ≤1,0 дБ (1710–1785 МГц), ≤0,8 дБ (1920–1980 МГц), ≤0,8 дБ (2500–2570 МГц) |
| Неравномерность в полосе | ≤0,6 дБ |
| Подавление / изоляция | от ≥20 до ≥80 дБ в зависимости от порта и полосы (по запросу) |
| КСВН | ≤1,40 |
| Мощность | 100 Вт (максимальная) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка SMA |
| Рабочая температура | −30 … +55 °C |
| Масса | 2,5 кг |
Состав серии
| Артикул | Порты | Потери | Мощность |
|---|---|---|---|
| KADAMM КМ-5-08 | 832–862 + 880–915 + 1710–1785 + 1920–1980 + 2500–2570 МГц | ≤1,3 дБ | 100 Вт |
Подбор под проект
- Полосы КМ-5-08 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 832–862 / 880–915 / 1710–1785 / 1920–1980 / 2500–2570 МГц.
- Для совместной работы систем важна развязка; у КМ-5-08 она от ≥20 до ≥80 дБ в зависимости от порта и полосы (по запросу).
- Мощность на входах КМ-5-08 — не выше 100 Вт (максимальная).
- Под разъёмы КМ-5-08 (SMA) готовят джамперы того же типа.
- Температура эксплуатации КМ-5-08: −30 … +55 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM КМ-5-08 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие разъёмы у КМ-5-08?
Sma; другие исполнения — уточняйте при заказе.
Можно ли через КМ-5-08 разделить диапазоны обратно?
Да, КМ-5-08 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-5-08 отличается от гибридного комбайнера?
Фильтровая схема КМ-5-08 вносит доли децибела потерь (≤1,3 дБ (832–862 МГц), ≤1,3 дБ (880–915 МГц), ≤1,0 дБ (1710–1785 МГц), ≤0,8 дБ (1920–1980 МГц), ≤0,8 дБ (2500–2570 МГц)), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
