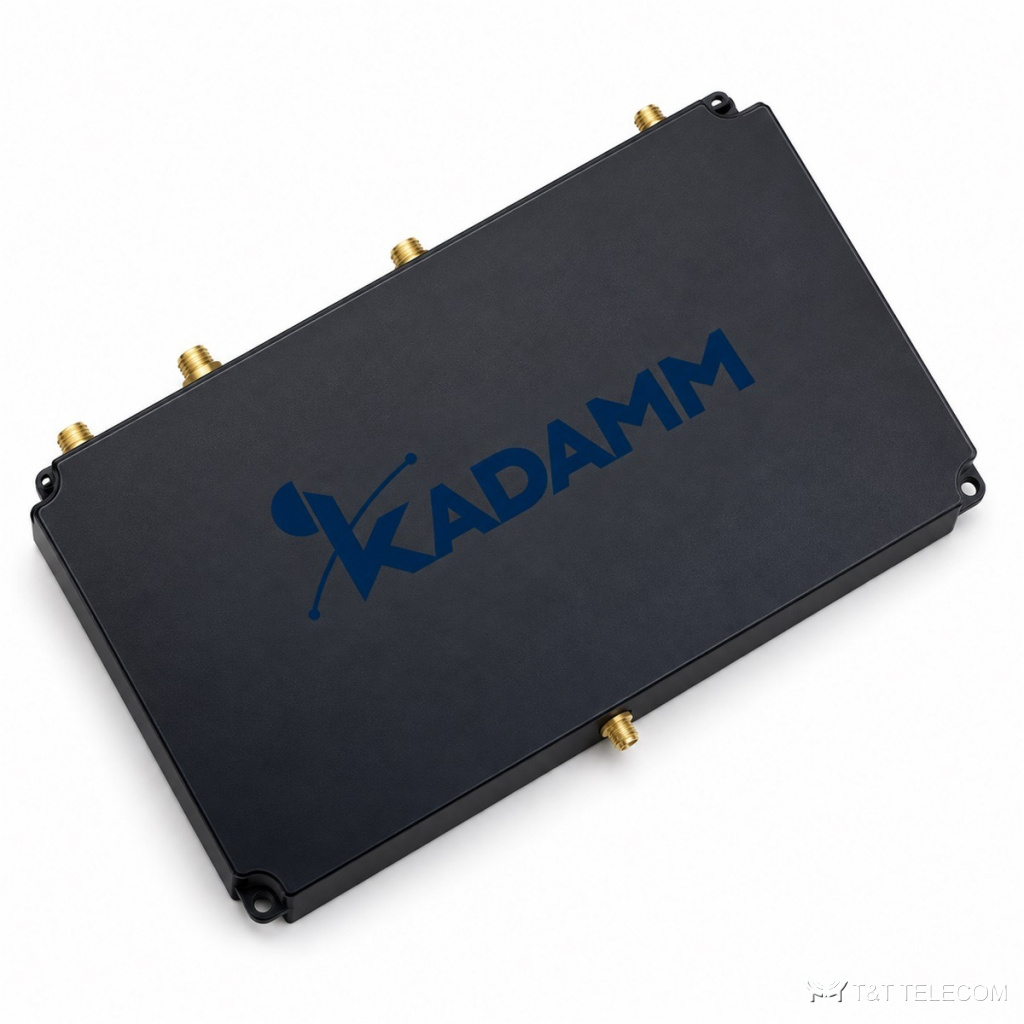

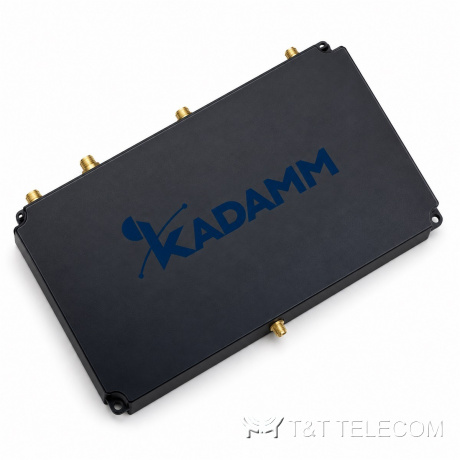

Фильтр-комбайнер пятидиапазонный KADAMM КМ-5-07 — 758–803 / 869–894 / 1930–1990 / 2110–2155 / 2300–2690 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-5-07 — фильтр-комбайнер на 758–803 / 869–894 / 1930–1990 / 2110–2155 / 2300–2690 МГц. Задача КМ-5-07 — свести сигналы разных диапазонов в один кабель или одну антенну, не теряя мощность на деление, как у гибридного комбайнера. Параметры КМ-5-07 коротко: потери ≤1,0 дБ; развязка ≥50 дБ вне полосы порта; мощность 100 Вт (максимальная); разъёмы SMA.
Область применения
- Диапазоны КМ-5-07 подходят для: LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Базовые станции: КМ-5-07 позволяет пустить несколько диапазонов через один фидер и одну антенну.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 758–803 + 869–894 + 1930–1990 + 2110–2155 + 2300–2690 МГц |
| Вносимые потери | ≤1,0 дБ |
| Неравномерность в полосе | ≤0,8 дБ |
| Подавление / изоляция | ≥50 дБ вне полосы порта |
| КСВН | ≤1,40 |
| Мощность | 100 Вт (максимальная) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка SMA |
| Рабочая температура | 0 … +55 °C |
| Масса | 2,5 кг |
Артикулы серии
| Артикул | Порты | Потери | Мощность |
|---|---|---|---|
| KADAMM КМ-5-07 | 758–803 + 869–894 + 1930–1990 + 2110–2155 + 2300–2690 МГц | ≤1,0 дБ | 100 Вт |
На что смотреть при выборе
- Полосы КМ-5-07 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 758–803 / 869–894 / 1930–1990 / 2110–2155 / 2300–2690 МГц.
- Развязка между портами КМ-5-07 — ≥50 дБ вне полосы порта: передатчики разных диапазонов не мешают друг другу.
- Допустимая мощность КМ-5-07 — 100 Вт (максимальная); для нескольких несущих считают сумму.
- Разъёмы КМ-5-07 — SMA; кабельные сборки подбирают под них заранее.
- Температура эксплуатации КМ-5-07: 0 … +55 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM КМ-5-07 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли через КМ-5-07 разделить диапазоны обратно?
Да, КМ-5-07 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-5-07 отличается от гибридного комбайнера?
Фильтровая схема КМ-5-07 вносит доли децибела потерь (≤1,0 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Какие разъёмы у КМ-5-07?
Sma; другие исполнения — уточняйте при заказе.
