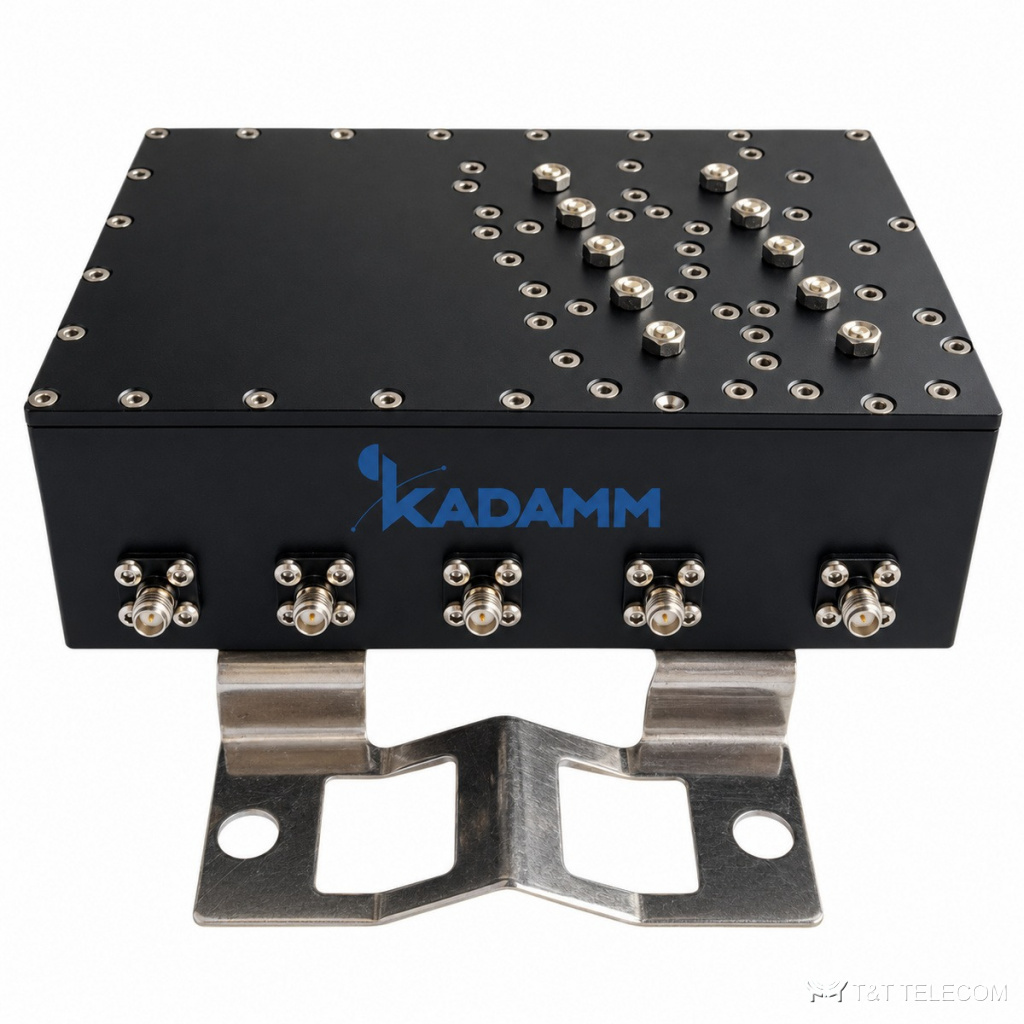

KADAMM КМ-5-06 — фильтр-комбайнер для полос 694–803 / 824–960 / 1710–1880 / 1920–2170 / 2500–2700 МГц. КМ-5-06 пропускает каждую полосу в свой порт и объединяет их в общий фидер с малыми потерями и высокой развязкой между портами. Основное по КМ-5-06: потери ≤0,5 дБ; развязка ≥50 дБ; мощность по запросу, уточняйте у менеджера; разъёмы 7-16 (DIN).
Область применения
- Полосы КМ-5-06 охватывают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2600.
- Базовые станции: КМ-5-06 позволяет пустить несколько диапазонов через один фидер и одну антенну.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 694–803 + 824–960 + 1710–1880 + 1920–2170 + 2500–2700 МГц |
| Вносимые потери | ≤0,5 дБ |
| Развязка между портами | ≥50 дБ |
| КСВН | ≤1,30 |
| Мощность | по запросу, уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка 7-16 |
Состав серии
| Артикул | Порты | Потери | Развязка | Мощность |
|---|---|---|---|---|
| KADAMM КМ-5-06 | 694–803 + 824–960 + 1710–1880 + 1920–2170 + 2500–2700 МГц | ≤0,5 дБ | ≥50 дБ | уточняйте |
Подбор под проект
- Сверьте частоты операторов с полосами КМ-5-06 (694–803 / 824–960 / 1710–1880 / 1920–2170 / 2500–2700 МГц): сигнал вне полосы будет подавлен фильтром.
- Для совместной работы систем важна развязка; у КМ-5-06 она ≥50 дБ.
- Допустимая мощность КМ-5-06 — по запросу, уточняйте у менеджера; для нескольких несущих считают сумму.
- Под разъёмы КМ-5-06 (7-16 (DIN)) готовят джамперы того же типа.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM КМ-5-06 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у КМ-5-06?
7-16 (din); другие исполнения — уточняйте при заказе.
Можно ли через КМ-5-06 разделить диапазоны обратно?
Да, КМ-5-06 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-5-06 отличается от гибридного комбайнера?
Фильтровая схема КМ-5-06 вносит доли децибела потерь (≤0,5 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
