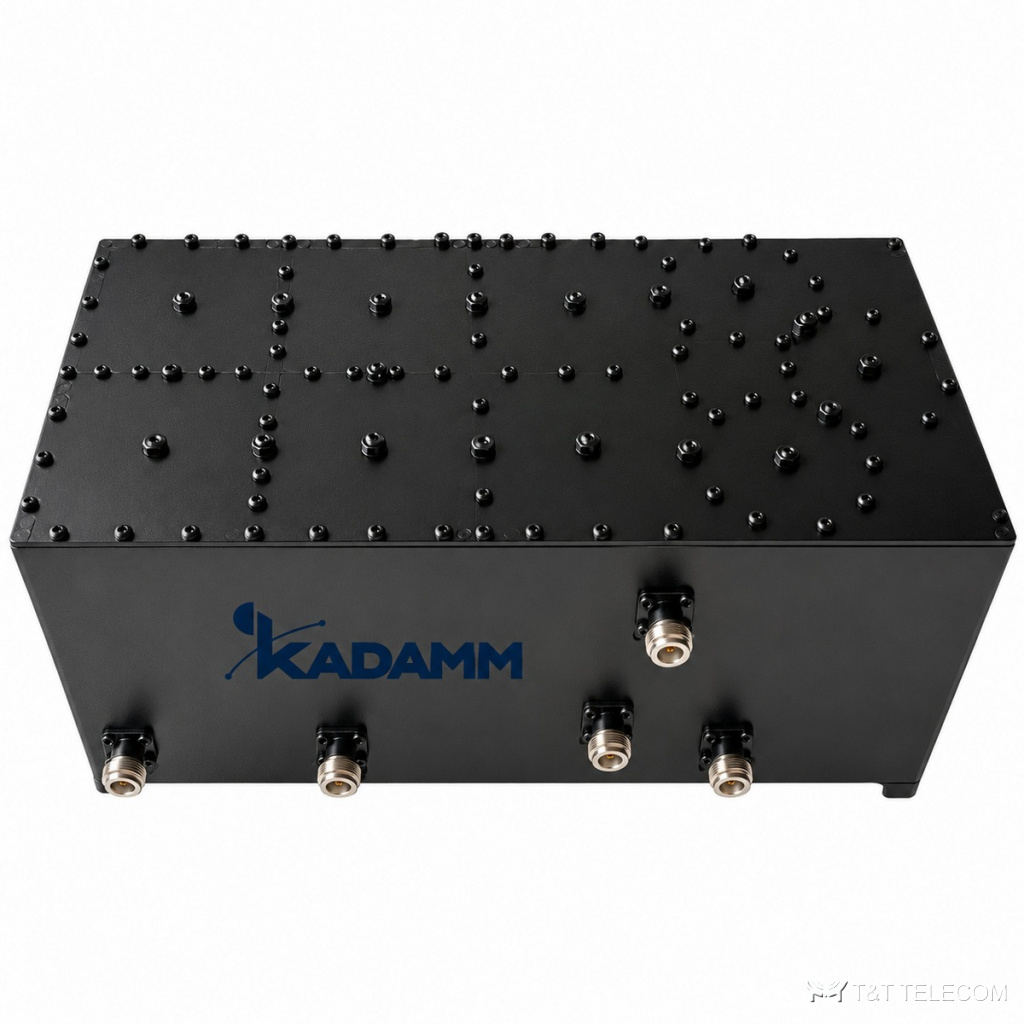

Фильтр-комбайнер пятидиапазонный KADAMM КМ-5-05 — 690–960 / 1710–1880 / 1920–2170 / 2300–2690 / 3300–4000 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-5-05: фильтр-комбайнер, полосы 690–960 / 1710–1880 / 1920–2170 / 2300–2690 / 3300–4000 МГц. КМ-5-05 пропускает каждую полосу в свой порт и объединяет их в общий фидер с малыми потерями и высокой развязкой между портами. Основное по КМ-5-05: потери ≤0,5 дБ; развязка ≥50 дБ; мощность по запросу, уточняйте у менеджера; разъёмы 7-16 (DIN).
Для каких систем подходит
- Через КМ-5-05 проходят LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Сокращение числа фидеров на мачте: КМ-5-05 объединяет диапазоны у подножия и разделяет их у антенны.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 690–960 + 1710–1880 + 1920–2170 + 2300–2690 + 3300–4000 МГц |
| Вносимые потери | ≤0,5 дБ |
| Развязка между портами | ≥50 дБ |
| КСВН | ≤1,25 |
| Мощность | по запросу, уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка 7-16 |
Исполнения и артикулы для заказа
| Артикул | Порты | Потери | Развязка | Мощность |
|---|---|---|---|---|
| KADAMM КМ-5-05 | 690–960 + 1710–1880 + 1920–2170 + 2300–2690 + 3300–4000 МГц | ≤0,5 дБ | ≥50 дБ | уточняйте |
Как подобрать
- Полосы КМ-5-05 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 690–960 / 1710–1880 / 1920–2170 / 2300–2690 / 3300–4000 МГц.
- Для совместной работы систем важна развязка; у КМ-5-05 она ≥50 дБ.
- Мощность на входах КМ-5-05 — не выше по запросу, уточняйте у менеджера.
- Под разъёмы КМ-5-05 (7-16 (DIN)) готовят джамперы того же типа.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM КМ-5-05 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Чем КМ-5-05 отличается от гибридного комбайнера?
Фильтровая схема КМ-5-05 вносит доли децибела потерь (≤0,5 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Какие разъёмы у КМ-5-05?
7-16 (din); другие исполнения — уточняйте при заказе.
Можно ли через КМ-5-05 разделить диапазоны обратно?
Да, КМ-5-05 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
