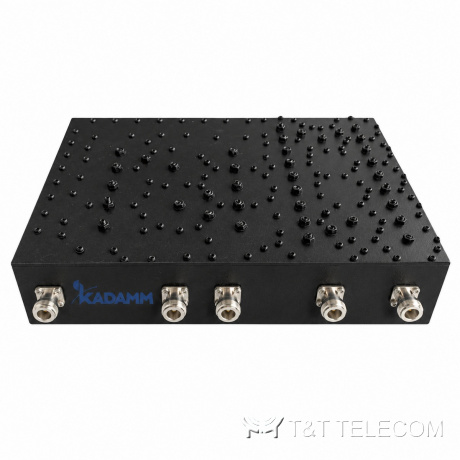

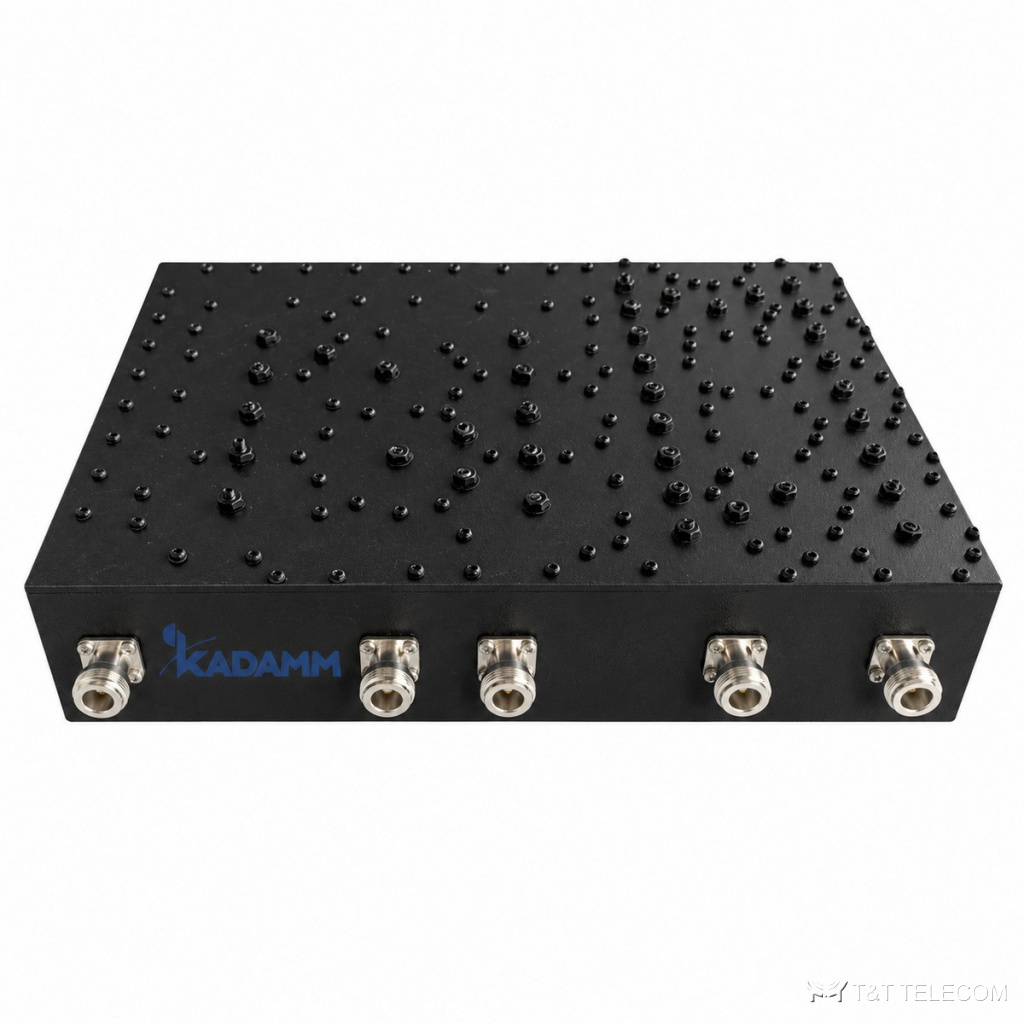

Фильтр-комбайнер пятидиапазонный KADAMM КМ-5-04 — 151–162 / 465–466 / 509,5–510,5 / 788–805 / 806–816 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-5-04 — фильтр-комбайнер для полос 151–162 / 465–466 / 509,5–510,5 / 788–805 / 806–816 МГц. Задача КМ-5-04 — свести сигналы разных диапазонов в один кабель или одну антенну, не теряя мощность на деление, как у гибридного комбайнера. Параметры КМ-5-04 коротко: потери ≤2,5 дБ (151–162 МГц), ≤2,5 дБ (465–466 МГц), ≤2,5 дБ (509,5–510,5 МГц), ≤3,5 дБ (788–805 МГц), ≤3,5 дБ (806–816 МГц); развязка порт 151–162 МГц: ≥50 дБ на DC–50 МГц, ≥40 дБ на 88–108 и 380–440 МГц, ≥50 дБ на 450–520 МГц; порт 465–466 МГц: ≥50 дБ на 450–454 и 480–512 МГц, ≥40 дБ на 460–461 МГц; порт 509,5–510,5 МГц: ≥50 дБ на 450–488 МГц, ≥40 дБ на 506–507,5 МГц; порты 788–805 и 806–816 МГц: ≥50 дБ на 380–512 и 851–861 МГц, ≥60 дБ на 896–960 МГц, ≥15 дБ на стыке полос (805–806 МГц); у всех портов ≥30–40 дБ на 698–960 и 1000–2000 МГц; мощность 30 Вт средняя; разъёмы N; IP60, для помещений.
Для каких систем подходит
- Сокращение числа фидеров на мачте: КМ-5-04 объединяет диапазоны у подножия и разделяет их у антенны.
- Профессиональная радиосвязь от 151 МГц и сотовые диапазоны через одну антенну.
- Монтаж КМ-5-04 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 151–162 + 465–466 + 509,5–510,5 + 788–805 + 806–816 МГц |
| Вносимые потери | ≤2,5 дБ (151–162 МГц), ≤2,5 дБ (465–466 МГц), ≤2,5 дБ (509,5–510,5 МГц), ≤3,5 дБ (788–805 МГц), ≤3,5 дБ (806–816 МГц) |
| Неравномерность в полосе | ≤1,0 дБ |
| Подавление / изоляция | порт 151–162 МГц: ≥50 дБ на DC–50 МГц, ≥40 дБ на 88–108 и 380–440 МГц, ≥50 дБ на 450–520 МГц; порт 465–466 МГц: ≥50 дБ на 450–454 и 480–512 МГц, ≥40 дБ на 460–461 МГц; порт 509,5–510,5 МГц: ≥50 дБ на 450–488 МГц, ≥40 дБ на 506–507,5 МГц; порты 788–805 и 806–816 МГц: ≥50 дБ на 380–512 и 851–861 МГц, ≥60 дБ на 896–960 МГц, ≥15 дБ на стыке полос (805–806 МГц); у всех портов ≥30–40 дБ на 698–960 и 1000–2000 МГц |
| Мощность | 30 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −30 … +60 °C |
| Исполнение | IP60, для помещений |
Исполнения и артикулы для заказа
| Артикул | Порты | Потери | Мощность |
|---|---|---|---|
| KADAMM КМ-5-04 | 151–162 + 465–466 + 509,5–510,5 + 788–805 + 806–816 МГц | ≤3,5 дБ | 30 Вт |
На что смотреть при выборе
- Сверьте частоты операторов с полосами КМ-5-04 (151–162 / 465–466 / 509,5–510,5 / 788–805 / 806–816 МГц): сигнал вне полосы будет подавлен фильтром.
- Для совместной работы систем важна развязка; у КМ-5-04 она порт 151–162 МГц: ≥50 дБ на DC–50 МГц, ≥40 дБ на 88–108 и 380–440 МГц, ≥50 дБ на 450–520 МГц; порт 465–466 МГц: ≥50 дБ на 450–454 и 480–512 МГц, ≥40 дБ на 460–461 МГц; порт 509,5–510,5 МГц: ≥50 дБ на 450–488 МГц, ≥40 дБ на 506–507,5 МГц; порты 788–805 и 806–816 МГц: ≥50 дБ на 380–512 и 851–861 МГц, ≥60 дБ на 896–960 МГц, ≥15 дБ на стыке полос (805–806 МГц); у всех портов ≥30–40 дБ на 698–960 и 1000–2000 МГц.
- Мощность на входах КМ-5-04 — не выше 30 Вт средняя.
- Разъёмы КМ-5-04 — N; кабельные сборки подбирают под них заранее.
- Температура эксплуатации КМ-5-04: −30 … +60 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Степень защиты оболочки | IP60 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM КМ-5-04 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у КМ-5-04?
N; другие исполнения — уточняйте при заказе.
Можно ли через КМ-5-04 разделить диапазоны обратно?
Да, КМ-5-04 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-5-04 отличается от гибридного комбайнера?
Фильтровая схема КМ-5-04 вносит доли децибела потерь (≤2,5 дБ (151–162 МГц), ≤2,5 дБ (465–466 МГц), ≤2,5 дБ (509,5–510,5 МГц), ≤3,5 дБ (788–805 МГц), ≤3,5 дБ (806–816 МГц)), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
