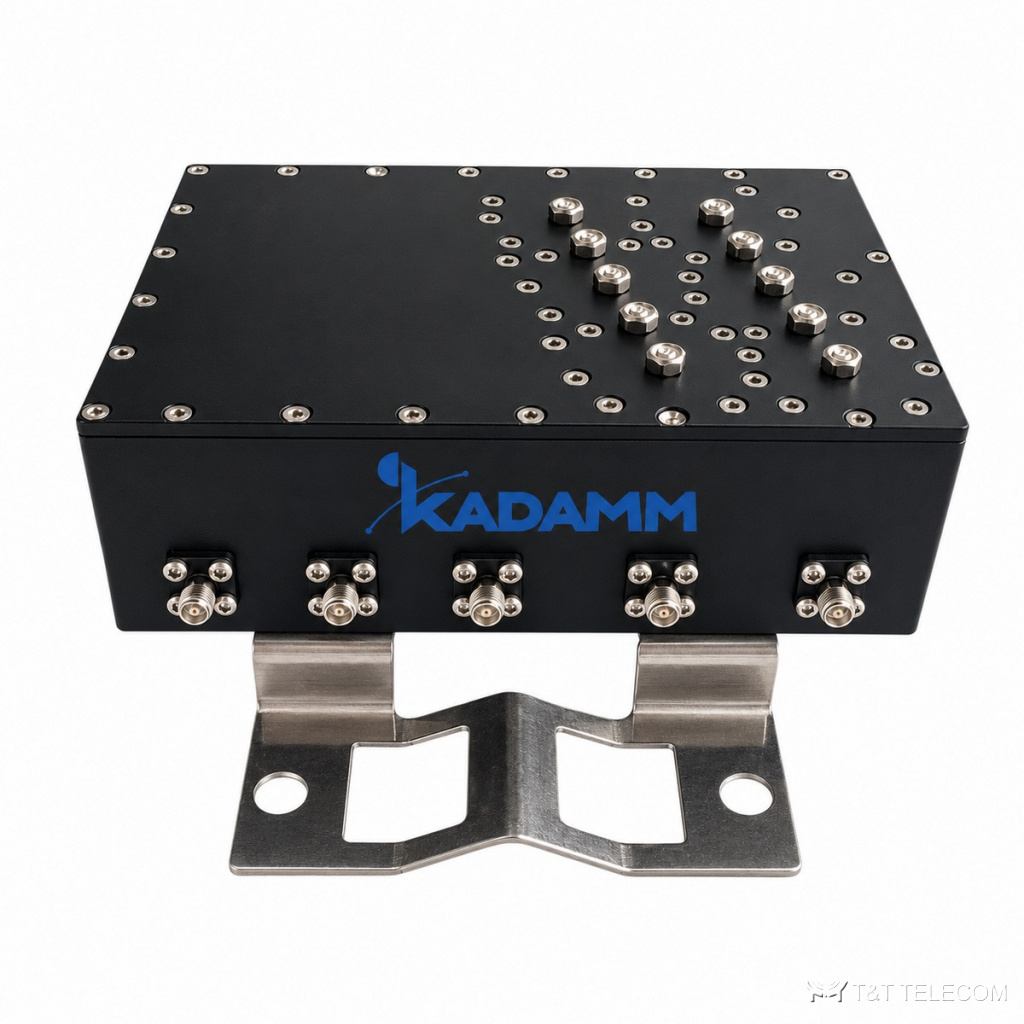

KADAMM КМ-5-03 — фильтр-комбайнер для полос 136–174 / 453–460 / 482–484 / 506–507 / 851–869 МГц. Внутри КМ-5-03 — полосовые фильтры на каждый диапазон и общая согласующая цепь: так несколько систем работают через одну антенну. Параметры КМ-5-03 коротко: потери ≤1,5 дБ; развязка ≥35 дБ; мощность 25 Вт средняя на порт; разъёмы SMA; IP60, для помещений.
Для каких систем подходит
- Через КМ-5-03 проходят УКВ-радиосвязь 136–174 МГц.
- Сокращение числа фидеров на мачте: КМ-5-03 объединяет диапазоны у подножия и разделяет их у антенны.
- Совмещение радиосвязи от 136 МГц с сотовой связью в одном тракте — например, на объектах с собственной радиосетью.
- Монтаж КМ-5-03 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 136–174 + 453–460 + 482–484 + 506–507 + 851–869 МГц |
| Вносимые потери | ≤1,5 дБ |
| Развязка между портами | ≥35 дБ |
| Возвратные потери | ≥20 дБ |
| Мощность | 25 Вт средняя на порт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка SMA |
| Рабочая температура | −20 … +50 °C |
| Исполнение | IP60, для помещений |
| Масса | 0,8 кг |
Состав серии
| Артикул | Порты | Потери | Развязка | Мощность |
|---|---|---|---|---|
| KADAMM КМ-5-03 | 136–174 + 453–460 + 482–484 + 506–507 + 851–869 МГц | ≤1,5 дБ | ≥35 дБ | 25 Вт |
Подбор под проект
- Сверьте частоты операторов с полосами КМ-5-03 (136–174 / 453–460 / 482–484 / 506–507 / 851–869 МГц): сигнал вне полосы будет подавлен фильтром.
- Развязка между портами КМ-5-03 — ≥35 дБ: передатчики разных диапазонов не мешают друг другу.
- Мощность на входах КМ-5-03 — не выше 25 Вт средняя на порт.
- Под разъёмы КМ-5-03 (SMA) готовят джамперы того же типа.
- Температура эксплуатации КМ-5-03: −20 … +50 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Степень защиты оболочки | IP60 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM КМ-5-03 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у КМ-5-03?
Sma; другие исполнения — уточняйте при заказе.
Можно ли через КМ-5-03 разделить диапазоны обратно?
Да, КМ-5-03 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-5-03 отличается от гибридного комбайнера?
Фильтровая схема КМ-5-03 вносит доли децибела потерь (≤1,5 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
