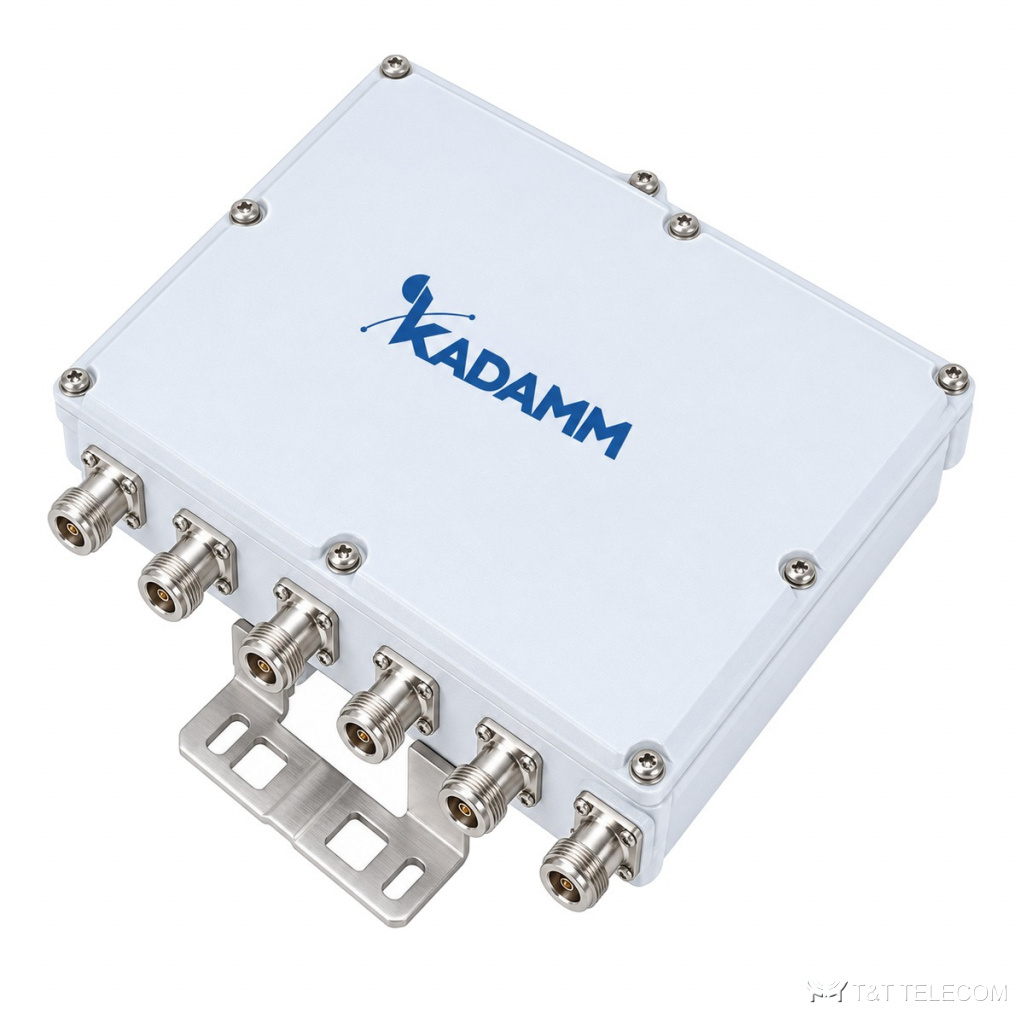

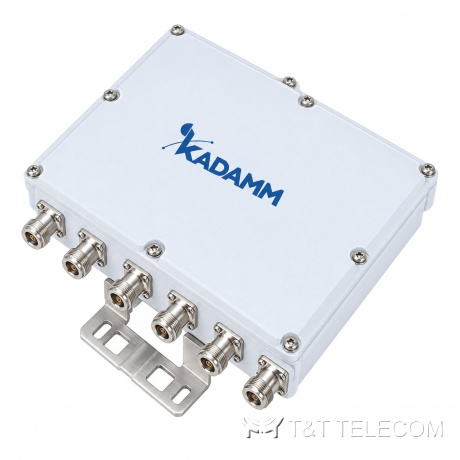

Фильтр-комбайнер пятидиапазонный KADAMM КМ-5-02 — 698–960 / 1710–1880 / 1920–2170 / 2300–2700 / 3300–3800 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-5-02 — фильтр-комбайнер для полос 698–960 / 1710–1880 / 1920–2170 / 2300–2700 / 3300–3800 МГц. Задача КМ-5-02 — свести сигналы разных диапазонов в один кабель или одну антенну, не теряя мощность на деление, как у гибридного комбайнера. Параметры КМ-5-02 коротко: потери ≤0,4 дБ; развязка ≥50 дБ; PIM3 ≤−160 дБн; мощность ≤200 / 2000 Вт; разъёмы 4.3-10; IP65.
Область применения
- Диапазоны КМ-5-02 подходят для: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Сокращение числа фидеров на мачте: КМ-5-02 объединяет диапазоны у подножия и разделяет их у антенны.
- Монтаж КМ-5-02 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 698–960 + 1710–1880 + 1920–2170 + 2300–2700 + 3300–3800 МГц |
| Вносимые потери | ≤0,4 дБ |
| Развязка между портами | ≥50 дБ |
| Возвратные потери | ≥19 дБ |
| PIM3 | ≤−160 dBc |
| Средняя / пиковая мощность | ≤200 / 2000 Вт |
| DC/AISG | по схеме исполнения |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Габариты (одиночный) | 245×154×60 мм |
| Вес (одиночный) | 3,0 кг |
| Сдвоенное исполнение | — |
| Грозозащита | 8 кА |
| Монтаж | настенный / внутрь шкафа |
| Температура эксплуатации | −40…+65 °C |
| Исполнение | IP65 |
Как подобрать
- Сверьте частоты операторов с полосами КМ-5-02 (698–960 / 1710–1880 / 1920–2170 / 2300–2700 / 3300–3800 МГц): сигнал вне полосы будет подавлен фильтром.
- Для совместной работы систем важна развязка; у КМ-5-02 она ≥50 дБ.
- Допустимая мощность КМ-5-02 — ≤200 / 2000 Вт; для нескольких несущих считают сумму.
- Интермодуляция КМ-5-02: PIM3 ≤−160 дБн.
- Проход постоянного тока и AISG у КМ-5-02: по схеме исполнения.
- Под разъёмы КМ-5-02 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации КМ-5-02: −40…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 (мультиплексер на основе частотно-избирательных цепей) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM КМ-5-02 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Можно ли через КМ-5-02 разделить диапазоны обратно?
Да, КМ-5-02 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-5-02 отличается от гибридного комбайнера?
Фильтровая схема КМ-5-02 вносит доли децибела потерь (≤0,4 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Пройдёт ли через КМ-5-02 питание мачтового усилителя?
Проход постоянного тока и AISG: по схеме исполнения.
