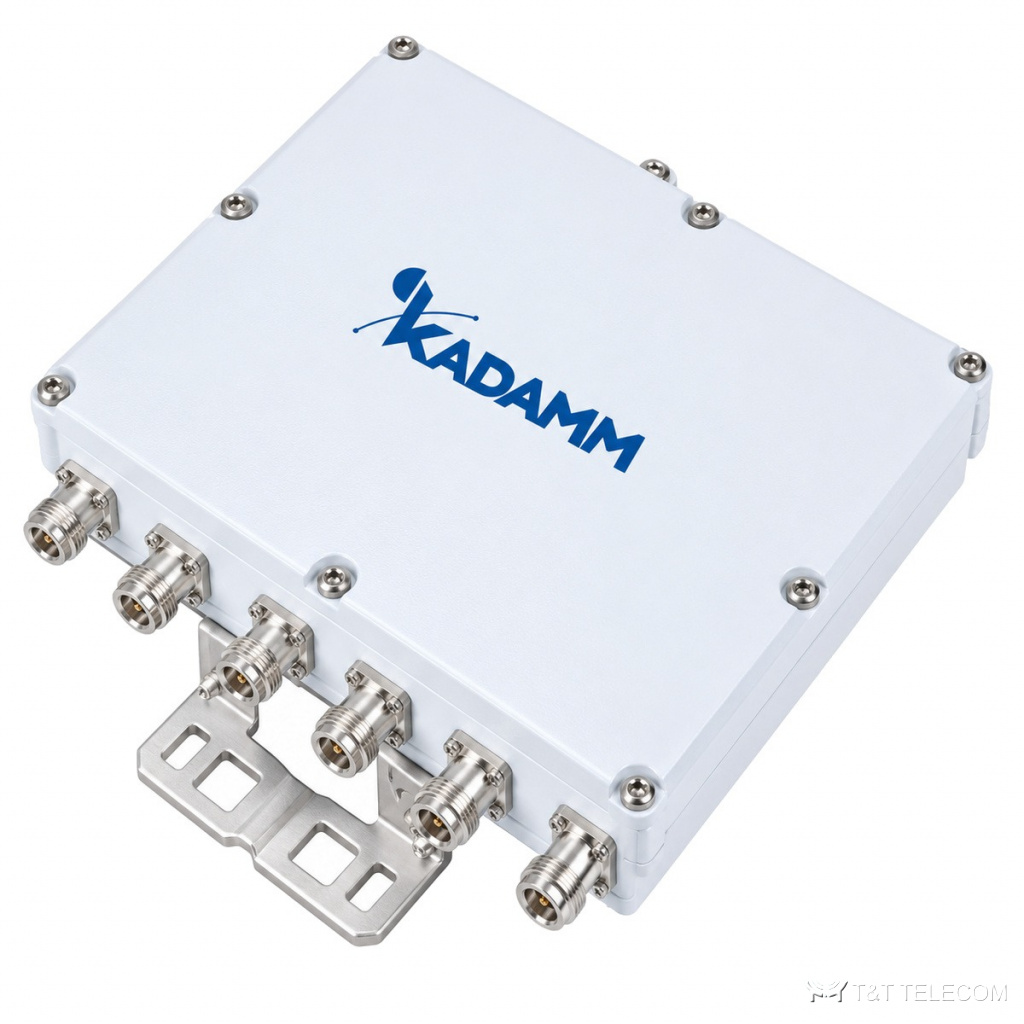

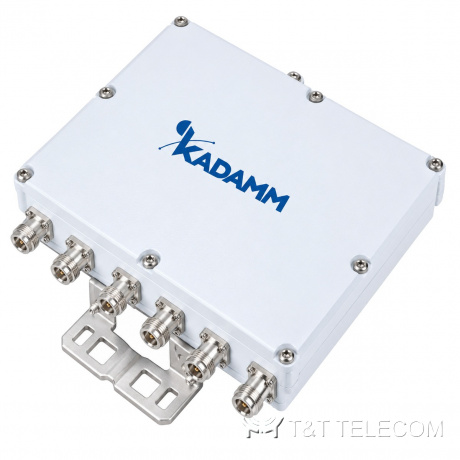

Фильтр-комбайнер пятидиапазонный KADAMM КМ-5-01 — 600–960 / 1710–1880 / 1920–2170 / 2300–2400 / 2500–2700 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-5-01: фильтр-комбайнер, полосы 600–960 / 1710–1880 / 1920–2170 / 2300–2400 / 2500–2700 МГц. Задача КМ-5-01 — свести сигналы разных диапазонов в один кабель или одну антенну, не теряя мощность на деление, как у гибридного комбайнера. Параметры КМ-5-01 коротко: потери ≤0,4 дБ; развязка ≥50 дБ (P1), ≥70 дБ (P2–P5); PIM3 ≤−160 дБн; мощность ≤250 / 1200 Вт; разъёмы 4.3-10 и 7-16 (DIN); IP67.
Для каких систем подходит
- Полосы КМ-5-01 охватывают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, LTE-2600.
- Базовые станции: КМ-5-01 позволяет пустить несколько диапазонов через один фидер и одну антенну.
- Монтаж КМ-5-01 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 600–960 + 1710–1880 + 1920–2170 + 2300–2400 + 2500–2700 МГц |
| Вносимые потери | ≤0,4 дБ |
| Развязка между портами | ≥50 дБ (P1), ≥70 дБ (P2–P5) |
| Возвратные потери | ≥19 дБ (КСВН 1,25) |
| PIM3 | ≤−160 dBc |
| Средняя / пиковая мощность | ≤250 / 1200 Вт |
| DC/AISG | P1–P4 нет прохода, P5 проход |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 / 7-16 female |
| Габариты (одиночный) | 289×206×55 мм |
| Вес (одиночный) | 4,5 кг |
| Сдвоенное исполнение | — |
| Грозозащита | 8 кА |
| Монтаж | труба / стена (хомуты) |
| Температура эксплуатации | −20…+65 °C |
| Исполнение | IP67 |
Как подобрать
- Полосы КМ-5-01 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 600–960 / 1710–1880 / 1920–2170 / 2300–2400 / 2500–2700 МГц.
- Развязка между портами КМ-5-01 — ≥50 дБ (P1), ≥70 дБ (P2–P5): передатчики разных диапазонов не мешают друг другу.
- Мощность на входах КМ-5-01 — не выше ≤250 / 1200 Вт.
- В общих трактах операторов важен PIM3 — у КМ-5-01 он ≤−160 дБн.
- Питание мачтовых усилителей и RET через КМ-5-01: P1–P4 нет прохода, P5 проход.
- Разъёмы КМ-5-01 — 4.3-10 и 7-16 (DIN); кабельные сборки подбирают под них заранее.
- Температура эксплуатации КМ-5-01: −20…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 (мультиплексер на основе частотно-избирательных цепей) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM КМ-5-01 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Пройдёт ли через КМ-5-01 питание мачтового усилителя?
Проход постоянного тока и AISG: P1–P4 нет прохода, P5 проход.
Какие разъёмы у КМ-5-01?
4.3-10 и 7-16 (din); другие исполнения — уточняйте при заказе.
Можно ли через КМ-5-01 разделить диапазоны обратно?
Да, КМ-5-01 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
