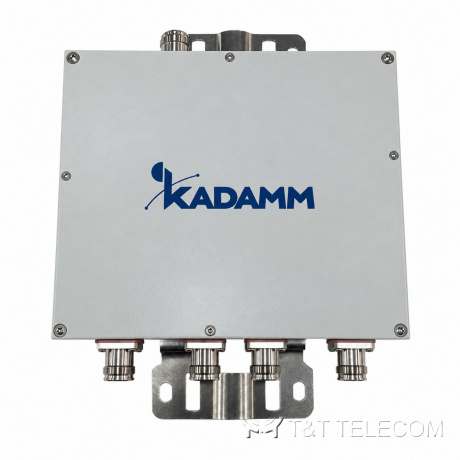

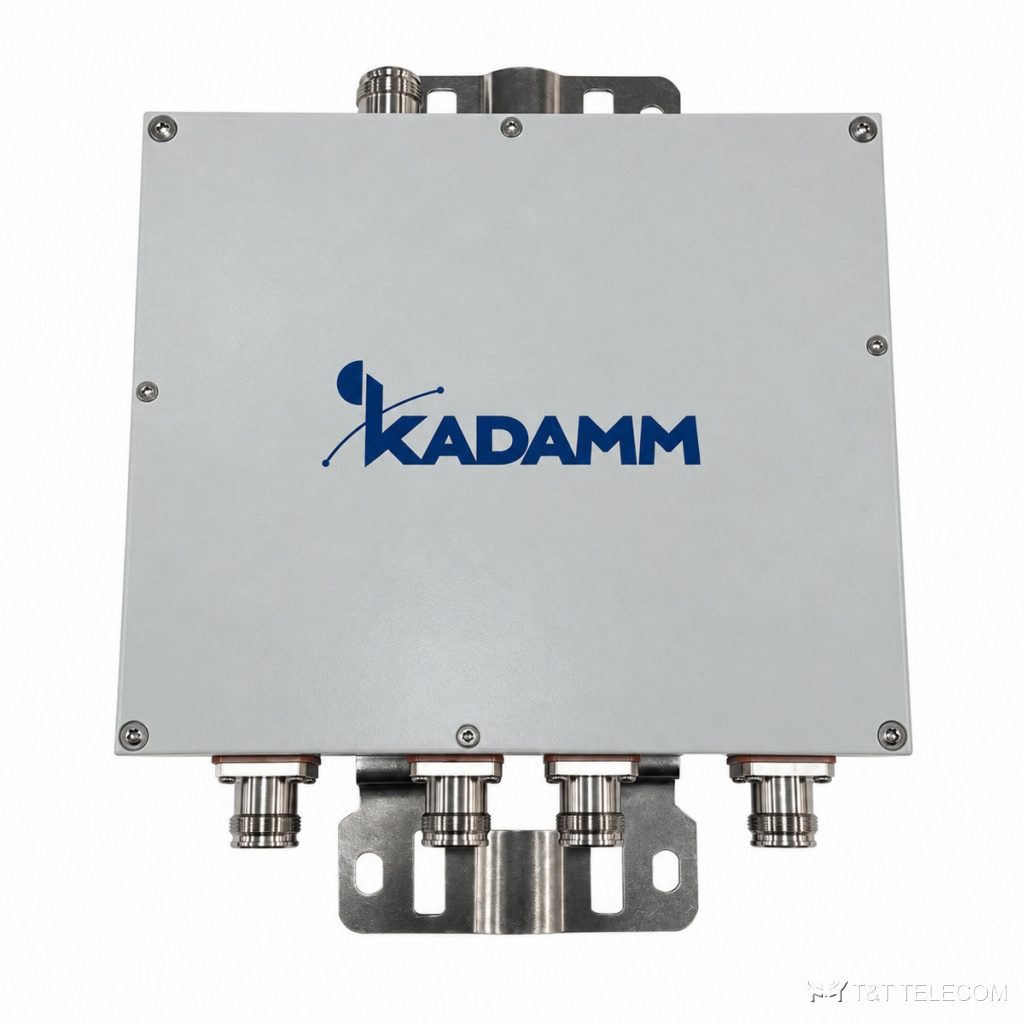

Комбайнер KADAMM КМ-4-18 — 380–960 / 1427–1880 / 1920–2200 / 2300–2690 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-4-18 — четырёхпортовый комбайнер, где нижний порт 380–960 МГц объединяет радиосвязь TETRA / DMR и нижние сотовые полосы, а три верхних — 1427–1880, 1920–2200 и 2300–2690 МГц. Мощность до 200 Вт, потери до 0,6 дБ, развязка от 40 дБ, КСВН до 1,3, PIM3 до −153 дБн. Корпус 208 × 199 × 49 мм, разъёмы 4.3-10.
Принцип работы и конструкция
КМ-4-18 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-4-18 — 380–960 / 1427–1880 / 1920–2200 / 2300–2690 МГц, в неё попадают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800.
Пассивная интермодуляция КМ-4-18 — не более −153 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери. КСВН КМ-4-18 — не более 1,3: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход КМ-4-18 — 200 Вт. Разъёмы КМ-4-18: 4.3-10 (розетка).
Вносимые потери КМ-4-18 — не более 0,6 дБ. Выходов: 4. Развязка между портами не менее 40 дБ. Конструкция КМ-4-18: габариты 208 × 199 × 49 мм; работает при −45…+65 °C.
Где применяют
- DAS, где радиосвязь и сотовая сеть идут по общей кабельной системе.
- Объекты с L-диапазоном, 2100 и LTE 2300 / 2600.
- Тракты до 200 Вт.
- Объединение нескольких диапазонов на одну антенну или фидер (КМ-4-18).
- Распределённые системы покрытия зданий — КМ-4-18.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 380–960 / 1427–1880 / 1920–2200 / 2300–2690 МГц |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−153 дБн |
| Вносимые потери | ≤ 0,6 дБ |
| Развязка / подавление | ≥40 дБ |
| КСВН | ≤ 1,3 |
Исполнения
| Артикул | Полосы портов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM КМ-4-18 | 380–960 / 1427–1880 / 1920–2200 / 2300–2690 | 380–960 / 1427–1880 / 1920–2200 / 2300–2690 | ≤ 200 Вт | ≤ 1,3 | ≤−153 дБн | 4.3-10 (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | 208 × 199 × 49 мм |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −45…+65 °C |
Как подобрать КМ-4-18
- Нижний порт широкий — 380–960 МГц: радиосвязь и 800 / 900 МГц вместе.
- Развязка 40 дБ — сверьте с требованиями оборудования.
- Разъёмы 4.3-10 (розетка).
- Суммарная мощность передатчиков на входе КМ-4-18 — не выше 200 Вт, с запасом на пиковые значения.
- Если на КМ-4-18 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −153 дБн), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM КМ-4-18 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −153 дБн?
Чем ниже это значение у КМ-4-18, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
Что означает КСВН не более 1,3?
Доля отражённой мощности при таком КСВН у КМ-4-18 — не больше 1,7 %, остальное уходит в антенну.
