Комбайнер KADAMM КМ-4-1730/1880 — 1730–1750 / 1765–1785 / 1825–1845 / 1860–1880 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

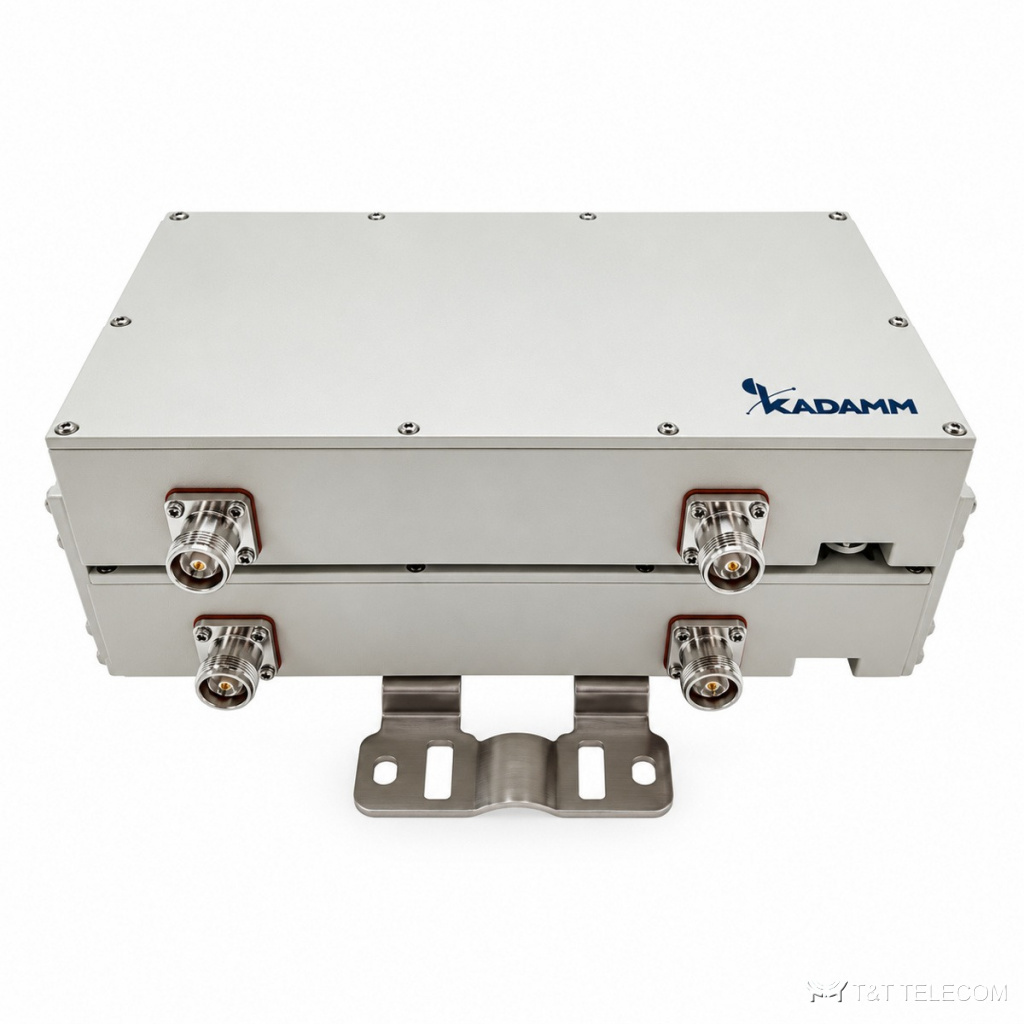

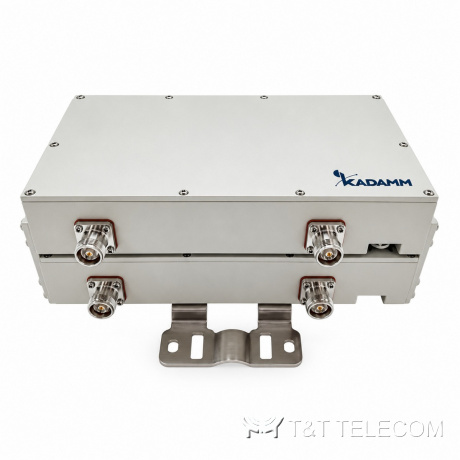

KADAMM КМ-4-1730/1880 — канальный комбайнер на четыре участка полосы 1800 МГц шириной по 20 МГц: 1730–1750, 1765–1785, 1825–1845 и 1860–1880 МГц. Потери менее 0,5 дБ в каждом канале, развязка более 30 дБ, КСВН менее 1,25, PIM3 до −160 дБн, мощность до 100 Вт на канал. Корпус 287 × 171 × 218 мм, около 5 кг.
Устройство и принцип работы
КМ-4-1730/1880 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-4-1730/1880 — 1730–1750 / 1765–1785 / 1825–1845 / 1860–1880 МГц. Пассивная интермодуляция КМ-4-1730/1880 — не более −160 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери.
КСВН КМ-4-1730/1880 — менее 1,25: обратно отражается не больше 1,2 % подводимой мощности. Допустимая мощность на вход КМ-4-1730/1880 — 100 Вт. Разъёмы КМ-4-1730/1880: 4.3-10 (розетка). Выходов: 4. Развязка между портами более 30 (1730–1750 / 1765–1785 / 1825–1845 / 1860–1880 МГц) дБ.
Конструкция КМ-4-1730/1880: габариты 287 × 171 × 218 мм; масса около 5 кг; защита IP66; работает при −40…+65 °C.
Где применяют
- Совместная работа двух операторов или двух систем в полосе 1800 МГц на общей антенне.
- Раздельные каналы приёма и передачи 1800 МГц.
- Сайты с ограниченным числом фидеров.
- Объединение нескольких диапазонов на одну антенну или фидер — КМ-4-1730/1880.
- Для КМ-4-1730/1880: распределённые системы покрытия зданий.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 1730–1750 / 1765–1785 / 1825–1845 / 1860–1880 МГц |
| Мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−160 дБн |
| Вносимые потери | менее 0,5 дБ (1730–1750 МГц) / менее 0,5 дБ (1825–1845 МГц) менее 0,5 дБ (1765–1785 МГц) / менее 0,5 дБ (1860–1880 МГц) |
| Развязка / подавление | более 30 дБ (1730–1750 / 1765–1785 / 1825–1845 / 1860–1880 МГц) |
| КСВН | менее 1,25 |
Исполнения
| Артикул | Полосы портов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM КМ-4-1730/1880 | 1730–1750 / 1765–1785 / 1825–1845 / 1860–1880 | 1730–1750 / 1765–1785 / 1825–1845 / 1860–1880 | менее 100 Вт / менее 100 Вт / менее 100 Вт / менее 100 Вт | менее 1,25 | ≤−160 дБн | 4.3-10 (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | 287 × 171 × 218 мм |
| Масса | около 5 кг |
| Температура эксплуатации | −40…+65 °C |
| Степень защиты | IP66 |
Как подобрать КМ-4-1730/1880
- Каналы фиксированные — проверьте частоты операторов.
- Мощность до 100 Вт на канал.
- Разъёмы 4.3-10 (розетка).
- Суммарная мощность передатчиков на входе КМ-4-1730/1880 — не выше 100 Вт, с запасом на пиковые значения.
- Если на КМ-4-1730/1880 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −160 дБн), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM КМ-4-1730/1880 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −160 дБн?
Чем ниже это значение у КМ-4-1730/1880, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
Что означает КСВН менее 1,25?
Доля отражённой мощности при таком КСВН у КМ-4-1730/1880 — не больше 1,2 %, остальное уходит в антенну.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM КМ-4-1730/1880 — техническое описание 191.58 КБ
