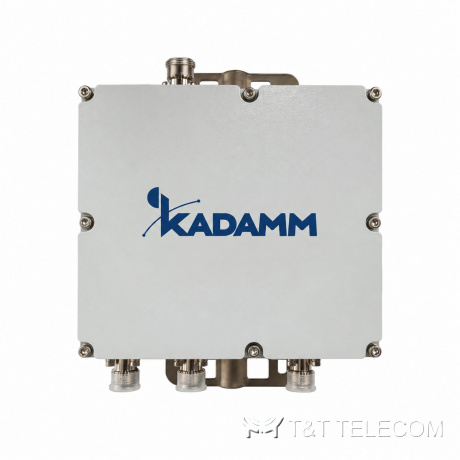

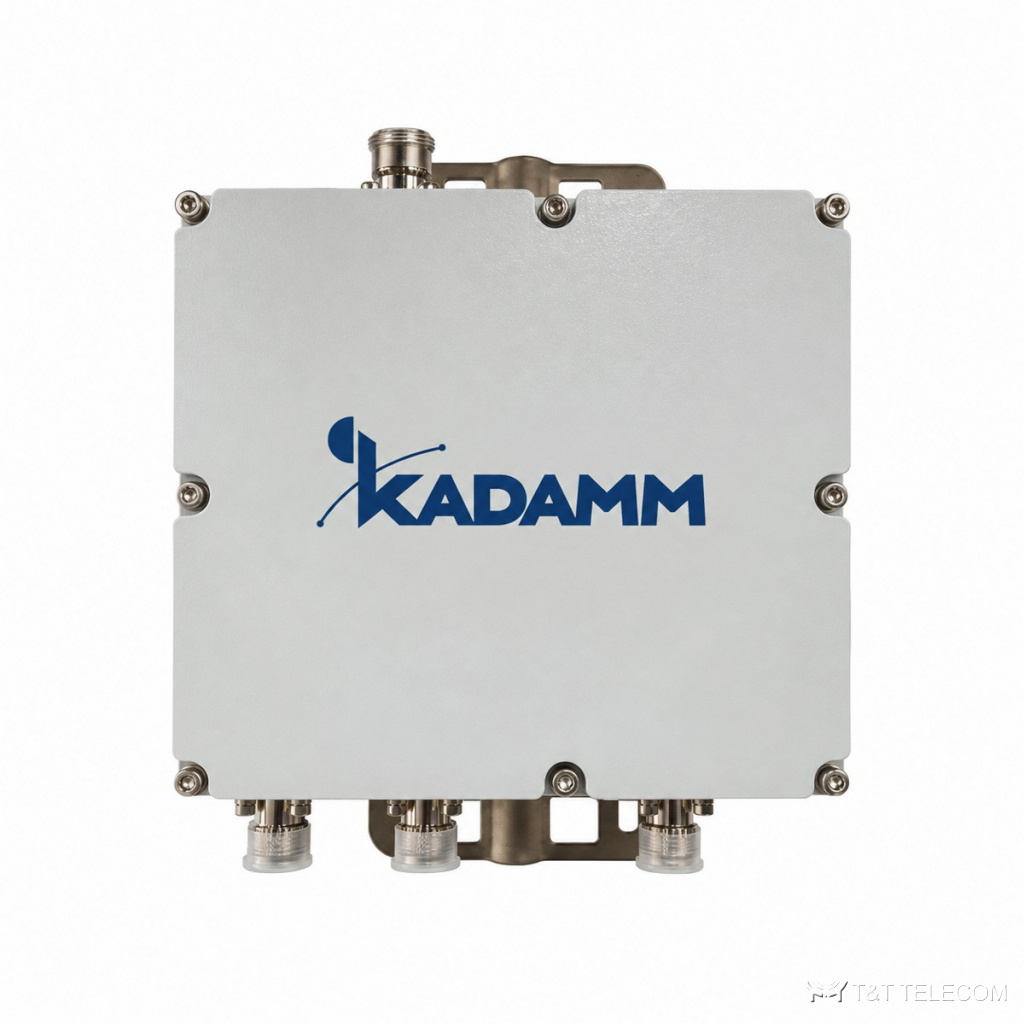

Комбайнер KADAMM КМ-4-17 — 698–960 / 1410–1880 / 1920–2690 / 3300–3800 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-4-17 — мощный четырёхдиапазонный комбайнер на 300 Вт: порты 698–960, 1410–1880, 1920–2690 и 3300–3800 МГц. Потери менее 0,5 дБ, развязка более 50 дБ, КСВН до 1,3, PIM3 до −155 дБн. Корпус 215 × 195 × 52 мм, разъёмы N, 4.3-10 или 7/16 DIN.
Принцип работы и конструкция
КМ-4-17 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-4-17 — 698–960 / 1410–1880 / 1920–2690 / 3300–3800 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Пассивная интермодуляция КМ-4-17 — не более −155 дБн при 2 × 43 дБм; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери. КСВН КМ-4-17 — не более 1,3: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход КМ-4-17 — 300 Вт. Разъёмы КМ-4-17: N или 4.3-10 или 7/16 DIN (розетка).
Вносимые потери КМ-4-17 — менее 0,5 дБ. Выходов: 4. Развязка между портами более 50 дБ. Конструкция КМ-4-17: габариты 215 × 195 × 52 мм; защита IP67; работает при −40…+65 °C.
Где применяют
- Сайты с сотовыми полосами, L-диапазоном и 5G NR 3,5 ГГц.
- Мощные тракты базовых станций.
- Модернизация площадок под 5G без новых фидеров.
- Объединение нескольких диапазонов на одну антенну или фидер (КМ-4-17).
- Для КМ-4-17: распределённые системы покрытия зданий.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 698–960 / 1410–1880 / 1920–2690 / 3300–3800 МГц |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−155 дБн при 2 × 43 дБм |
| КСВН | ≤1,3 |
| Развязка / подавление | более 50 дБ |
| Вносимые потери | менее 0,5 дБ |
Исполнения
| Артикул | Полосы портов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM КМ-4-17 | 698–960 / 1410–1880 / 1920–2690 / 3300–3800 | 698–960 / 1410–1880 / 1920–2690 / 3300–3800 | 300 Вт | ≤1,3 | ≤−155 дБн при 2 × 43 дБм | N или 4.3-10 или 7/16 DIN (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N или 4.3-10 или 7/16 DIN (розетка) |
| Габариты | 215 × 195 × 52 мм |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −40…+65 °C |
| Степень защиты | IP67 |
Как подобрать КМ-4-17
- Тип разъёмов выбирают при заказе.
- Мощность 300 Вт.
- Второй порт начинается с 1410 МГц и захватывает L-диапазон.
- Суммарная мощность передатчиков на входе КМ-4-17 — не выше 300 Вт, с запасом на пиковые значения.
- Если на КМ-4-17 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −155 дБн при 2 × 43 дБм), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM КМ-4-17 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −155 дБн при 2 × 43 дБм?
Чем ниже это значение у КМ-4-17, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
Что означает КСВН не более 1,3?
Доля отражённой мощности при таком КСВН у КМ-4-17 — не больше 1,7 %, остальное уходит в антенну.
