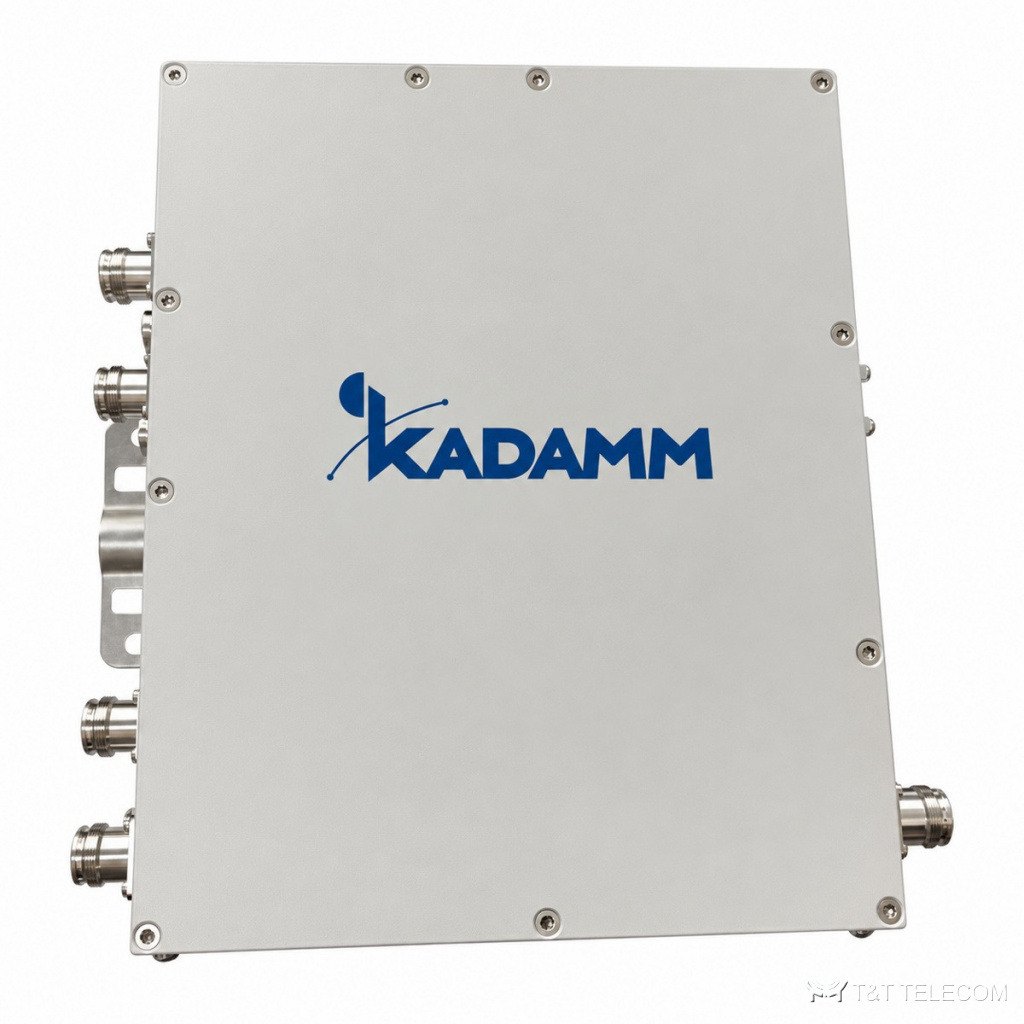

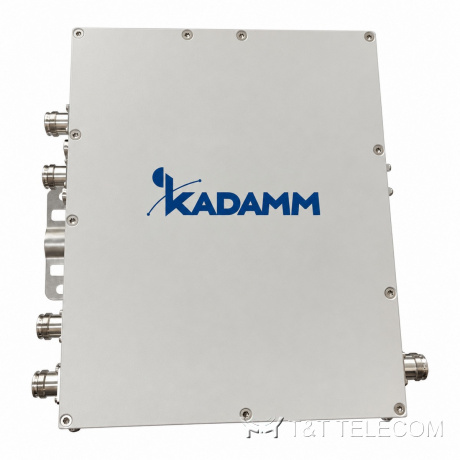

Комбайнер KADAMM КМ-4-16 — 703–788 / 791–862 / 880–960 / 1710–2170 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-4-16 — комбайнер на четыре порта, который разделяет LTE 700 и LTE 800: порты 703–788, 791–862, 880–960 и 1710–2170 МГц. Между верхним портом и остальными развязка от 80 дБ, между нижними — от 30 дБ. Мощность 100 Вт, PIM3 до −160 дБн, корпус 234 × 288 × 119 мм, разъёмы 4.3-10.
Принцип работы и конструкция
КМ-4-16 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-4-16 — 703–788 / 791–862 / 880–960 / 1710–2170 МГц, в неё попадают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Пассивная интермодуляция КМ-4-16 — не более −160 дБн при 2 × 43 дБм; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери. Допустимая мощность на вход КМ-4-16 — 100 Вт. Разъёмы КМ-4-16: 4.3-10 (розетка).
Вносимые потери КМ-4-16 — не более 1,8 дБ (703–788 и 791–862 МГц), не более 0,5 дБ (остальные порты). Выходов: 4. Развязка между портами не менее 30 между портами 1, 2 и 3; не менее 80 между портом 4 и остальными дБ. Конструкция КМ-4-16: габариты 234 × 288 × 119 мм; защита IP67; работает при −30…+65 °C.
Где применяют
- Сайты, где полосы 700, 800 и 900 МГц работают от разного оборудования.
- Многооператорные DAS с жёсткими требованиями к PIM.
- Сведение четырёх систем в один фидер.
- Для КМ-4-16: объединение нескольких диапазонов на одну антенну или фидер.
- Распределённые системы покрытия зданий — КМ-4-16.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 703–788 / 791–862 / 880–960 / 1710–2170 МГц |
| Мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | ≤1,8 дБ (703–788 и 791–862 МГц), ≤0,5 дБ (остальные порты) |
| Возвратные потери | не менее 18 дБ |
| Развязка / подавление | ≥30 дБ между портами 1, 2 и 3; ≥80 дБ между портом 4 и остальными |
| PIM3 | ≤−160 дБн при 2 × 43 дБм |
Исполнения
| Артикул | Полосы портов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM КМ-4-16 | 703–788 / 791–862 / 880–960 / 1710–2170 | 703–788 / 791–862 / 880–960 / 1710–2170 | 100 Вт | возвратные потери не менее 18 дБ | ≤−160 дБн при 2 × 43 дБм | 4.3-10 (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | 234 × 288 × 119 мм |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −30…+65 °C |
| Степень защиты | IP67 |
Как подобрать КМ-4-16
- Потери в портах 700 и 800 МГц до 1,8 дБ — из-за узкого зазора между полосами; в остальных — до 0,5 дБ.
- Мощность до 100 Вт.
- Разъёмы 4.3-10 (розетка).
- Суммарная мощность передатчиков на входе КМ-4-16 — не выше 100 Вт, с запасом на пиковые значения.
- Если на КМ-4-16 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −160 дБн при 2 × 43 дБм), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM КМ-4-16 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −160 дБн при 2 × 43 дБм?
Чем ниже это значение у КМ-4-16, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
