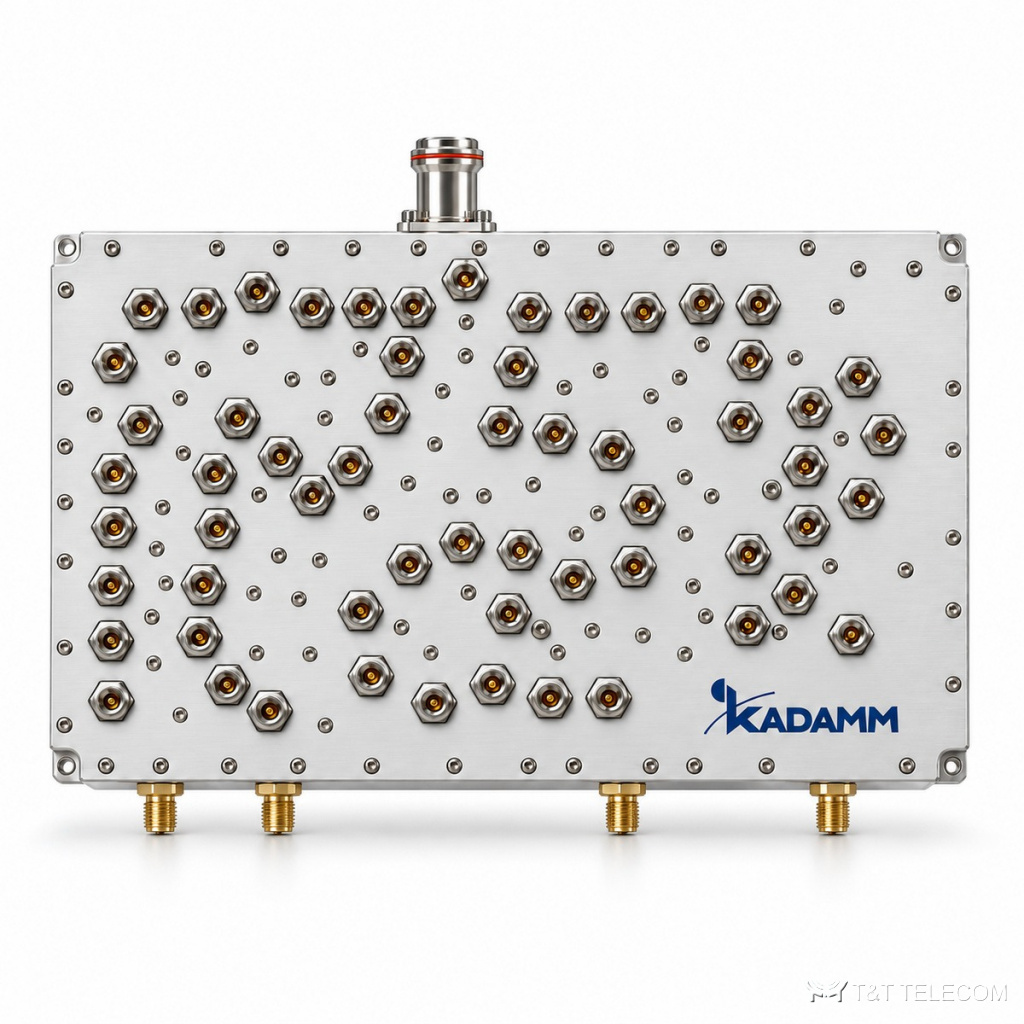

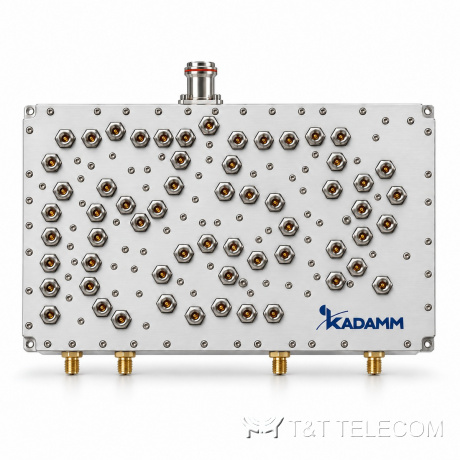

Фильтр-комбайнер четырёхдиапазонный KADAMM КМ-4-09 — 880–915 / 925–960 / 1920–1980 / 2110–2170 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-4-09: фильтр-комбайнер, полосы 880–915 / 925–960 / 1920–1980 / 2110–2170 МГц. Внутри КМ-4-09 — полосовые фильтры на каждый диапазон и общая согласующая цепь: так несколько систем работают через одну антенну. Параметры КМ-4-09 коротко: потери ≤2,0 дБ (880–915 МГц), ≤2,0 дБ (925–960 МГц), ≤1,7 дБ (1920–1980 МГц), ≤1,7 дБ (2110–2170 МГц); развязка ≥70 дБ между полосами портов; мощность 100 Вт (пиковая); разъёмы N и SMA.
Где применяют
- Системы DAS и ретрансляторы: КМ-4-09 сводит сигналы разных стандартов перед распределительной сетью.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 880–915 + 925–960 + 1920–1980 + 2110–2170 МГц |
| Вносимые потери | ≤2,0 дБ (880–915 МГц), ≤2,0 дБ (925–960 МГц), ≤1,7 дБ (1920–1980 МГц), ≤1,7 дБ (2110–2170 МГц) |
| Подавление / изоляция | ≥70 дБ между полосами портов |
| КСВН | ≤1,50 |
| Мощность | 100 Вт (пиковая) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N (общий порт), розетки SMA (порты полос) |
| Рабочая температура | −30 … +55 °C |
| Масса | 2 кг |
Артикулы серии
| Артикул | Порты | Потери | Мощность |
|---|---|---|---|
| KADAMM КМ-4-09 | 880–915 + 925–960 + 1920–1980 + 2110–2170 МГц | ≤2,0 дБ | 100 Вт |
На что смотреть при выборе
- Сверьте частоты операторов с полосами КМ-4-09 (880–915 / 925–960 / 1920–1980 / 2110–2170 МГц): сигнал вне полосы будет подавлен фильтром.
- Для совместной работы систем важна развязка; у КМ-4-09 она ≥70 дБ между полосами портов.
- Мощность на входах КМ-4-09 — не выше 100 Вт (пиковая).
- Под разъёмы КМ-4-09 (N и SMA) готовят джамперы того же типа.
- Температура эксплуатации КМ-4-09: −30 … +55 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM КМ-4-09 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Чем КМ-4-09 отличается от гибридного комбайнера?
Фильтровая схема КМ-4-09 вносит доли децибела потерь (≤2,0 дБ (880–915 МГц), ≤2,0 дБ (925–960 МГц), ≤1,7 дБ (1920–1980 МГц), ≤1,7 дБ (2110–2170 МГц)), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Какие разъёмы у КМ-4-09?
N и sma; другие исполнения — уточняйте при заказе.
Можно ли через КМ-4-09 разделить диапазоны обратно?
Да, КМ-4-09 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
