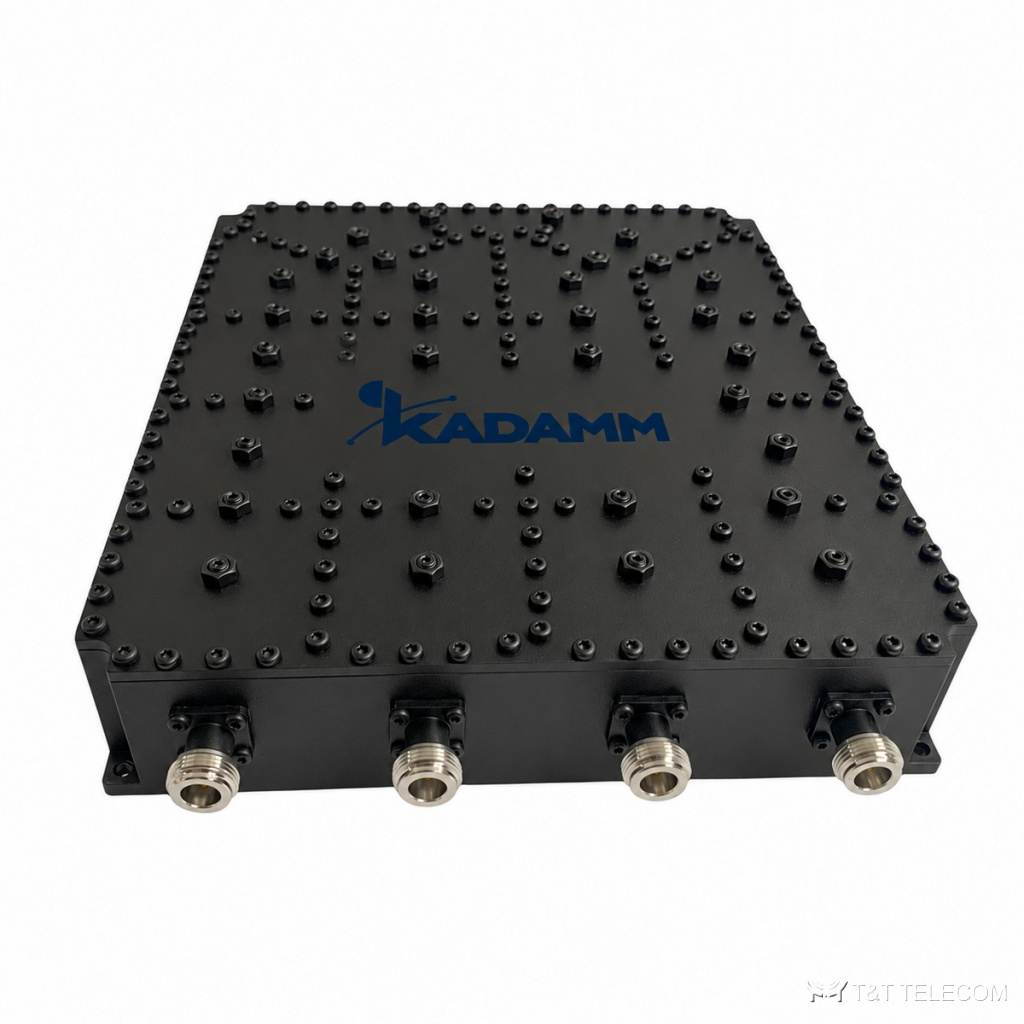

KADAMM КМ-4-08: фильтр-комбайнер, полосы 1965–1980 / 2155–2170 / 2500–2570 / 2620–2690 МГц. Задача КМ-4-08 — свести сигналы разных диапазонов в один кабель или одну антенну, не теряя мощность на деление, как у гибридного комбайнера. Параметры КМ-4-08 коротко: потери ≤1,5 дБ; развязка ≥50 дБ; мощность 50 Вт (непрерывная); разъёмы N.
Где применяют
- Системы DAS и ретрансляторы: КМ-4-08 сводит сигналы разных стандартов перед распределительной сетью.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 1965–1980 + 2155–2170 + 2500–2570 + 2620–2690 МГц |
| Вносимые потери | ≤1,5 дБ |
| Подавление / изоляция | ≥50 дБ |
| КСВН | ≤1,30 |
| Мощность | 50 Вт (непрерывная) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −30 … +60 °C |
| Габариты | 160×143×36 мм |
Артикулы серии
| Артикул | Порты | Потери | Мощность |
|---|---|---|---|
| KADAMM КМ-4-08 | 1965–1980 + 2155–2170 + 2500–2570 + 2620–2690 МГц | ≤1,5 дБ | 50 Вт |
На что смотреть при выборе
- Полосы КМ-4-08 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 1965–1980 / 2155–2170 / 2500–2570 / 2620–2690 МГц.
- Развязка между портами КМ-4-08 — ≥50 дБ: передатчики разных диапазонов не мешают друг другу.
- Мощность на входах КМ-4-08 — не выше 50 Вт (непрерывная).
- Разъёмы КМ-4-08 — N; кабельные сборки подбирают под них заранее.
- Температура эксплуатации КМ-4-08: −30 … +60 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM КМ-4-08 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Чем КМ-4-08 отличается от гибридного комбайнера?
Фильтровая схема КМ-4-08 вносит доли децибела потерь (≤1,5 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Какие разъёмы у КМ-4-08?
N; другие исполнения — уточняйте при заказе.
Можно ли через КМ-4-08 разделить диапазоны обратно?
Да, КМ-4-08 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
