Фильтр-комбайнер четырёхдиапазонный KADAMM КМ-4-07 — 465,35–468,175 / 486,163–486,3 / 799–805 / 806–816 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

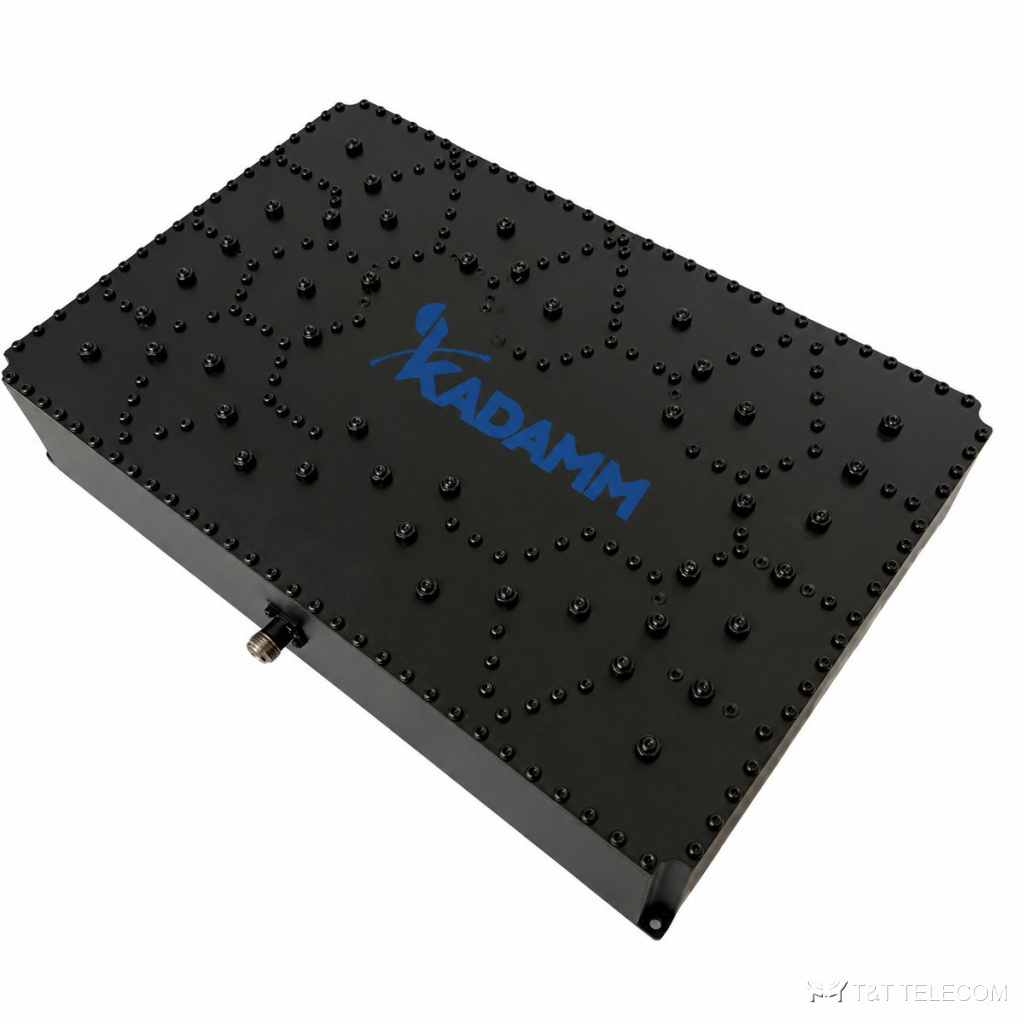

KADAMM КМ-4-07 — фильтр-комбайнер для полос 465,35–468,175 / 486,163–486,3 / 799–805 / 806–816 МГц. Задача КМ-4-07 — свести сигналы разных диапазонов в один кабель или одну антенну, не теряя мощность на деление, как у гибридного комбайнера. Ключевые данные КМ-4-07: потери ≤2,0 дБ (465,35–468,175 МГц), ≤3,5 дБ (486,1625–486,3 МГц), ≤2,5 дБ (799–805 МГц), ≤2,5 дБ (806–816 МГц); развязка порт 1: ≥60 дБ на DC–450 МГц, ≥15 дБ на 460–464 МГц, ≥60 дБ на 480–1000 МГц; порт 2: ≥60 дБ на DC–470 МГц, ≥15 дБ на 483–485 МГц, ≥60 дБ на 490–1000 МГц; порт 3: ≥60 дБ на DC–750 МГц, ≥30 дБ на 763–793 МГц, ≥20 дБ на 806–808 МГц, ≥55 дБ на 824–1000 МГц; порт 4: ≥50 дБ на DC–775 МГц, ≥20 дБ на 801–805 МГц, ≥40 дБ на 846–1000 МГц; мощность 10 Вт (непрерывная); разъёмы N.
Область применения
- Системы DAS и ретрансляторы: КМ-4-07 сводит сигналы разных стандартов перед распределительной сетью.
- Профессиональная радиосвязь от 465,35 МГц и сотовые диапазоны через одну антенну.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 465,35–468,175 + 486,1625–486,3 + 799–805 + 806–816 МГц |
| Вносимые потери | ≤2,0 дБ (465,35–468,175 МГц), ≤3,5 дБ (486,1625–486,3 МГц), ≤2,5 дБ (799–805 МГц), ≤2,5 дБ (806–816 МГц) |
| Подавление / изоляция | порт 1: ≥60 дБ на DC–450 МГц, ≥15 дБ на 460–464 МГц, ≥60 дБ на 480–1000 МГц; порт 2: ≥60 дБ на DC–470 МГц, ≥15 дБ на 483–485 МГц, ≥60 дБ на 490–1000 МГц; порт 3: ≥60 дБ на DC–750 МГц, ≥30 дБ на 763–793 МГц, ≥20 дБ на 806–808 МГц, ≥55 дБ на 824–1000 МГц; порт 4: ≥50 дБ на DC–775 МГц, ≥20 дБ на 801–805 МГц, ≥40 дБ на 846–1000 МГц |
| Возвратные потери | ≥20 дБ |
| Мощность | 10 Вт (непрерывная) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −30 … +60 °C |
Артикулы серии
| Артикул | Порты | Потери | Мощность |
|---|---|---|---|
| KADAMM КМ-4-07 | 465,35–468,175 + 486,1625–486,3 + 799–805 + 806–816 МГц | ≤3,5 дБ | 10 Вт |
Подбор под проект
- Полосы КМ-4-07 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 465,35–468,175 / 486,163–486,3 / 799–805 / 806–816 МГц.
- Развязка между портами КМ-4-07 — порт 1: ≥60 дБ на DC–450 МГц, ≥15 дБ на 460–464 МГц, ≥60 дБ на 480–1000 МГц; порт 2: ≥60 дБ на DC–470 МГц, ≥15 дБ на 483–485 МГц, ≥60 дБ на 490–1000 МГц; порт 3: ≥60 дБ на DC–750 МГц, ≥30 дБ на 763–793 МГц, ≥20 дБ на 806–808 МГц, ≥55 дБ на 824–1000 МГц; порт 4: ≥50 дБ на DC–775 МГц, ≥20 дБ на 801–805 МГц, ≥40 дБ на 846–1000 МГц: передатчики разных диапазонов не мешают друг другу.
- Мощность на входах КМ-4-07 — не выше 10 Вт (непрерывная).
- Разъёмы КМ-4-07 — N; кабельные сборки подбирают под них заранее.
- Температура эксплуатации КМ-4-07: −30 … +60 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM КМ-4-07 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие разъёмы у КМ-4-07?
N; другие исполнения — уточняйте при заказе.
Можно ли через КМ-4-07 разделить диапазоны обратно?
Да, КМ-4-07 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-4-07 отличается от гибридного комбайнера?
Фильтровая схема КМ-4-07 вносит доли децибела потерь (≤2,0 дБ (465,35–468,175 МГц), ≤3,5 дБ (486,1625–486,3 МГц), ≤2,5 дБ (799–805 МГц), ≤2,5 дБ (806–816 МГц)), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
