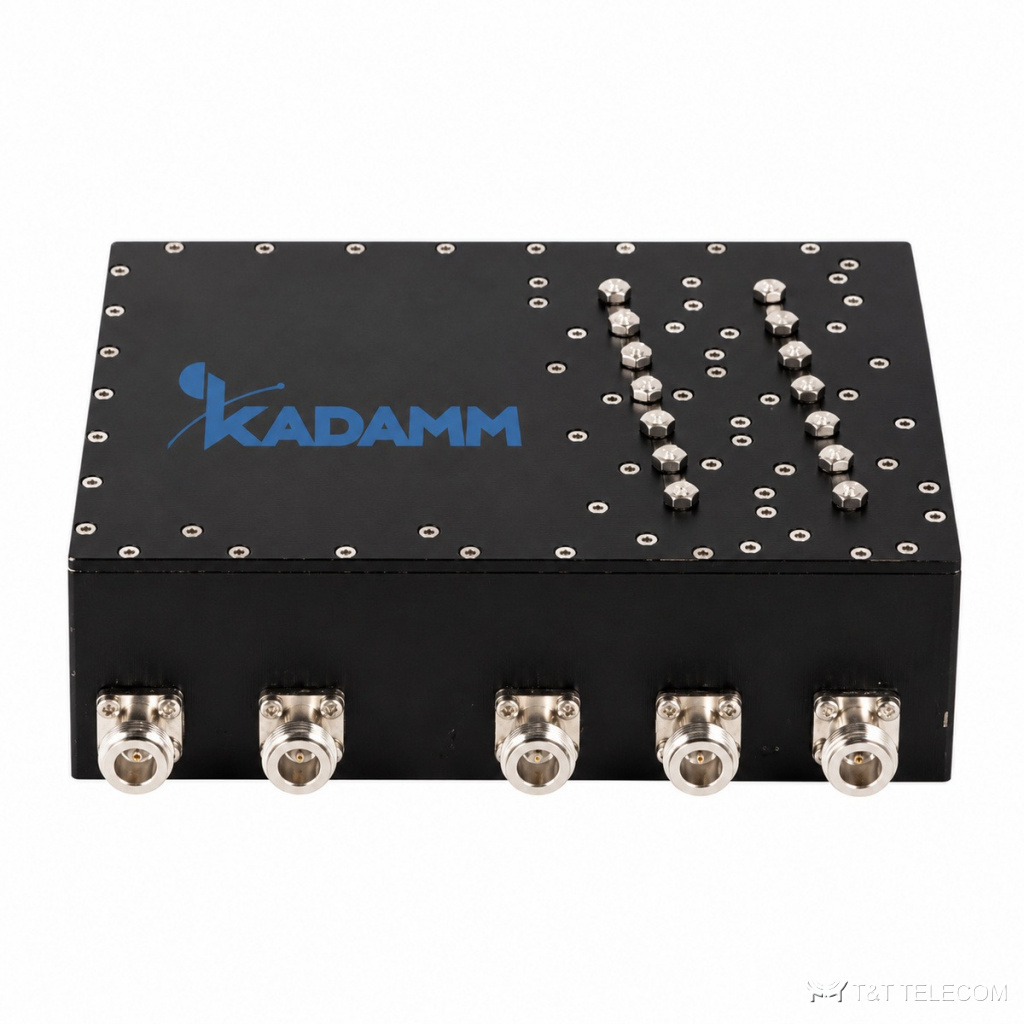

KADAMM КМ-4-06 — фильтр-комбайнер для полос 136–174 / 453–466 / 482–488 / 506–511 / 758–869 МГц. Задача КМ-4-06 — свести сигналы разных диапазонов в один кабель или одну антенну, не теряя мощность на деление, как у гибридного комбайнера. Параметры КМ-4-06 коротко: потери ≤2,0 дБ; развязка ≥50 дБ между входами; мощность 100 Вт средняя на порт; разъёмы N; IP60, для помещений.
Область применения
- Диапазоны КМ-4-06 подходят для: УКВ-радиосвязь 136–174 МГц.
- Системы DAS и ретрансляторы: КМ-4-06 сводит сигналы разных стандартов перед распределительной сетью.
- Совмещение радиосвязи от 136 МГц с сотовой связью в одном тракте — например, на объектах с собственной радиосетью.
- Монтаж КМ-4-06 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 136–174 и 453–466 + 482–488 + 506–511 + 758–869 МГц |
| Вносимые потери | ≤2,0 дБ |
| Развязка между портами | ≥50 дБ между входами |
| Возвратные потери | ≥20 дБ |
| Мощность | 100 Вт средняя на порт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −30 … +60 °C |
| Исполнение | IP60, для помещений |
| Масса | 3 кг |
Состав серии
| Артикул | Порты | Потери | Развязка | Мощность |
|---|---|---|---|---|
| KADAMM КМ-4-06 | 136–174 и 453–466 + 482–488 + 506–511 + 758–869 МГц | ≤2,0 дБ | ≥50 дБ | 100 Вт |
На что смотреть при выборе
- Сверьте частоты операторов с полосами КМ-4-06 (136–174 / 453–466 / 482–488 / 506–511 / 758–869 МГц): сигнал вне полосы будет подавлен фильтром.
- Для совместной работы систем важна развязка; у КМ-4-06 она ≥50 дБ между входами.
- Допустимая мощность КМ-4-06 — 100 Вт средняя на порт; для нескольких несущих считают сумму.
- Под разъёмы КМ-4-06 (N) готовят джамперы того же типа.
- Температура эксплуатации КМ-4-06: −30 … +60 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Степень защиты оболочки | IP60 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM КМ-4-06 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие разъёмы у КМ-4-06?
N; другие исполнения — уточняйте при заказе.
Можно ли через КМ-4-06 разделить диапазоны обратно?
Да, КМ-4-06 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-4-06 отличается от гибридного комбайнера?
Фильтровая схема КМ-4-06 вносит доли децибела потерь (≤2,0 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
