Фильтр-комбайнер четырёхдиапазонный KADAMM КМ-4-05 — 1710–1880 / 1920–2170 / 2300–2400 / 2500–2700 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

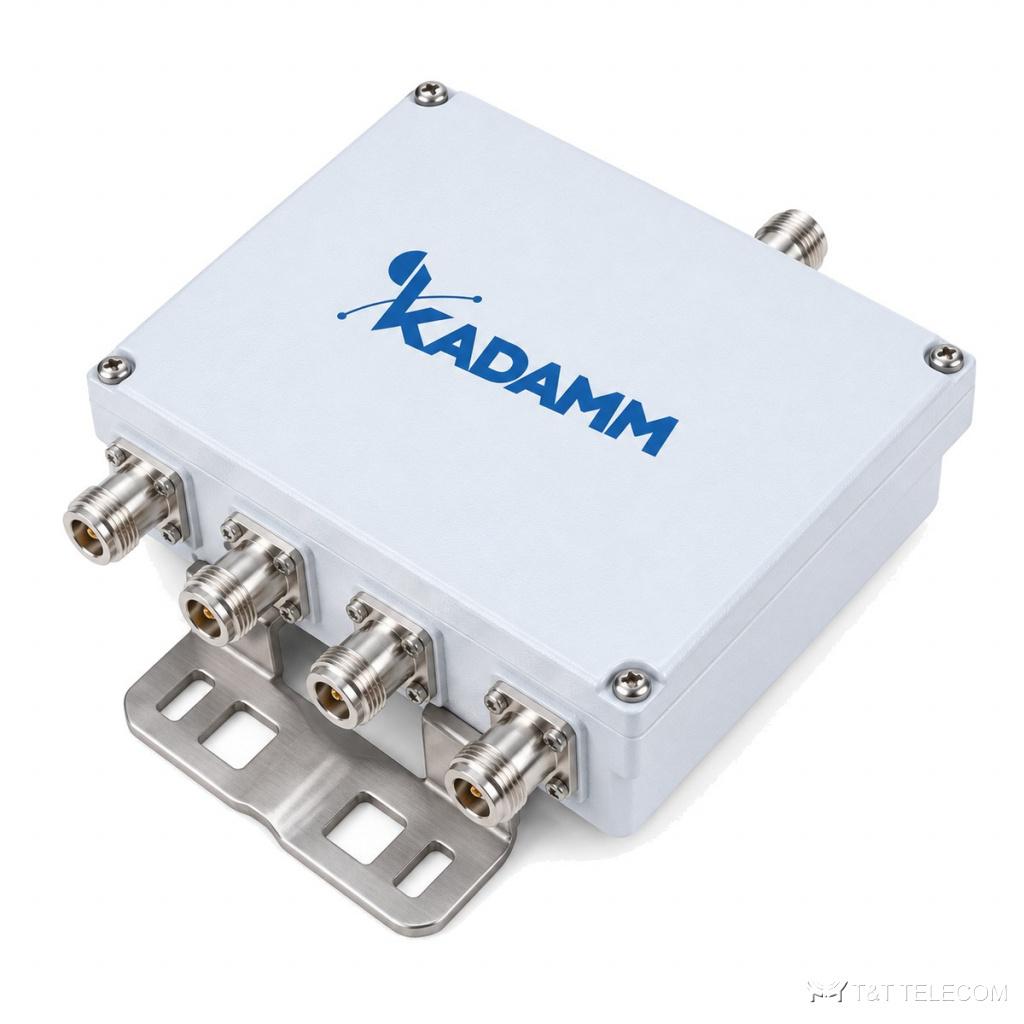

KADAMM КМ-4-05: фильтр-комбайнер, полосы 1710–1880 / 1920–2170 / 2300–2400 / 2500–2700 МГц. КМ-4-05 пропускает каждую полосу в свой порт и объединяет их в общий фидер с малыми потерями и высокой развязкой между портами. Параметры КМ-4-05 коротко: потери ≤0,45 дБ; развязка ≥50 дБ; PIM3 ≤−155 дБн; мощность ≤250 / — Вт; разъёмы 7-16 (DIN); IP67.
Область применения
- Диапазоны КМ-4-05 подходят для: GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, LTE-2600.
- Системы DAS и ретрансляторы: КМ-4-05 сводит сигналы разных стандартов перед распределительной сетью.
- Наружная установка: исполнение КМ-4-05 — IP67.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 1710–1880 + 1920–2170 + 2300–2400 + 2500–2700 МГц |
| Вносимые потери | ≤0,45 дБ |
| Развязка между портами | ≥50 дБ |
| Возвратные потери | ≥20 дБ |
| PIM3 | ≤−155 dBc |
| Средняя / пиковая мощность | ≤250 / — Вт |
| DC/AISG | проход |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 7-16 female |
| Габариты (одиночный) | 286×207×109 мм |
| Вес (одиночный) | 8,5 кг |
| Сдвоенное исполнение | — |
| Грозозащита | 8 кА |
| Монтаж | труба / стена (хомуты) |
| Температура эксплуатации | −20…+65 °C |
| Исполнение | IP67 |
Подбор под проект
- Полосы КМ-4-05 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 1710–1880 / 1920–2170 / 2300–2400 / 2500–2700 МГц.
- Развязка между портами КМ-4-05 — ≥50 дБ: передатчики разных диапазонов не мешают друг другу.
- Допустимая мощность КМ-4-05 — ≤250 / — Вт; для нескольких несущих считают сумму.
- В общих трактах операторов важен PIM3 — у КМ-4-05 он ≤−155 дБн.
- Проход постоянного тока и AISG у КМ-4-05: проход.
- Разъёмы КМ-4-05 — 7-16 (DIN); кабельные сборки подбирают под них заранее.
- Температура эксплуатации КМ-4-05: −20…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 (мультиплексер на основе частотно-избирательных цепей) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM КМ-4-05 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Чем КМ-4-05 отличается от гибридного комбайнера?
Фильтровая схема КМ-4-05 вносит доли децибела потерь (≤0,45 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Пройдёт ли через КМ-4-05 питание мачтового усилителя?
Проход постоянного тока и AISG: проход.
Какие разъёмы у КМ-4-05?
7-16 (din); другие исполнения — уточняйте при заказе.
