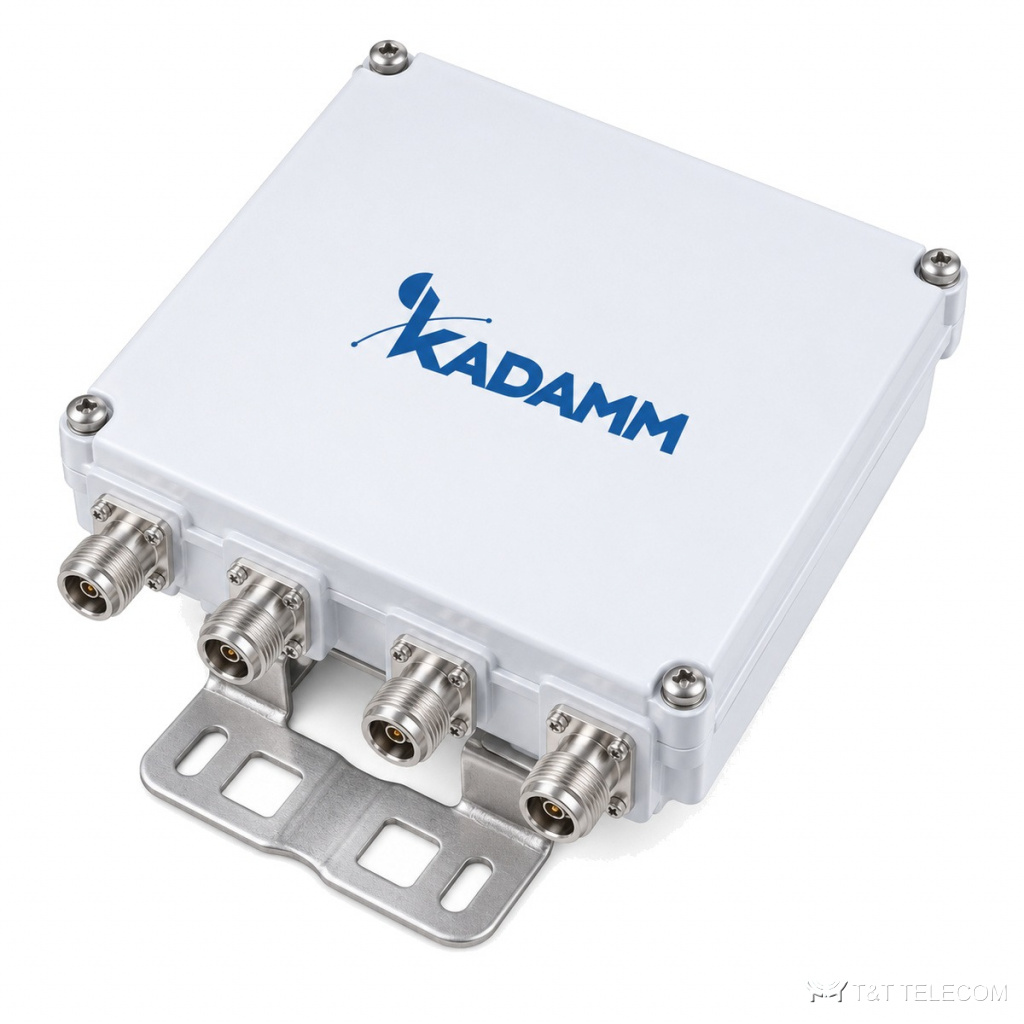

Фильтр-комбайнер четырёхдиапазонный KADAMM КМ-4-04 — 380–960 / 1710–2170 / 2300–2700 / 3300–3800 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-4-04 — фильтр-комбайнер для полос 380–960 / 1710–2170 / 2300–2700 / 3300–3800 МГц. Задача КМ-4-04 — свести сигналы разных диапазонов в один кабель или одну антенну, не теряя мощность на деление, как у гибридного комбайнера. Основное по КМ-4-04: потери ≤0,5 дБ; развязка ≥45 дБ; PIM3 ≤−160 дБн; мощность ≤200 / 1500 Вт; разъёмы 4.3-10; IP67.
Где применяют
- Через КМ-4-04 проходят TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Сокращение числа фидеров на мачте: КМ-4-04 объединяет диапазоны у подножия и разделяет их у антенны.
- Совмещение радиосвязи от 380 МГц с сотовой связью в одном тракте — например, на объектах с собственной радиосетью.
- Монтаж КМ-4-04 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 380–960 + 1710–2170 + 2300–2700 + 3300–3800 МГц |
| Вносимые потери | ≤0,5 дБ |
| Развязка между портами | ≥45 дБ |
| Возвратные потери | ≥19 дБ |
| PIM3 | ≤−160 dBc |
| Средняя / пиковая мощность | ≤200 / 1500 Вт |
| DC/AISG | проход в полосе 380–2700 МГц, нет прохода в полосе 3300–3800 МГц |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Габариты (одиночный) | 194×154×52 мм |
| Вес (одиночный) | 2,7 кг |
| Сдвоенное исполнение | — |
| Грозозащита | 10 кА |
| Монтаж | труба / стена (хомуты) |
| Температура эксплуатации | −30…+60 °C |
| Исполнение | IP67 |
Подбор под проект
- Полосы КМ-4-04 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 380–960 / 1710–2170 / 2300–2700 / 3300–3800 МГц.
- Развязка между портами КМ-4-04 — ≥45 дБ: передатчики разных диапазонов не мешают друг другу.
- Мощность на входах КМ-4-04 — не выше ≤200 / 1500 Вт.
- В общих трактах операторов важен PIM3 — у КМ-4-04 он ≤−160 дБн.
- Проход постоянного тока и AISG у КМ-4-04: проход в полосе 380–2700 МГц, нет прохода в полосе 3300–3800 МГц.
- Разъёмы КМ-4-04 — 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации КМ-4-04: −30…+60 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 (мультиплексер на основе частотно-избирательных цепей) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM КМ-4-04 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Пройдёт ли через КМ-4-04 питание мачтового усилителя?
Проход постоянного тока и AISG: проход в полосе 380–2700 МГц, нет прохода в полосе 3300–3800 МГц.
Какие разъёмы у КМ-4-04?
4.3-10; другие исполнения — уточняйте при заказе.
Можно ли через КМ-4-04 разделить диапазоны обратно?
Да, КМ-4-04 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
