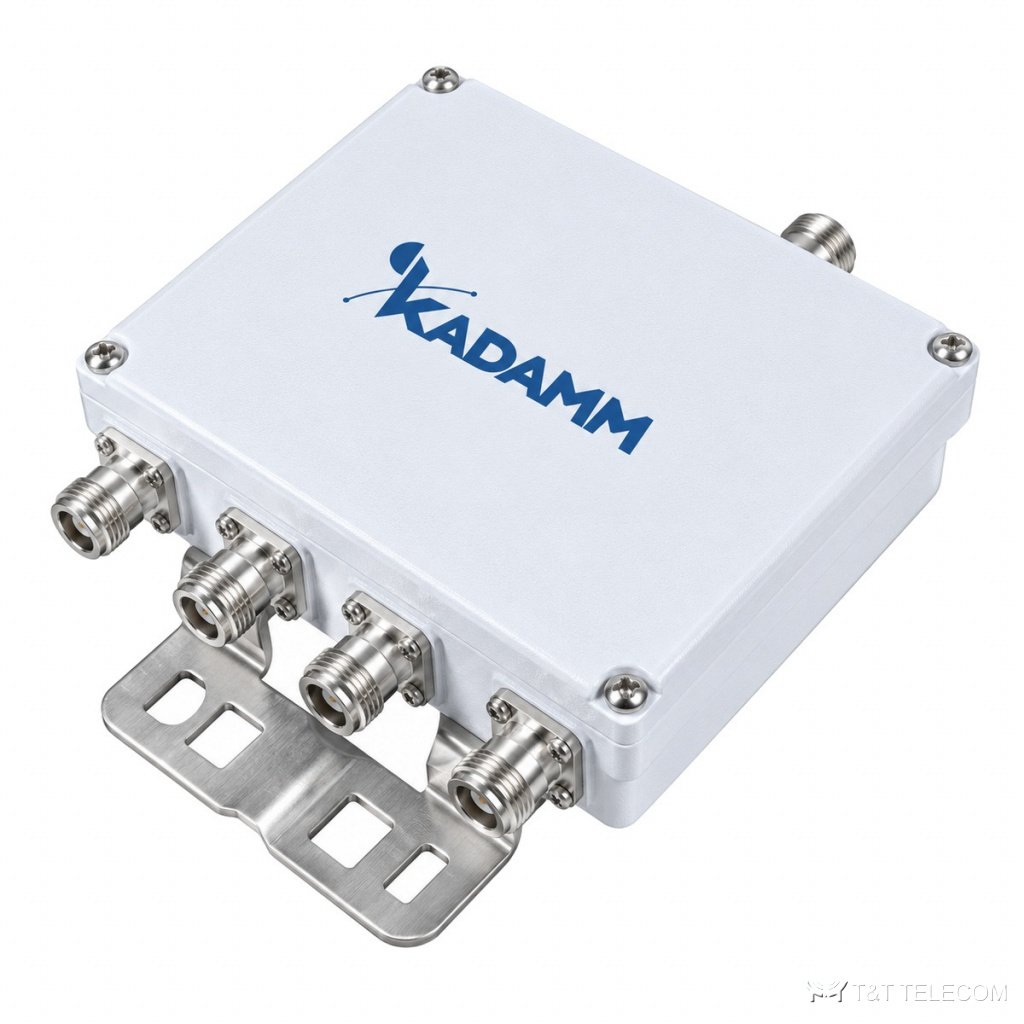

Фильтр-комбайнер четырёхдиапазонный KADAMM КМ-4-03 — 1695–1880 / 1920–2200 / 2300–2700 / 3300–3800 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-4-03: фильтр-комбайнер, полосы 1695–1880 / 1920–2200 / 2300–2700 / 3300–3800 МГц. Задача КМ-4-03 — свести сигналы разных диапазонов в один кабель или одну антенну, не теряя мощность на деление, как у гибридного комбайнера. Параметры КМ-4-03 коротко: потери ≤0,3 дБ; развязка ≥50 дБ; PIM3 ≤−160 дБн; мощность ≤250 / 1500 Вт; разъёмы 4.3-10; IP67.
Область применения
- Полосы КМ-4-03 охватывают GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), LTE-3500 / 5G 3,3–3,8 ГГц.
- Базовые станции: КМ-4-03 позволяет пустить несколько диапазонов через один фидер и одну антенну.
- Наружная установка: исполнение КМ-4-03 — IP67.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 1695–1880 + 1920–2200 + 2300–2700 + 3300–3800 МГц |
| Вносимые потери | ≤0,3 дБ |
| Развязка между портами | ≥50 дБ |
| Возвратные потери | ≥20 дБ |
| PIM3 | ≤−160 dBc |
| Средняя / пиковая мощность | ≤250 / 1500 Вт |
| DC/AISG | 5 схем (проход/нет прохода комбинации) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10 female |
| Габариты (одиночный) | 215×187×50 мм |
| Вес (одиночный) | 2,7 кг |
| Сдвоенное исполнение | есть, 5,5 кг (арт. КМ-4-03-Д) |
| Грозозащита | 10 кА |
| Монтаж | труба / стена (хомуты) |
| Температура эксплуатации | −40…+65 °C |
| Исполнение | IP67 |
На что смотреть при выборе
- Полосы КМ-4-03 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 1695–1880 / 1920–2200 / 2300–2700 / 3300–3800 МГц.
- Развязка между портами КМ-4-03 — ≥50 дБ: передатчики разных диапазонов не мешают друг другу.
- Мощность на входах КМ-4-03 — не выше ≤250 / 1500 Вт.
- Интермодуляция КМ-4-03: PIM3 ≤−160 дБн.
- Проход постоянного тока и AISG у КМ-4-03: 5 схем (проход/нет прохода комбинации).
- Разъёмы КМ-4-03 — 4.3-10; кабельные сборки подбирают под них заранее.
- Температура эксплуатации КМ-4-03: −40…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 (мультиплексер на основе частотно-избирательных цепей) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM КМ-4-03 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Можно ли через КМ-4-03 разделить диапазоны обратно?
Да, КМ-4-03 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-4-03 отличается от гибридного комбайнера?
Фильтровая схема КМ-4-03 вносит доли децибела потерь (≤0,3 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Пройдёт ли через КМ-4-03 питание мачтового усилителя?
Проход постоянного тока и AISG: 5 схем (проход/нет прохода комбинации).
