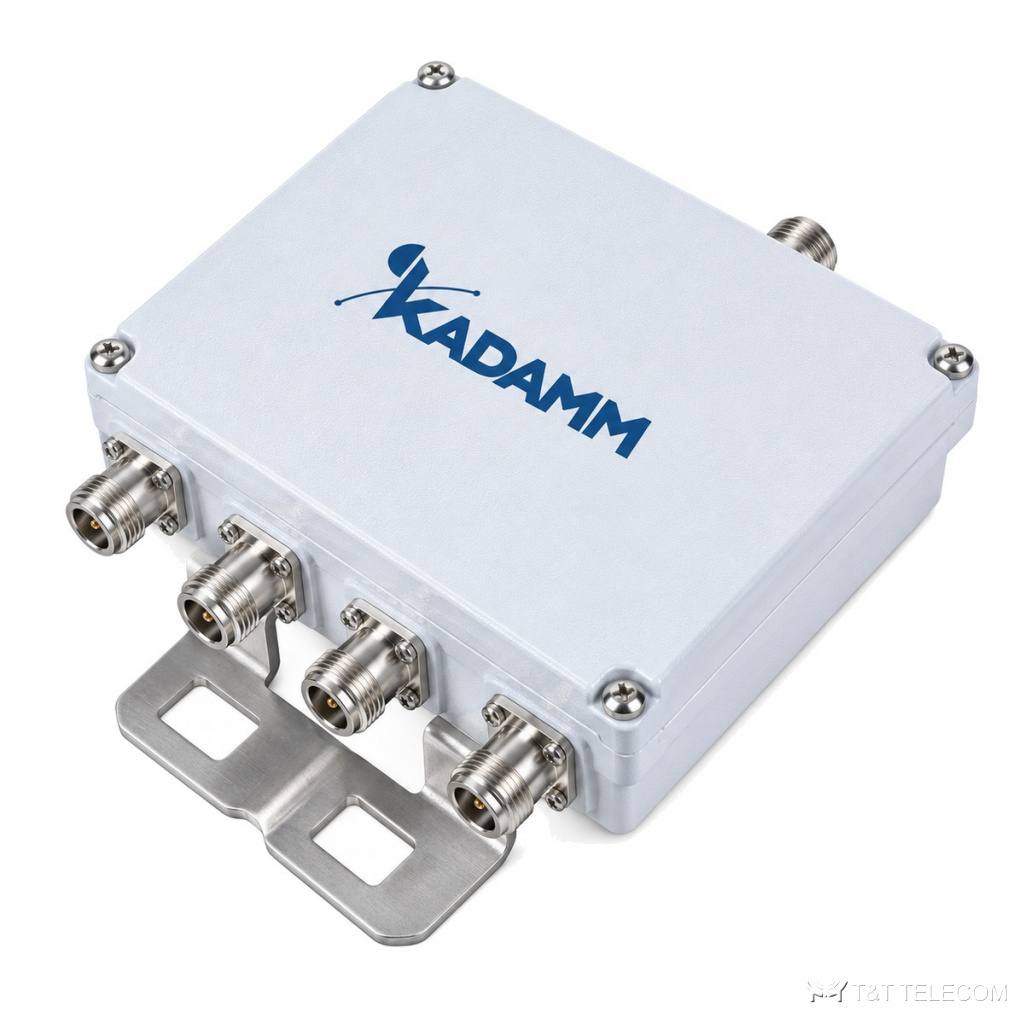

KADAMM КМ-4-01 — фильтр-комбайнер на 380–960 / 1695–1880 / 1920–2200 / 2300–2700 МГц. Внутри КМ-4-01 — полосовые фильтры на каждый диапазон и общая согласующая цепь: так несколько систем работают через одну антенну. Основное по КМ-4-01: потери ≤0,3–0,37 дБ; развязка ≥50 дБ; PIM3 ≤−160 дБн; мощность ≤250 / 2000 Вт; разъёмы 7-16 (DIN); IP67.
Область применения
- Через КМ-4-01 проходят TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Системы DAS и ретрансляторы: КМ-4-01 сводит сигналы разных стандартов перед распределительной сетью.
- Профессиональная радиосвязь от 380 МГц и сотовые диапазоны через одну антенну.
- Монтаж КМ-4-01 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 380–960 + 1695–1880 + 1920–2200 + 2300–2700 МГц |
| Вносимые потери | ≤0,3–0,37 дБ |
| Развязка между портами | ≥50 дБ |
| Возвратные потери | ≥20 дБ |
| PIM3 | ≤−160 dBc |
| Средняя / пиковая мощность | ≤250 / 2000 Вт |
| DC/AISG | 5 схем (проход/нет прохода комбинации) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 7-16 female |
| Габариты (одиночный) | 204×177×50 мм |
| Вес (одиночный) | 3,3 кг |
| Сдвоенное исполнение | есть, 6,6 кг (арт. КМ-4-01-Д) |
| Грозозащита | 10 кА |
| Монтаж | труба / стена (хомуты) |
| Температура эксплуатации | −40…+65 °C |
| Исполнение | IP67 |
Как подобрать
- Полосы КМ-4-01 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 380–960 / 1695–1880 / 1920–2200 / 2300–2700 МГц.
- Развязка между портами КМ-4-01 — ≥50 дБ: передатчики разных диапазонов не мешают друг другу.
- Допустимая мощность КМ-4-01 — ≤250 / 2000 Вт; для нескольких несущих считают сумму.
- В общих трактах операторов важен PIM3 — у КМ-4-01 он ≤−160 дБн.
- Питание мачтовых усилителей и RET через КМ-4-01: 5 схем (проход/нет прохода комбинации).
- Разъёмы КМ-4-01 — 7-16 (DIN); кабельные сборки подбирают под них заранее.
- Температура эксплуатации КМ-4-01: −40…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 (мультиплексер на основе частотно-избирательных цепей) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM КМ-4-01 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Чем КМ-4-01 отличается от гибридного комбайнера?
Фильтровая схема КМ-4-01 вносит доли децибела потерь (≤0,3–0,37 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Пройдёт ли через КМ-4-01 питание мачтового усилителя?
Проход постоянного тока и AISG: 5 схем (проход/нет прохода комбинации).
Какие разъёмы у КМ-4-01?
7-16 (din); другие исполнения — уточняйте при заказе.
