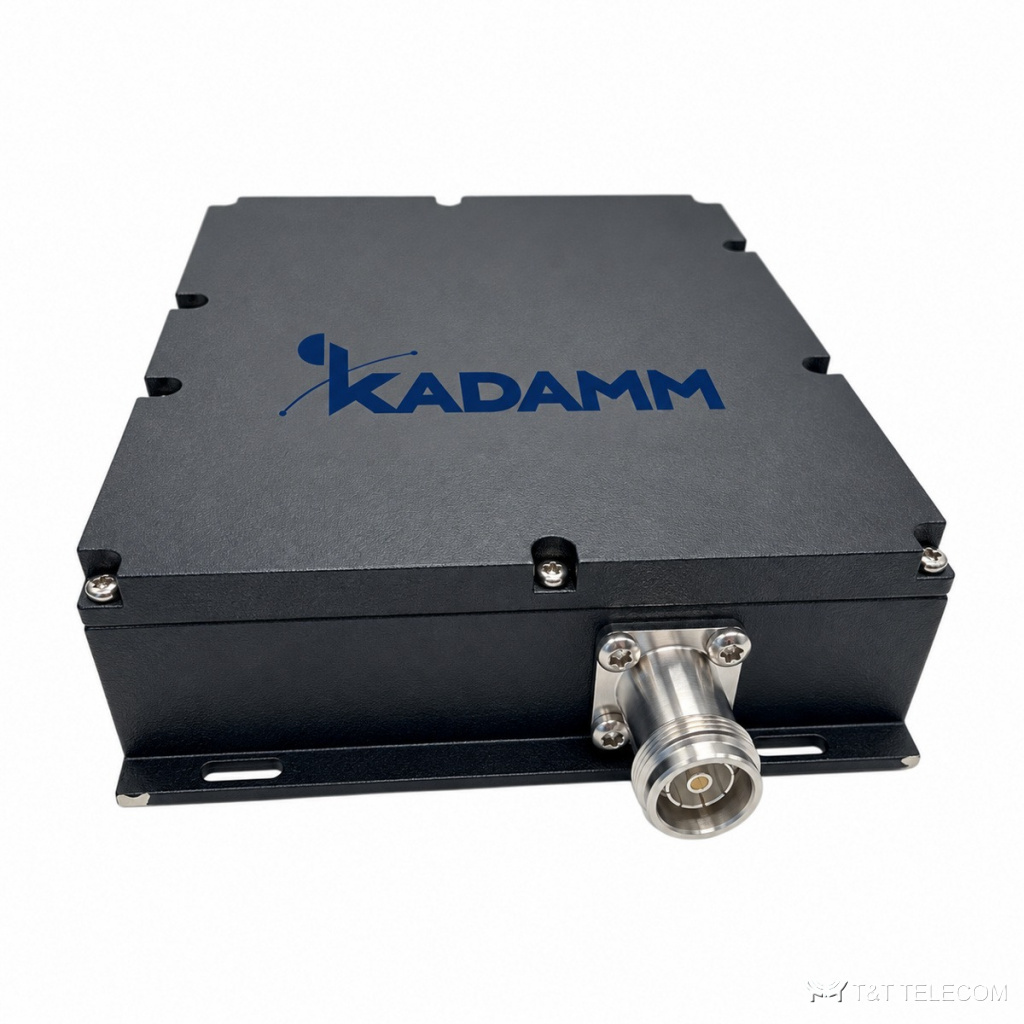

Комбайнер KADAMM КМ-3-26 — 1695–1780 / 1850–1995 / 2110–2180 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-3-26 — комбайнер трёх узких полос 1695–1780, 1850–1995 и 2110–2180 МГц (AWS и PCS). Мощность не менее 80 Вт, КСВН до 1,44, развязка соседних портов от 30 дБ. Разъёмы N или 4.3-10: у исполнения с 4.3-10 интермодуляция −161 дБн, с N — −153 дБн.
Принцип работы и конструкция
КМ-3-26 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-3-26 — 1695–1780 / 1850–1995 / 2110–2180 МГц. Пассивная интермодуляция КМ-3-26 — не более −153 дБн при 2 × 43 дБм (разъёмы N), не более −161 дБн при 2 × 43 дБм (разъёмы 4,3-10); при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери.
КСВН КМ-3-26 — не более 1,44 / не более 1,44 / не более 1,44: обратно отражается не больше 3,3 % подводимой мощности. Допустимая мощность на вход КМ-3-26 — 80 Вт. Разъёмы КМ-3-26: 3 × N или 4.3-10. Выходов: 3. Развязка между портами не менее 30 дБ. Подавление вне полосы более 30 дБ 1850–1995 МГц / более 30 дБ 1695–1780 МГц 2110–2180 МГц.
Конструкция КМ-3-26: защита IP67; работает при −20…+50 °C.
Где применяют
- Сети с полосами AWS 1700/2100 и PCS 1900.
- Объединение трёх систем в один фидер.
- Тракты средней мощности.
- Объединение нескольких диапазонов на одну антенну или фидер — КМ-3-26.
- Распределённые системы покрытия зданий (КМ-3-26).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 1695–1780 / 1850–1995 / 2110–2180 МГц |
| Мощность | 80 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−153 дБн при 2 × 43 дБм (разъёмы N), ≤−161 дБн при 2 × 43 дБм (разъёмы 4.3-10) |
| Возвратные потери | более 15 дБ / более 15 дБ / более 15 дБ |
| КСВН | ≤1,44 / ≤1,44 / ≤1,44 |
| Внеполосное подавление | более 30 дБ 1850–1995 МГц / более 30 дБ 1695–1780 МГц 2110–2180 МГц |
| Развязка между каналами | ≥ 30 дБ |
Исполнения
| Артикул | Полосы портов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM КМ-3-26 | 1695–1780 / 1850–1995 / 2110–2180 | 1695–1780 / 1850–1995 / 2110–2180 | не менее 80 Вт | более 15 дБ / более 15 дБ / более 15 дБ | ≤−153 дБн при 2 × 43 дБм (разъёмы N), ≤−161 дБн при 2 × 43 дБм (разъёмы 4.3-10) | 3 × N или 4.3-10 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 3 × N или 4.3-10 |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −20…+50 °C |
| Степень защиты | IP67 |
Как подобрать КМ-3-26
- Тип разъёмов выбирают при заказе: 4.3-10 даёт лучшую интермодуляцию.
- Развязка 30 дБ — сверьте с требованиями оборудования.
- Порты узкие — проверьте частотный план.
- Суммарная мощность передатчиков на входе КМ-3-26 — не выше 80 Вт, с запасом на пиковые значения.
- Если на КМ-3-26 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −153 дБн при 2 × 43 дБм (разъёмы N), не более −161 дБн при 2 × 43 дБм (разъёмы 4,3-10)), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM КМ-3-26 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −153 дБн при 2 × 43 дБм (разъёмы N), не более −161 дБн при 2 × 43 дБм (разъёмы 4,3-10)?
Чем ниже это значение у КМ-3-26, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
Что означает КСВН не более 1,44 / не более 1,44 / не более 1,44?
Доля отражённой мощности при таком КСВН у КМ-3-26 — не больше 3,3 %, остальное уходит в антенну.
