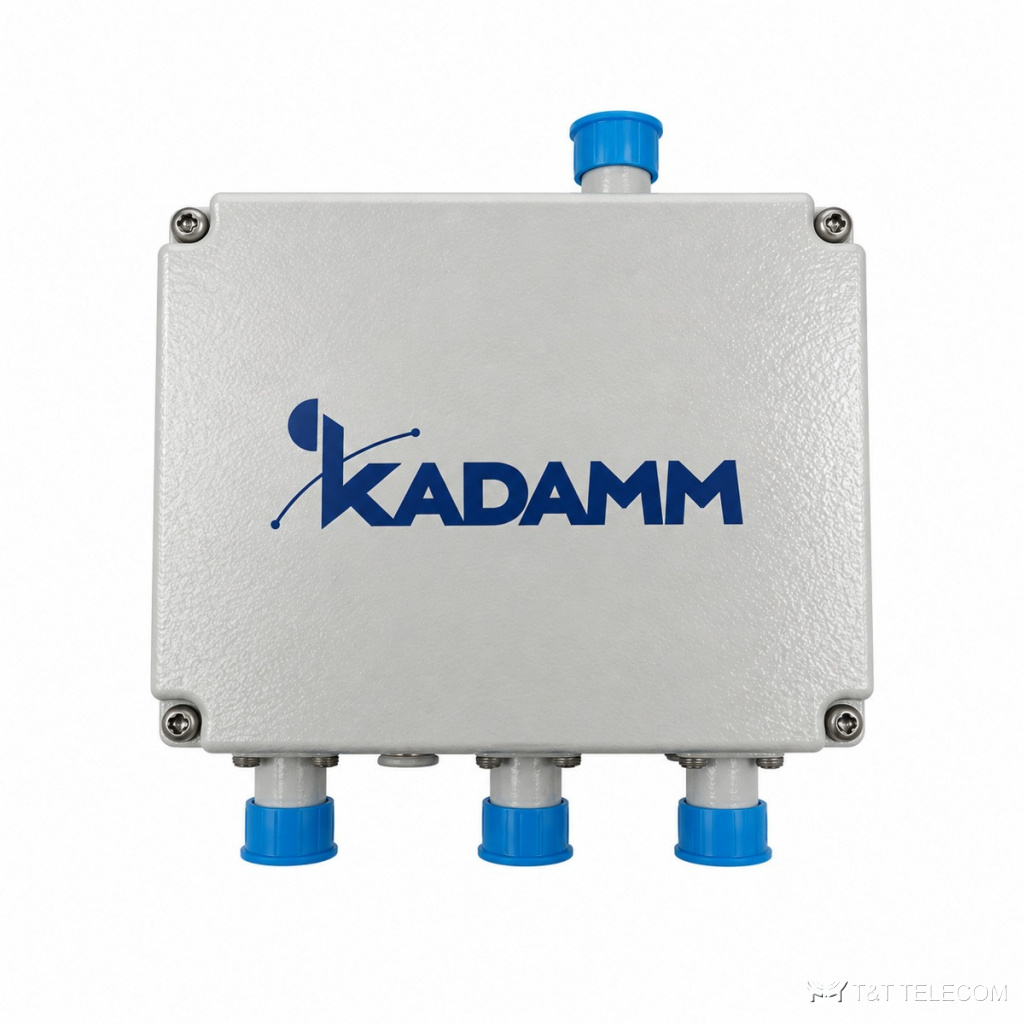

Комбайнер KADAMM КМ-3-25 — 1428–1511 / 1710–1880 / 2330–2690 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-3-25 — комбайнер на три полосы с отдельным портом L-диапазона 1428–1511 МГц: остальные порты — 1710–1880 и 2330–2690 МГц. Вносимые потери не более 0,2 дБ, развязка от 50 дБ, КСВН до 1,22, мощность 100 Вт, разъёмы N.
Как устроена КМ-3-25
КМ-3-25 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-3-25 — 1428–1511 / 1710–1880 / 2330–2690 МГц, в неё попадают GSM-1800 и LTE-1800, Wi-Fi 2,4 ГГц, LTE-2600.
КСВН КМ-3-25 — не более 1,22: обратно отражается не больше 1 % подводимой мощности. Допустимая мощность на вход КМ-3-25 — 100 Вт. Разъёмы КМ-3-25: N (розетка). Вносимые потери КМ-3-25 — не более 0,2 дБ. Выходов: 3. Развязка между портами не менее 50 дБ. Конструкция КМ-3-25: защита IP67; работает при −40…+60 °C.
Где применяют
- Сети с полосой 1500 МГц вместе с LTE 1800 и 2300 / 2600.
- Сайты, где три системы верхних полос идут на одну антенну.
- Тракты до 100 Вт.
- Объединение нескольких диапазонов на одну антенну или фидер — КМ-3-25.
- Распределённые системы покрытия зданий — КМ-3-25.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 1428–1511 / 1710–1880 / 2330–2690 МГц |
| Мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
| КСВН | ≤1,22 |
| Развязка между каналами | ≥50 дБ |
| Вносимые потери | ≤0,2 дБ |
Исполнения
| Артикул | Полосы портов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM КМ-3-25 | 1428–1511 / 1710–1880 / 2330–2690 | 1428–1511 / 1710–1880 / 2330–2690 | 100 Вт | ≤1,22 | — | N (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −40…+60 °C |
| Степень защиты | IP67 |
Как подобрать КМ-3-25
- Потери всего 0,2 дБ — почти без влияния на расчёт линии.
- Полосы ниже 1428 МГц через комбайнер не проходят.
- Разъёмы N (розетка).
- Суммарная мощность передатчиков на входе КМ-3-25 — не выше 100 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM КМ-3-25 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН не более 1,22?
Доля отражённой мощности при таком КСВН у КМ-3-25 — не больше 1 %, остальное уходит в антенну.
