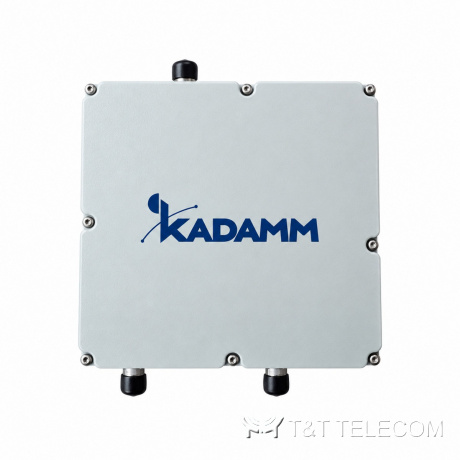

Комбайнер KADAMM КМ-3-24 — 718–803 / 900–915 / 945–960 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

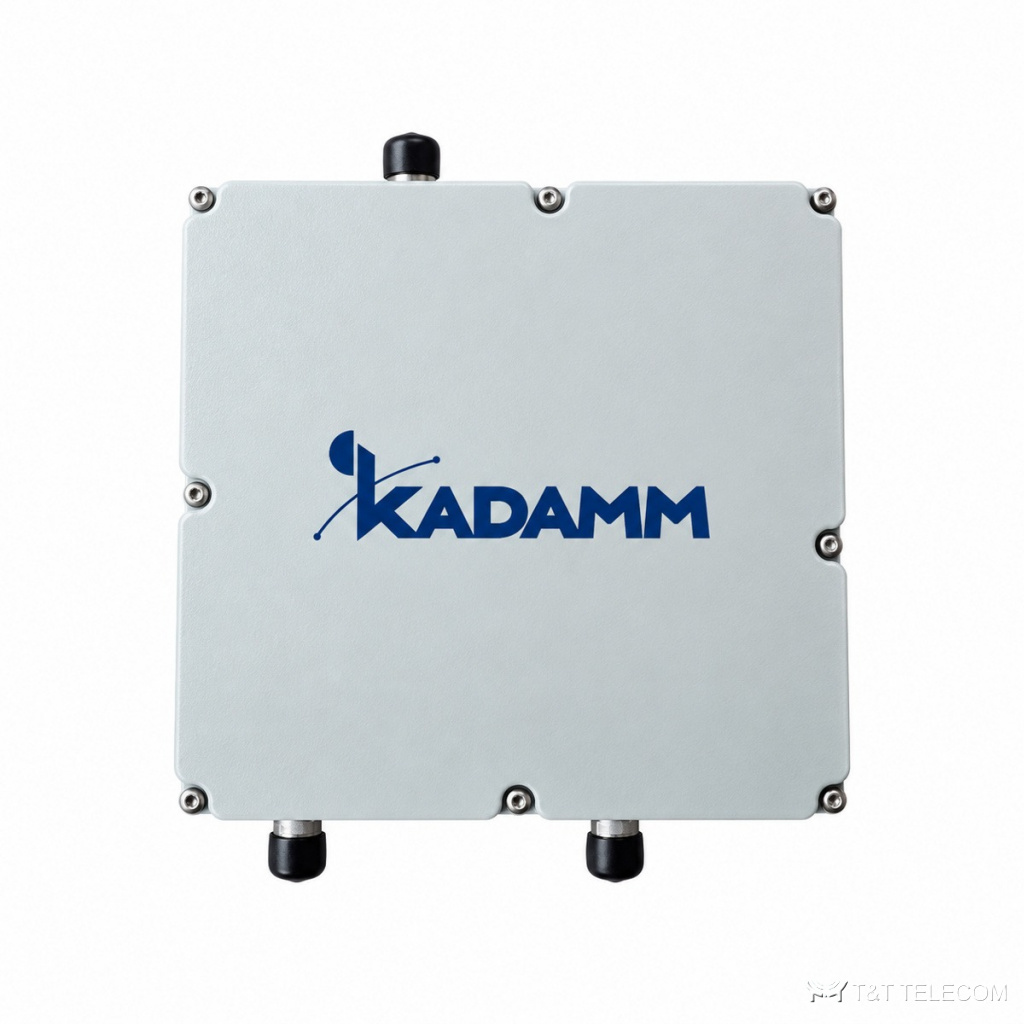

KADAMM КМ-3-24 — трёхпортовый комбайнер: полоса 718–803 МГц и две узкие полосы 900 МГц, 900–915 и 945–960 МГц, сводятся в общий антенный выход. Потери не более 0,3 дБ, развязка между портами от 50 дБ, КСВН до 1,3, PIM3 не хуже −153 дБн, мощность до 200 Вт. Разъёмы 4.3-10 (розетка), корпус 132 × 131 × 69,5 мм с защитой IP67.
Как устроена КМ-3-24
КМ-3-24 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-3-24 — 718–803 / 900–915 / 945–960 МГц. Пассивная интермодуляция КМ-3-24 — не более −153 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери.
КСВН КМ-3-24 — не более 1,3: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход КМ-3-24 — 200 Вт. Разъёмы КМ-3-24: 4.3-10 (розетка). Вносимые потери КМ-3-24 — не более 0,3 дБ. Выходов: 3. Развязка между портами не менее 50 дБ. Конструкция КМ-3-24: габариты 132 × 131 × 69,5 мм; защита IP67.
Где применяют
- Сайты, где LTE 700 / 800 и GSM 900 работают от разного оборудования.
- Раздельные тракты приёма и передачи в полосе 900 МГц.
- Наружная установка у антенны — корпус IP67.
- Объединение нескольких диапазонов на одну антенну или фидер — КМ-3-24.
- Для КМ-3-24: распределённые системы покрытия зданий.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 718–803 / 900–915 / 945–960 МГц |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−153 дБн |
| Вносимые потери | ≤0,3 дБ |
| Развязка / подавление | ≥50 дБ |
| КСВН | ≤1,3 |
Исполнения
| Артикул | Полосы портов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM КМ-3-24 | 718–803 / 900–915 / 945–960 | 718–803 / 900–915 / 945–960 | ≥200 Вт | ≤1,3 | ≤−153 дБн | 4.3-10 (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | 132 × 131 × 69,5 мм |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
| Степень защиты | IP67 |
Как подобрать КМ-3-24
- Порты 900–915 и 945–960 МГц — приём и передача участка GSM 900.
- Суммарная мощность на входах — не выше 200 Вт, с запасом на пиковые значения.
- Для полного набора нижних полос смотрите КМ-4-16.
- Суммарная мощность передатчиков на входе КМ-3-24 — не выше 200 Вт, с запасом на пиковые значения.
- Если на КМ-3-24 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −153 дБн), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM КМ-3-24 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −153 дБн?
Чем ниже это значение у КМ-3-24, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
Что означает КСВН не более 1,3?
Доля отражённой мощности при таком КСВН у КМ-3-24 — не больше 1,7 %, остальное уходит в антенну.
