Комбайнер KADAMM КМ-3-23 — 617–2360 / 2496–2690 / 3300–4200 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

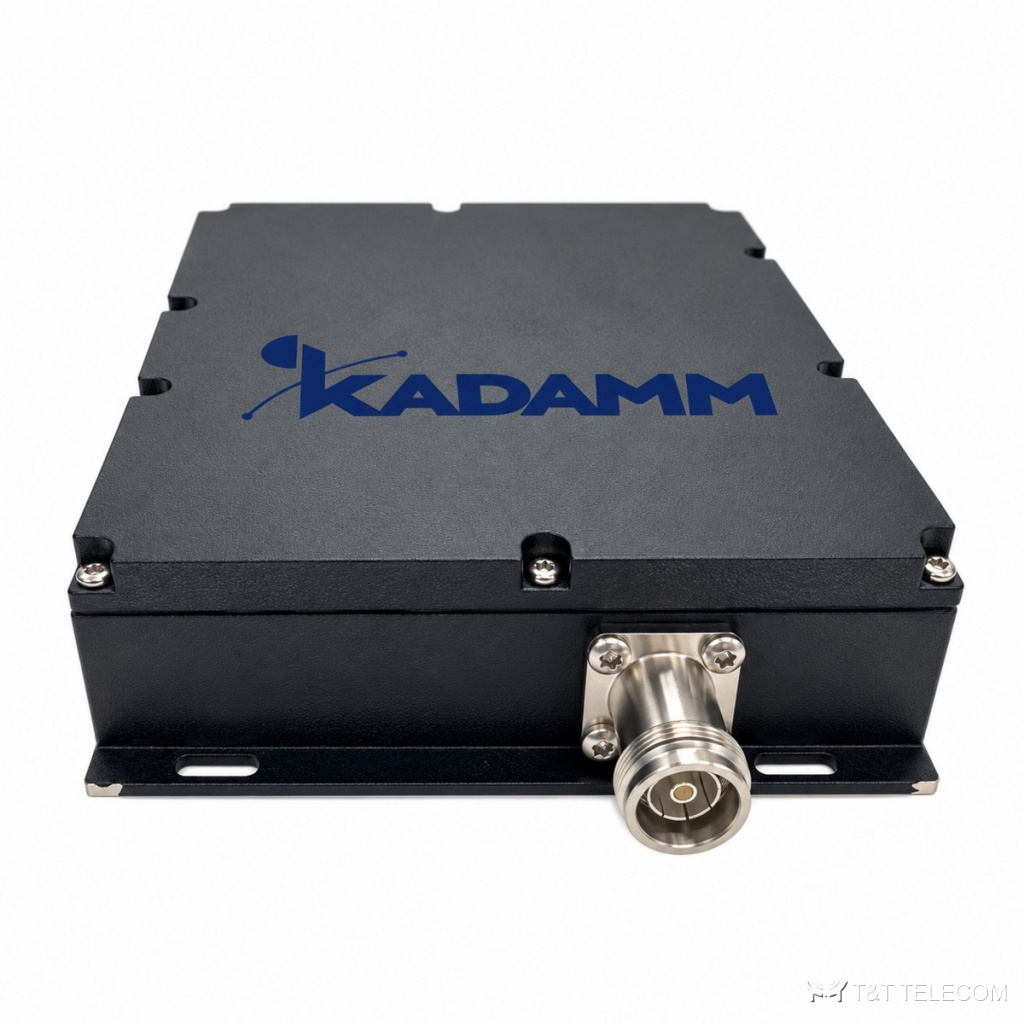

KADAMM КМ-3-23 — трёхпортовый комбайнер для сетей с 5G NR: широкий нижний порт 617–2360 МГц, порт LTE 2600 (2496–2690 МГц) и порт 3300–4200 МГц. Мощность 200 Вт, развязка портов от 50 дБ, КСВН до 1,3, PIM3 не хуже −161 дБн при 2 × 20 Вт. Корпус 185 × 159 × 45 мм, разъёмы 4.3-10.
Принцип работы и конструкция
КМ-3-23 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-3-23 — 617–2360 / 2496–2690 / 3300–4200 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
Пассивная интермодуляция КМ-3-23 — не более −161 дБн при 2 × 20 Вт (700/850/1900/2600/3800 МГц); при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери. КСВН КМ-3-23 — не более 1,3: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход КМ-3-23 — 200 Вт. Разъёмы КМ-3-23: 4.3-10 (розетка).
Выходов: 3. Развязка между портами не менее 50 / не менее 50 дБ. Конструкция КМ-3-23: габариты 185 × 159 × 45 мм; защита IP67; работает при −40…+65 °C.
Где применяют
- Подключение 5G NR 3,5 ГГц к общему фидеру с сотовыми полосами.
- Отдельный вывод LTE 2600 в многосистемной DAS.
- Многооператорные объекты с жёсткими требованиями к PIM.
- Для КМ-3-23: объединение нескольких диапазонов на одну антенну или фидер.
- Для КМ-3-23: распределённые системы покрытия зданий.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 617–2360 / 2496–2690 / 3300–4200 МГц |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−161 дБн при 2 × 20 Вт (700/850/1900/2600/3800 МГц) |
| Возвратные потери | ≥18 дБ / ≥18 дБ |
| Развязка / подавление | ≥50 дБ / ≥50 дБ |
| КСВН | ≤1,3 |
Исполнения
| Артикул | Полосы портов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM КМ-3-23 | 617–2360 / 2496–2690 / 3300–4200 | 617–2360 / 2496–2690 / 3300–4200 | 200 Вт / 200 Вт | ≥18 дБ / ≥18 дБ | ≤−161 дБн при 2 × 20 Вт (700/850/1900/2600/3800 МГц) | 4.3-10 (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | 185 × 159 × 45 мм |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −40…+65 °C |
| Степень защиты | IP67 |
Как подобрать КМ-3-23
- Нижний порт охватывает 617–2360 МГц целиком — все сотовые полосы до 2300 МГц.
- Верхний порт доходит до 4200 МГц — с запасом для 5G NR n77/n78.
- Разъёмы 4.3-10 (розетка).
- Суммарная мощность передатчиков на входе КМ-3-23 — не выше 200 Вт, с запасом на пиковые значения.
- Если на КМ-3-23 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −161 дБн при 2 × 20 Вт (700/850/1900/2600/3800 МГц)), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM КМ-3-23 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −161 дБн при 2 × 20 Вт (700/850/1900/2600/3800 МГц)?
Чем ниже это значение у КМ-3-23, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
Что означает КСВН не более 1,3?
Доля отражённой мощности при таком КСВН у КМ-3-23 — не больше 1,7 %, остальное уходит в антенну.
