Фильтр-комбайнер трёхдиапазонный KADAMM КМ-3-13 — 758–776 / 788–824 / 851–869 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

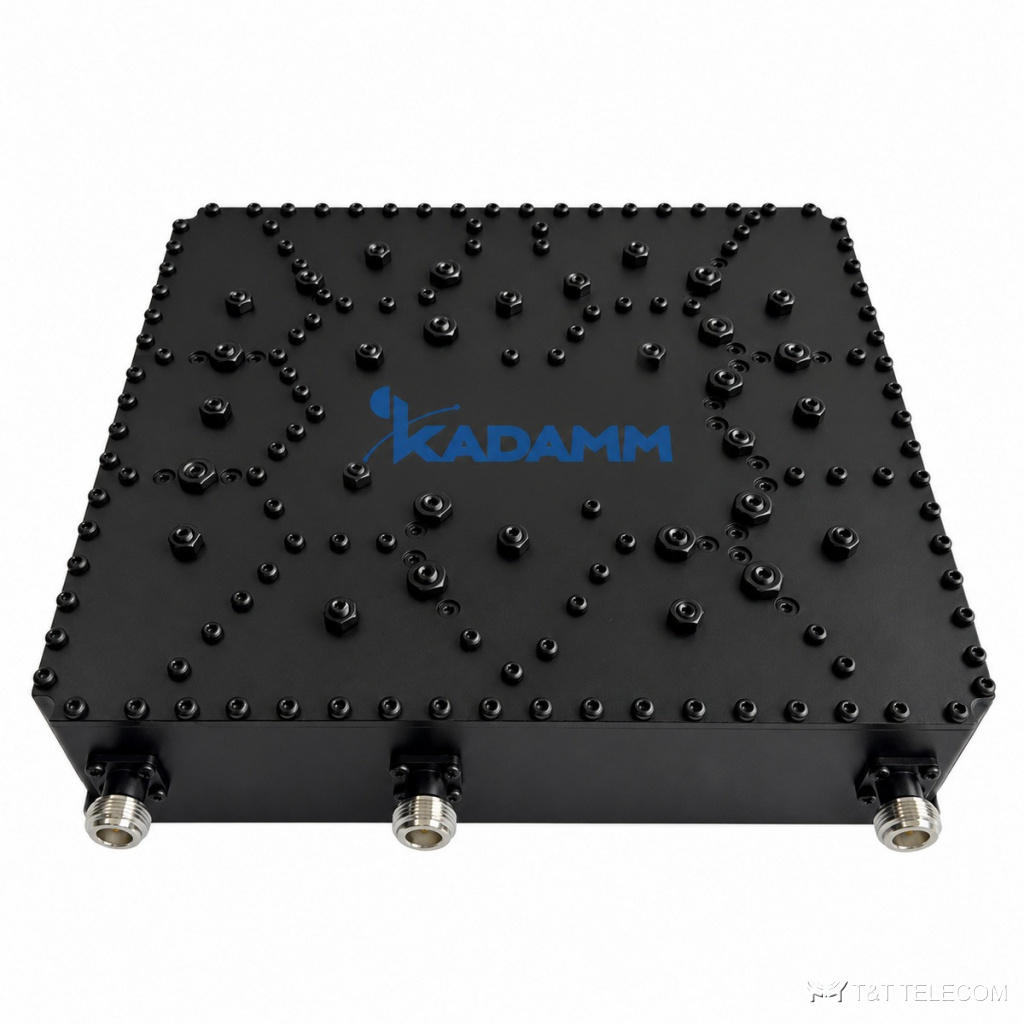

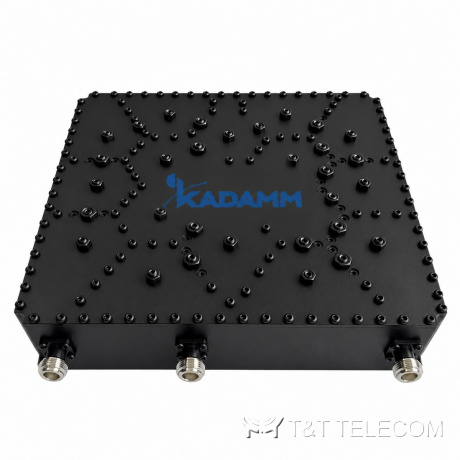

KADAMM КМ-3-13 — фильтр-комбайнер для полос 758–776 / 788–824 / 851–869 МГц. КМ-3-13 пропускает каждую полосу в свой порт и объединяет их в общий фидер с малыми потерями и высокой развязкой между портами. Ключевые данные КМ-3-13: потери ≤2,0 дБ (758–776 МГц), ≤1,0 дБ (788–824 МГц), ≤2,0 дБ (851–869 МГц); развязка ≥80 дБ; мощность 25 Вт средняя на порт; разъёмы N.
Область применения
- Системы DAS и ретрансляторы: КМ-3-13 сводит сигналы разных стандартов перед распределительной сетью.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 758–776 + 788–824 + 851–869 МГц |
| Вносимые потери | ≤2,0 дБ (758–776 МГц), ≤1,0 дБ (788–824 МГц), ≤2,0 дБ (851–869 МГц) |
| Неравномерность в полосе | ≤0,8 дБ |
| Развязка между портами | ≥80 дБ |
| Возвратные потери | ≥18 дБ |
| Мощность | 25 Вт средняя на порт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −40 … +85 °C |
Состав серии
| Артикул | Порты | Потери | Развязка | Мощность |
|---|---|---|---|---|
| KADAMM КМ-3-13 | 758–776 + 788–824 + 851–869 МГц | ≤2,0 дБ | ≥80 дБ | 25 Вт |
Как подобрать
- Полосы КМ-3-13 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 758–776 / 788–824 / 851–869 МГц.
- Развязка между портами КМ-3-13 — ≥80 дБ: передатчики разных диапазонов не мешают друг другу.
- Допустимая мощность КМ-3-13 — 25 Вт средняя на порт; для нескольких несущих считают сумму.
- Разъёмы КМ-3-13 — N; кабельные сборки подбирают под них заранее.
- Температура эксплуатации КМ-3-13: −40 … +85 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM КМ-3-13 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие разъёмы у КМ-3-13?
N; другие исполнения — уточняйте при заказе.
Можно ли через КМ-3-13 разделить диапазоны обратно?
Да, КМ-3-13 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-3-13 отличается от гибридного комбайнера?
Фильтровая схема КМ-3-13 вносит доли децибела потерь (≤2,0 дБ (758–776 МГц), ≤1,0 дБ (788–824 МГц), ≤2,0 дБ (851–869 МГц)), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
