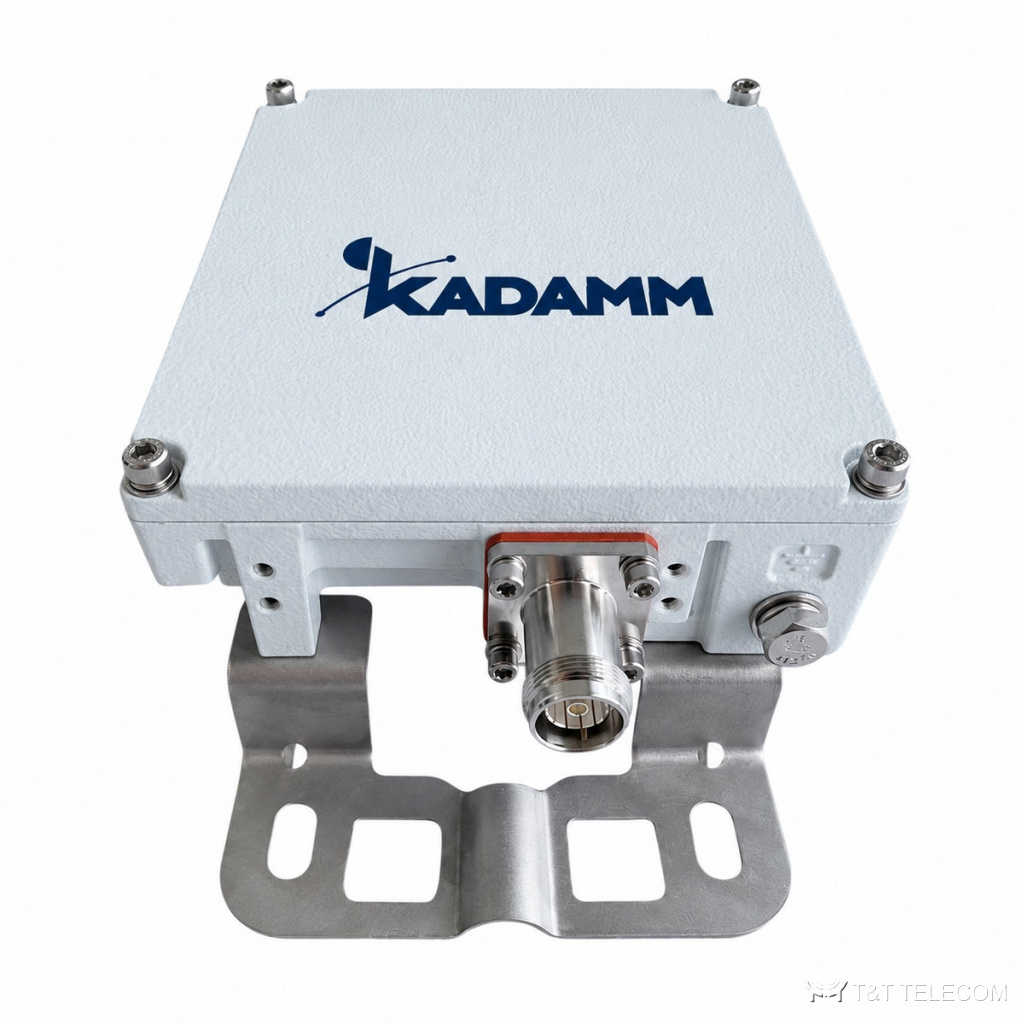

KADAMM КМ-3-12: фильтр-комбайнер, полосы 758–776 / 788–824 / 851–869 МГц. КМ-3-12 пропускает каждую полосу в свой порт и объединяет их в общий фидер с малыми потерями и высокой развязкой между портами. Основное по КМ-3-12: потери ≤2,0 дБ (758–776 МГц), ≤1,0 дБ (788–824 МГц), ≤2,0 дБ (851–869 МГц); развязка ≥80 дБ; PIM3 ≤−160 дБн при 2×43 дБм; мощность 25 Вт средняя на порт; разъёмы 7-16 (DIN).
Область применения
- Сокращение числа фидеров на мачте: КМ-3-12 объединяет диапазоны у подножия и разделяет их у антенны.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 758–776 + 788–824 + 851–869 МГц |
| Вносимые потери | ≤2,0 дБ (758–776 МГц), ≤1,0 дБ (788–824 МГц), ≤2,0 дБ (851–869 МГц) |
| Неравномерность в полосе | ≤0,8 дБ |
| Развязка между портами | ≥80 дБ |
| Возвратные потери | ≥18 дБ |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 25 Вт средняя на порт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка 7-16 |
| Рабочая температура | −40 … +85 °C |
Исполнения и артикулы для заказа
| Артикул | Порты | Потери | Развязка | ИМ3 | Мощность |
|---|---|---|---|---|---|
| KADAMM КМ-3-12 | 758–776 + 788–824 + 851–869 МГц | ≤2,0 дБ | ≥80 дБ | ≤−160 дБн | 25 Вт |
Подбор под проект
- Полосы КМ-3-12 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 758–776 / 788–824 / 851–869 МГц.
- Развязка между портами КМ-3-12 — ≥80 дБ: передатчики разных диапазонов не мешают друг другу.
- Допустимая мощность КМ-3-12 — 25 Вт средняя на порт; для нескольких несущих считают сумму.
- Интермодуляция КМ-3-12: PIM3 ≤−160 дБн при 2×43 дБм.
- Под разъёмы КМ-3-12 (7-16 (DIN)) готовят джамперы того же типа.
- Температура эксплуатации КМ-3-12: −40 … +85 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM КМ-3-12 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Чем КМ-3-12 отличается от гибридного комбайнера?
Фильтровая схема КМ-3-12 вносит доли децибела потерь (≤2,0 дБ (758–776 МГц), ≤1,0 дБ (788–824 МГц), ≤2,0 дБ (851–869 МГц)), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Какие разъёмы у КМ-3-12?
7-16 (din); другие исполнения — уточняйте при заказе.
Можно ли через КМ-3-12 разделить диапазоны обратно?
Да, КМ-3-12 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
