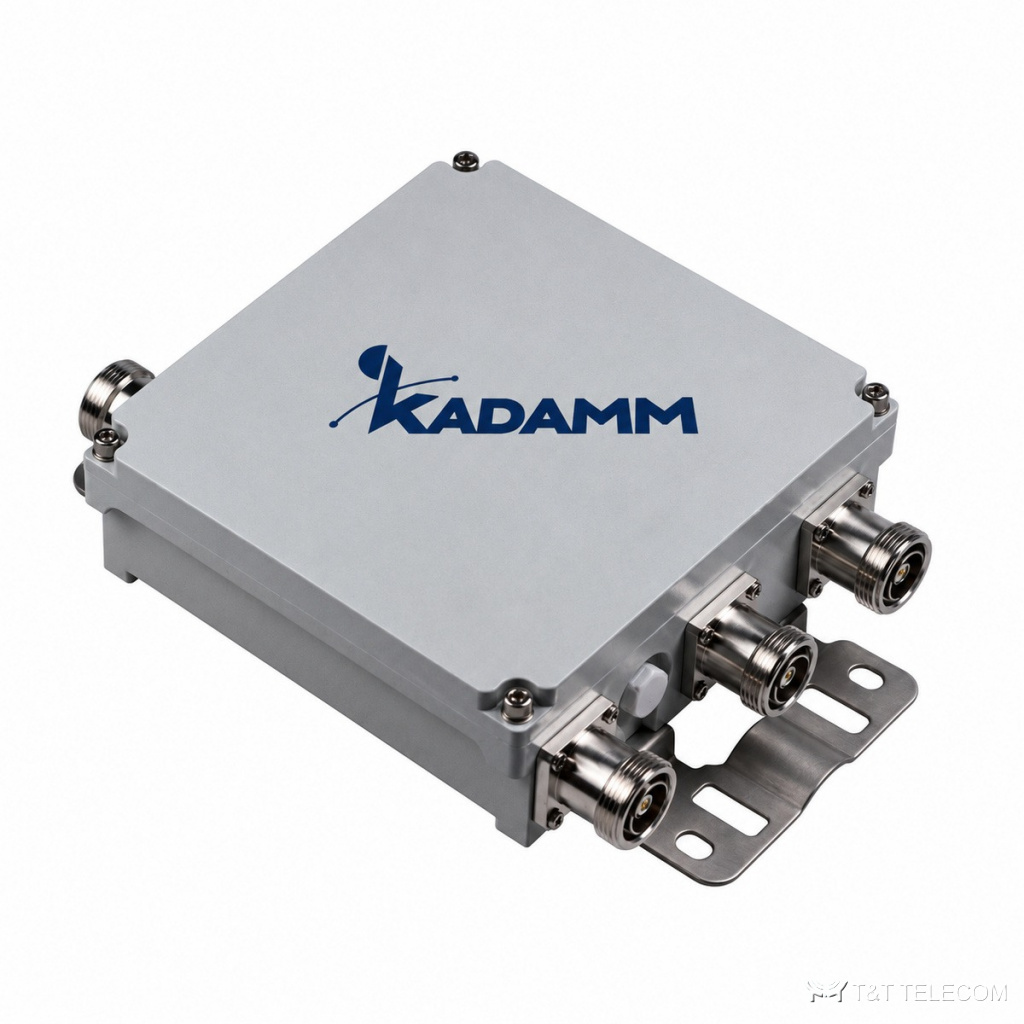

Фильтр-комбайнер трёхдиапазонный KADAMM КМ-3-11 — 617–960 / 1695–2200 / 2300–2690 / 3400–4200 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-3-11 — фильтр-комбайнер для полос 617–960 / 1695–2200 / 2300–2690 / 3400–4200 МГц. Внутри КМ-3-11 — полосовые фильтры на каждый диапазон и общая согласующая цепь: так несколько систем работают через одну антенну. Параметры КМ-3-11 коротко: потери ≤0,5 дБ; развязка ≥43 дБ; PIM3 ≤−161 дБн при 2×43 дБм; мощность 250 Вт средняя, 3000 Вт пиковая; разъёмы 4.3-10; IP67, помещение и улица.
Для каких систем подходит
- Диапазоны КМ-3-11 подходят для: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,8–4,2 ГГц.
- Системы DAS и ретрансляторы: КМ-3-11 сводит сигналы разных стандартов перед распределительной сетью.
- Монтаж КМ-3-11 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 617–960 + 1695–2200 и 2300–2690 + 3400–4200 МГц |
| Вносимые потери | ≤0,5 дБ |
| Развязка между портами | ≥43 дБ |
| Возвратные потери | ≥18 дБ |
| PIM3 | ≤−161 дБн при 2×43 дБм |
| Мощность | 250 Вт средняя, 3000 Вт пиковая |
| Волновое сопротивление | 50 Ом |
| DC | проход по всем портам, до 3 А |
| Грозозащита | 5 кА, 8/20 мкс |
| Разъёмы | розетка 4.3-10 |
| Рабочая температура | −45 … +65 °C |
| Исполнение | IP67, помещение и улица |
| Масса | 2,6 кг |
Артикулы серии
| Артикул | Порты | Потери | Развязка | ИМ3 | Мощность |
|---|---|---|---|---|---|
| KADAMM КМ-3-11 | 617–960 + 1695–2200 и 2300–2690 + 3400–4200 МГц | ≤0,5 дБ | ≥43 дБ | ≤−161 дБн | 250 Вт |
На что смотреть при выборе
- Сверьте частоты операторов с полосами КМ-3-11 (617–960 / 1695–2200 / 2300–2690 / 3400–4200 МГц): сигнал вне полосы будет подавлен фильтром.
- Развязка между портами КМ-3-11 — ≥43 дБ: передатчики разных диапазонов не мешают друг другу.
- Мощность на входах КМ-3-11 — не выше 250 Вт средняя, 3000 Вт пиковая.
- Интермодуляция КМ-3-11: PIM3 ≤−161 дБн при 2×43 дБм.
- Питание мачтовых усилителей и RET через КМ-3-11: проход по всем портам, до 3 А.
- Под разъёмы КМ-3-11 (4.3-10) готовят джамперы того же типа.
- Температура эксплуатации КМ-3-11: −45 … +65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM КМ-3-11 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли через КМ-3-11 разделить диапазоны обратно?
Да, КМ-3-11 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-3-11 отличается от гибридного комбайнера?
Фильтровая схема КМ-3-11 вносит доли децибела потерь (≤0,5 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Пройдёт ли через КМ-3-11 питание мачтового усилителя?
Проход постоянного тока и AISG: проход по всем портам, до 3 А.
