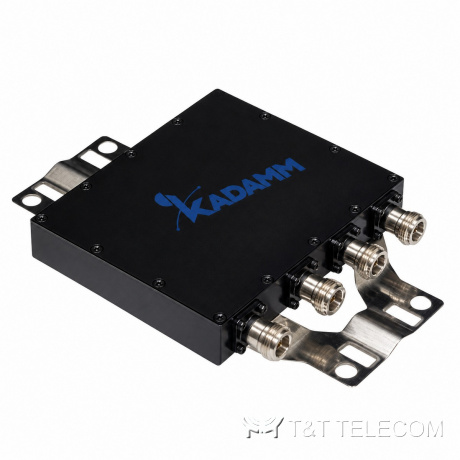

Фильтр-комбайнер трёхдиапазонный KADAMM КМ-3-10 — 88–174 / 380–510 / 760–870 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

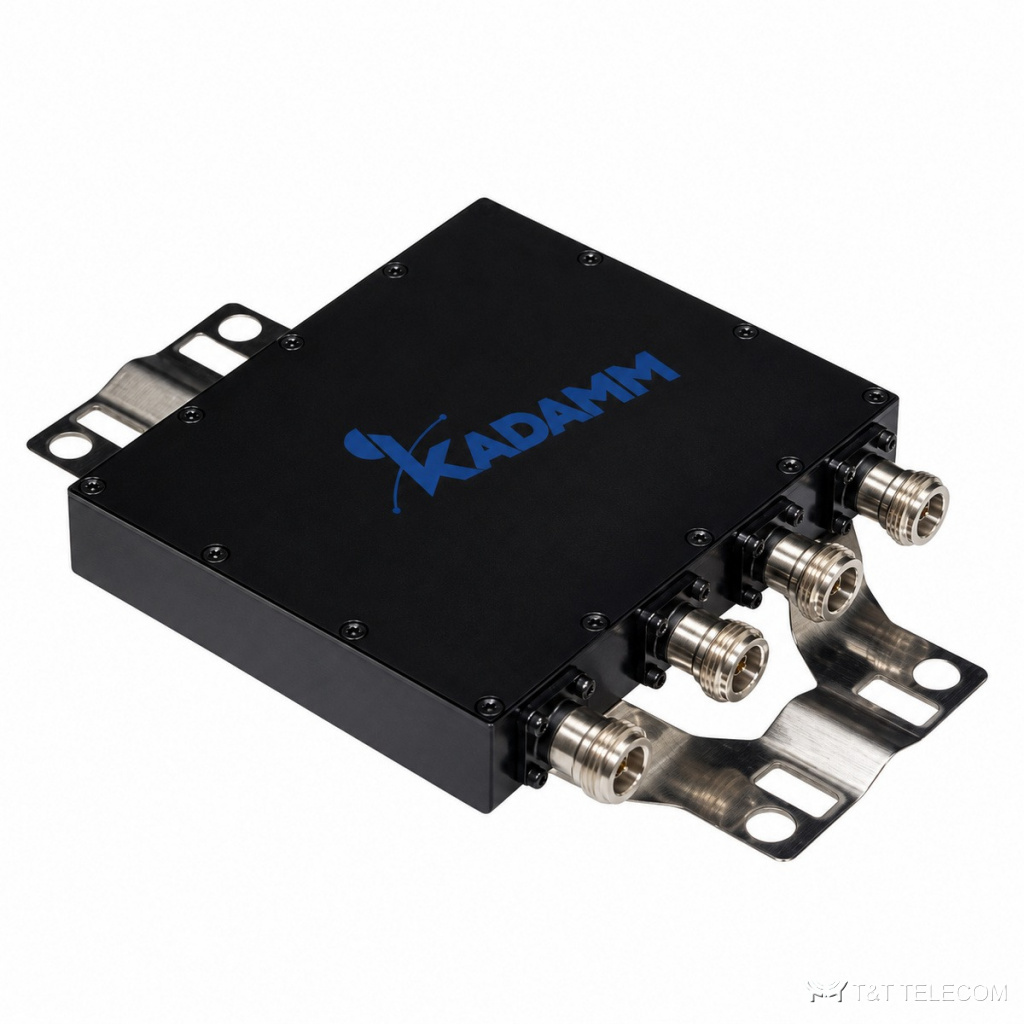

KADAMM КМ-3-10 — фильтр-комбайнер для полос 88–174 / 380–510 / 760–870 МГц. Внутри КМ-3-10 — полосовые фильтры на каждый диапазон и общая согласующая цепь: так несколько систем работают через одну антенну. Основное по КМ-3-10: потери ≤0,5 дБ (88–174 МГц), ≤0,6 дБ (380–510 МГц); развязка ≥50 дБ между полосами; мощность 50 Вт средняя на порт; разъёмы N; IP67, помещение и улица.
Где применяют
- Через КМ-3-10 проходят УКВ-радиосвязь 136–174 МГц, УКВ ЧМ-вещание 88–108 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
- Сокращение числа фидеров на мачте: КМ-3-10 объединяет диапазоны у подножия и разделяет их у антенны.
- Профессиональная радиосвязь от 88 МГц и сотовые диапазоны через одну антенну.
- Монтаж КМ-3-10 на мачте, трубе или стене — корпус для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 88–174 + 380–510 + 760–870 МГц |
| Вносимые потери | ≤0,5 дБ (88–174 МГц), ≤0,6 дБ (380–510 МГц) |
| Развязка между портами | ≥50 дБ между полосами |
| Возвратные потери | ≥18 дБ |
| Мощность | 50 Вт средняя на порт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −40 … +85 °C |
| Исполнение | IP67, помещение и улица |
| Масса | 0,8 кг |
Состав серии
| Артикул | Порты | Потери | Развязка | Мощность |
|---|---|---|---|---|
| KADAMM КМ-3-10 | 88–174 + 380–510 + 760–870 МГц | ≤0,6 дБ | ≥50 дБ | 50 Вт |
Как подобрать
- Полосы КМ-3-10 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 88–174 / 380–510 / 760–870 МГц.
- Развязка между портами КМ-3-10 — ≥50 дБ между полосами: передатчики разных диапазонов не мешают друг другу.
- Допустимая мощность КМ-3-10 — 50 Вт средняя на порт; для нескольких несущих считают сумму.
- Разъёмы КМ-3-10 — N; кабельные сборки подбирают под них заранее.
- Температура эксплуатации КМ-3-10: −40 … +85 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM КМ-3-10 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у КМ-3-10?
N; другие исполнения — уточняйте при заказе.
Можно ли через КМ-3-10 разделить диапазоны обратно?
Да, КМ-3-10 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-3-10 отличается от гибридного комбайнера?
Фильтровая схема КМ-3-10 вносит доли децибела потерь (≤0,5 дБ (88–174 МГц), ≤0,6 дБ (380–510 МГц)), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
