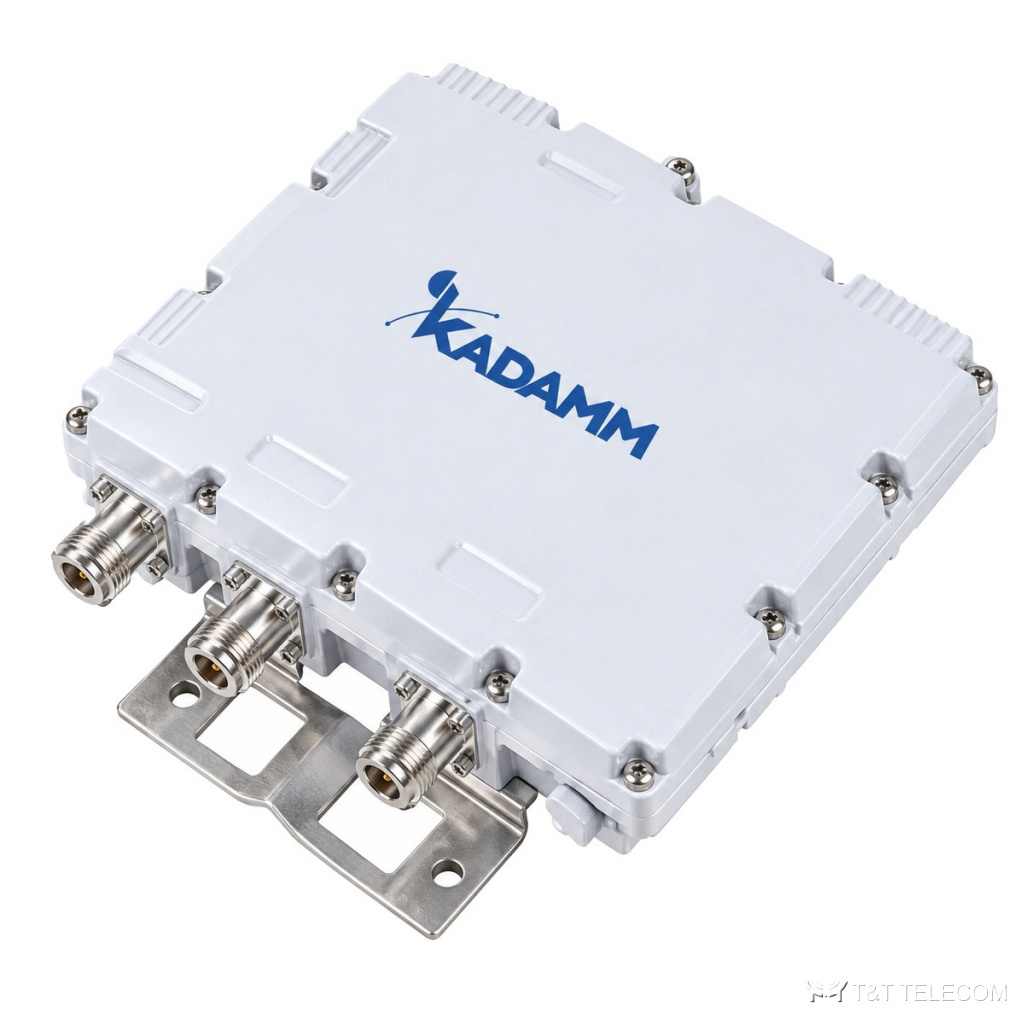

KADAMM КМ-3-09 — фильтр-комбайнер на 1710–2170 / 2300–2400 / 2500–2700 МГц. Задача КМ-3-09 — свести сигналы разных диапазонов в один кабель или одну антенну, не теряя мощность на деление, как у гибридного комбайнера. Ключевые данные КМ-3-09: потери ≤0,5 дБ; развязка ≥50 дБ; PIM3 ≤−160 дБн; мощность ≤200 / — Вт; разъёмы 4.3-10 и 7-16 (DIN); IP67.
Область применения
- Диапазоны КМ-3-09 подходят для: GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, LTE-2600.
- Системы DAS и ретрансляторы: КМ-3-09 сводит сигналы разных стандартов перед распределительной сетью.
- Наружная установка: исполнение КМ-3-09 — IP67.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны портов | 1710–2170 + 2300–2400 + 2500–2700 МГц |
| Вносимые потери | ≤0,5 дБ |
| Развязка между портами | ≥50 дБ |
| Возвратные потери | ≥19 дБ |
| PIM3 | ≤−160 dBc |
| Средняя / пиковая мощность | ≤200 / — Вт |
| DC/AISG | проход по всем портам |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 7-16 / 4.3-10 female |
| Габариты (одиночный) | 153×140×52 мм |
| Вес (одиночный) | 1,7 кг |
| Сдвоенное исполнение | есть, 3,7 кг (арт. КМ-3-09-Д) |
| Грозозащита | 8 кА |
| Монтаж | труба / стена (хомуты) |
| Температура эксплуатации | −30…+70 °C |
| Исполнение | IP67 |
Как подобрать
- Полосы КМ-3-09 должны полностью накрывать рабочие частоты всех систем, которые пойдут через комбайнер: 1710–2170 / 2300–2400 / 2500–2700 МГц.
- Для совместной работы систем важна развязка; у КМ-3-09 она ≥50 дБ.
- Допустимая мощность КМ-3-09 — ≤200 / — Вт; для нескольких несущих считают сумму.
- Интермодуляция КМ-3-09: PIM3 ≤−160 дБн.
- Питание мачтовых усилителей и RET через КМ-3-09: проход по всем портам.
- Разъёмы КМ-3-09 — 4.3-10 и 7-16 (DIN); кабельные сборки подбирают под них заранее.
- Температура эксплуатации КМ-3-09: −30…+70 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Комбайнер мультидиапазонный (частотно-разделительное устройство) |
| Классификация | подгруппа Э, вид Э8 «Фильтры» по ГОСТ 15094-69 (мультиплексер на основе частотно-избирательных цепей) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM КМ-3-09 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли через КМ-3-09 разделить диапазоны обратно?
Да, КМ-3-09 работает в обе стороны: у основания мачты объединяет диапазоны в общий фидер, у антенн — разделяет. Для этого ставят пару одинаковых устройств.
Чем КМ-3-09 отличается от гибридного комбайнера?
Фильтровая схема КМ-3-09 вносит доли децибела потерь (≤0,5 дБ), но каждая полоса жёстко задана. Гибридный комбайнер объединяет любые частоты, теряя около 3 дБ.
Пройдёт ли через КМ-3-09 питание мачтового усилителя?
Проход постоянного тока и AISG: проход по всем портам.
